6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie 6.1 Pipettenwechsler Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 352 6.1.4.4 Pipettenmagazin für 28xx-Pip etten 6 Abb. 6.1 - 17 Pipettenmagazin für 28xx-Pipetten…
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 6.1 Pipettenwechsler
351
6.1.4.3 Pipettenmagazin für 20xx-Pipetten
6

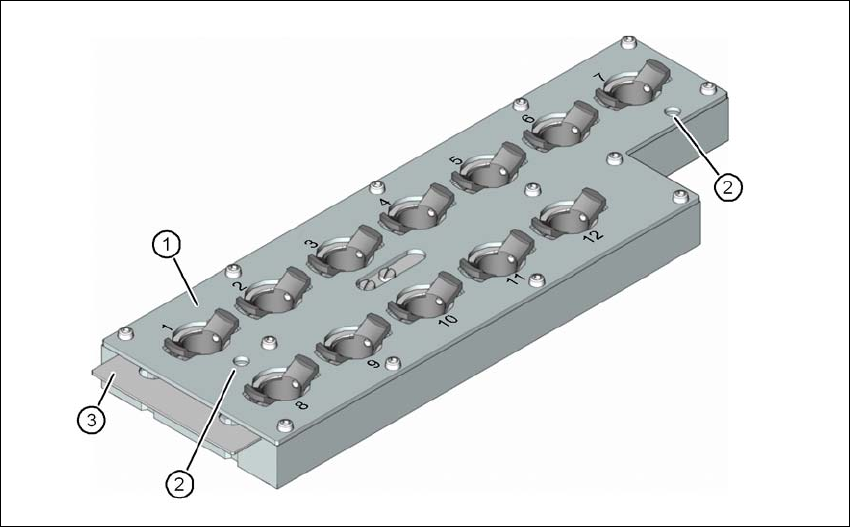

Abb. 6.1 - 16 Pipettenmagazin für 20xx-Pipetten - Verriegelungsplatte geöffnet
(1) 12 Garagen für 20xx-Pipetten
(2) Passmarken (nur bei geöffneter Verriegelungsplatte sichtbar)
(3) Verriegelungsplatte
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.1 Pipettenwechsler Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
352
6.1.4.4 Pipettenmagazin für 28xx-Pipetten
6
Abb. 6.1 - 17 Pipettenmagazin für 28xx-Pipetten
(1) 5 Garagen für 28xx-Pipetten mit einer maximalen Pipettenlänge von 12,5 mm
(Garagennummern 1, 5, 6, 8 und 9)
(2) 4 Garagen für 28xx-Pipetten mit einer maximalen Pipettenlänge von 16,5 mm
(Garagennummern 2, 3, 4 und 7)
(3) Passmarken (nur bei geöffneter Verriegelungsplatte sichtbar)
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 6.1 Pipettenwechsler
353
6.1.4.5 Technische Daten
6
Pipettenwechsler für den SIPLACE MultiStar
Anzahl der Magazine
a, *a
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
6
4
Anzahl der Pipettengaragen
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
78
48
Standardkonfiguration
SIPLACE X2 S/X3 S/X4 S 6
6
6
SIPLACE X4i S 6
5 Magazine mit 60 Stk. 20xx-Pipettengaragen
1 Magazin mit 9 Stk. 28xx-Pipettengaragen
3 Magazine mit 36 Stk. 20xx-Pipettengaragen
1 Magazin mit 9 Stk. 28xx-Pipettengaragen
Option: Pipettenwechsler "Zweite Reihe" 4 Magazine mit 48 Pipettengaragen
Pipettentypen 10xx, 11xx, 12xx
20xx, 28xx
*)a Bei MTC/WPC mit Einschränkungen am Stellplatz 2
