Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 6.1 Pipettenwechsler 353 6.1.4.5 T echnische Daten 6 Pipettenwechsler für den SIPLACE MultiS t ar Anzahl der Magazine…
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.1 Pipettenwechsler Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
352
6.1.4.4 Pipettenmagazin für 28xx-Pipetten
6
Abb. 6.1 - 17 Pipettenmagazin für 28xx-Pipetten
(1) 5 Garagen für 28xx-Pipetten mit einer maximalen Pipettenlänge von 12,5 mm
(Garagennummern 1, 5, 6, 8 und 9)
(2) 4 Garagen für 28xx-Pipetten mit einer maximalen Pipettenlänge von 16,5 mm
(Garagennummern 2, 3, 4 und 7)
(3) Passmarken (nur bei geöffneter Verriegelungsplatte sichtbar)
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 6.1 Pipettenwechsler
353
6.1.4.5 Technische Daten
6
Pipettenwechsler für den SIPLACE MultiStar
Anzahl der Magazine
a, *a
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
6
4
Anzahl der Pipettengaragen
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
78
48
Standardkonfiguration
SIPLACE X2 S/X3 S/X4 S 6
6
6
SIPLACE X4i S 6
5 Magazine mit 60 Stk. 20xx-Pipettengaragen
1 Magazin mit 9 Stk. 28xx-Pipettengaragen
3 Magazine mit 36 Stk. 20xx-Pipettengaragen
1 Magazin mit 9 Stk. 28xx-Pipettengaragen
Option: Pipettenwechsler "Zweite Reihe" 4 Magazine mit 48 Pipettengaragen
Pipettentypen 10xx, 11xx, 12xx
20xx, 28xx
*)a Bei MTC/WPC mit Einschränkungen am Stellplatz 2
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.1 Pipettenwechsler Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
354
6.1.4.6 Konfigurationsbeispiel CPP für SIPLACE X4i S
An den Stellplätzen 1, 2, 3 und 4 kann je ein Pipettenwechsler für den CPP-Kopf installiert werden
(Pos. 1 in Abb. 6.1 - 18
, Seite 356).
6

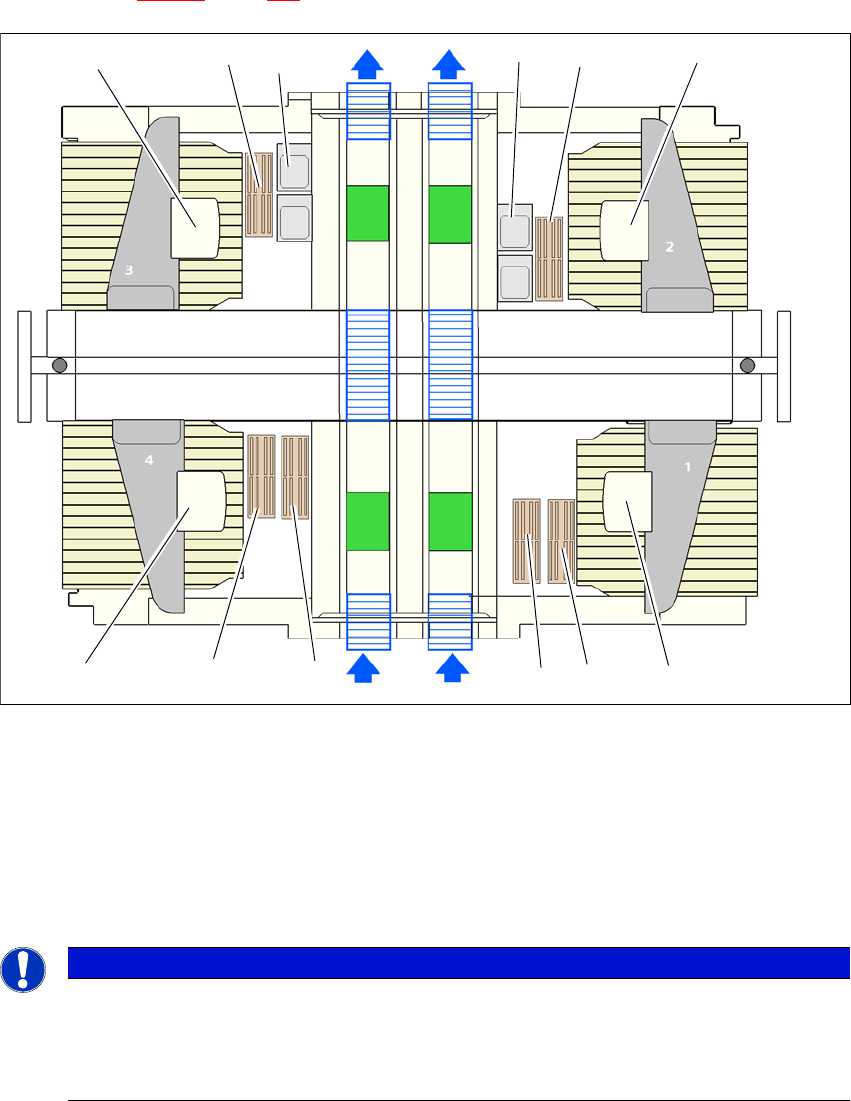

Abb. 6.1 - 18 Lage der Pipettenwechsler für den SIPLACE MultiStar - Konfigurationsbeispiel SIPLACE X4i S
6
6
(1) Pipettenwechsler
(2) SIPLACE MultiStar
(3) Stationäre Kameras
(4) Pipettenwechsler zweite Reihe (optional)
HINWEIS
Stopp des Automaten bei fehlenden Magazinen
Der Sicherheitskreis hält bei fehlenden oder nicht korrekt sitzenden Magazinen den Au-
tomaten an.
Belegen Sie alle Magazinplätze.
(2)(1)
(1)
(2)
(1)
(2) (2)
(3)
(3)
(1)
(4)
(4)
