Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 6.1 Pipettenwechsler 355 6.1.4.7 Konfigurationsbeispiel CPP für SIPLACE X4 S An den S tellplätzen 1, 2, 3 und 4 kann …
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.1 Pipettenwechsler Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
354
6.1.4.6 Konfigurationsbeispiel CPP für SIPLACE X4i S
An den Stellplätzen 1, 2, 3 und 4 kann je ein Pipettenwechsler für den CPP-Kopf installiert werden
(Pos. 1 in Abb. 6.1 - 18
, Seite 356).
6

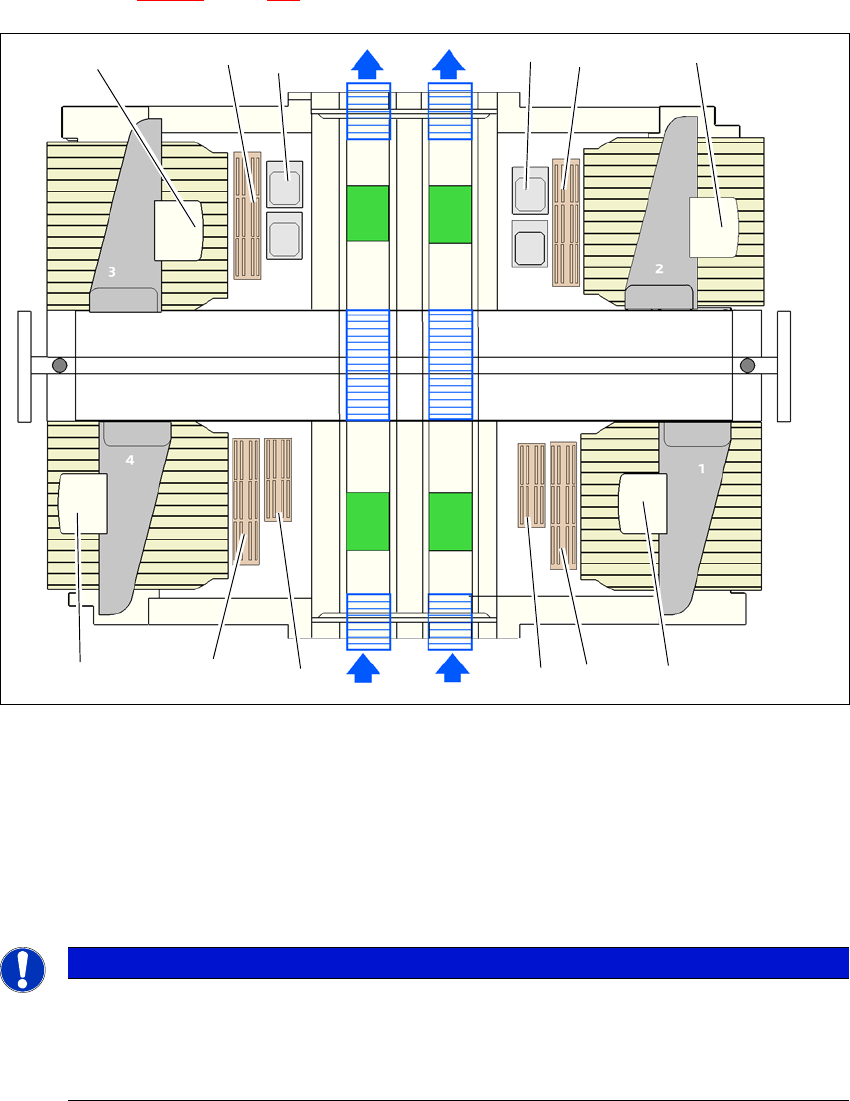

Abb. 6.1 - 18 Lage der Pipettenwechsler für den SIPLACE MultiStar - Konfigurationsbeispiel SIPLACE X4i S
6
6
(1) Pipettenwechsler
(2) SIPLACE MultiStar
(3) Stationäre Kameras
(4) Pipettenwechsler zweite Reihe (optional)
HINWEIS
Stopp des Automaten bei fehlenden Magazinen
Der Sicherheitskreis hält bei fehlenden oder nicht korrekt sitzenden Magazinen den Au-
tomaten an.
Belegen Sie alle Magazinplätze.
(2)(1)
(1)
(2)
(1)
(2) (2)
(3)
(3)
(1)
(4)
(4)
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 6.1 Pipettenwechsler
355
6.1.4.7 Konfigurationsbeispiel CPP für SIPLACE X4 S
An den Stellplätzen 1, 2, 3 und 4 kann je ein Pipettenwechsler für den CPP-Kopf installiert werden
(Pos. 1 in Abb. 6.1 - 19
, Seite 357).
6
Abb. 6.1 - 19 Lage der Pipettenwechsler für den SIPLACE MultiStar - Konfigurationsbeispiel SIPLACE X4 S
6
6
(1) Pipettenwechsler
(2) SIPLACE MultiStar
(3) Stationäre Kameras
(4) Pipettenwechsler zweite Reihe (optional)
HINWEIS
Stopp des Automaten bei fehlenden Magazinen
Der Sicherheitskreis hält bei fehlenden oder nicht korrekt sitzenden Magazinen den Au-
tomaten an.
Belegen Sie alle Magazinplätze.
(2)(1)
(1)
(2)
(1)
(2) (2)
(3)
(3)
(1)
(4)
(4)
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.1 Pipettenwechsler Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
356
6.1.4.8 Pipettenwechsler "Zweite Reihe" für den SIPLACE MultiStar
Die Option "Pipettenwechsler zweite Reihe" ermöglicht eine zusätzliche Pipettenwechslerreihe
für den SIPLACE MultiStar.
Das Nachrüstpaket enthält neben dem Pipettenwechsler einen entsprechenden Montagesatz.
6.1.4.9 Montage
Die Pipettenwechsler sind jeweils an der BE-Wagen-Einzugsvorrichtung befestigt.
6

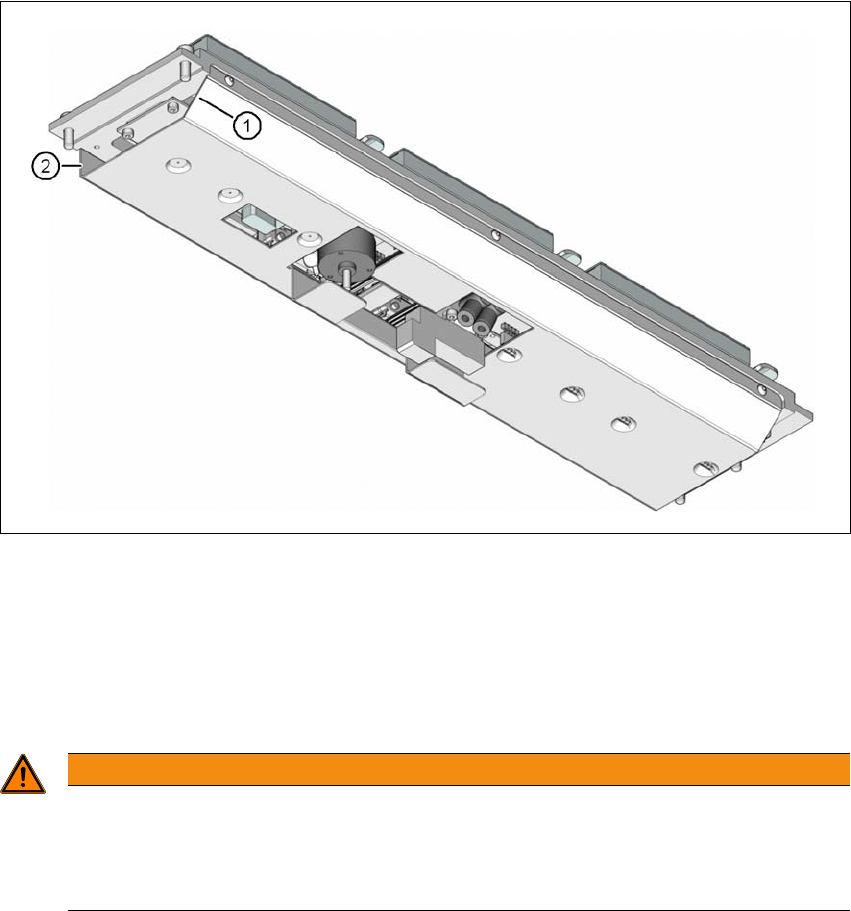

Abb. 6.1 - 20 Montageposition des Pipettenwechslers - Ansicht von unten
(1) Schräge Seite zeigt in Richtung BE-Wagen-Einzugsvorrichtung
(2) Senkrechte Seite zeigt in Richtung Leiterplatten-Transport
Richten Sie den Pipettenwechsler so aus, dass die schräge Seite zur BE-Wagen-Einzugsvor-
richtung zeigt.
6
WARNUNG
Kopfcrashgefahr bei Mischkonfigurationen!
Bei Mischkonfigurationen besteht Kopfcrashgefahr.
Installieren Sie für jeden Bestückkopf nur den zugehörigen Pipettenwechsler mit
den Pipettenmagazinen des jeweiligen Bestückkopfes.
