6.1.5.2 Technische Daten
6
Pipettenwechsler für den SIPLACE TwinStar
Anzahl der Magazine
Stellplatz 1 und 3 6
Stellplatz 2 und 4 6
max. 12 Magazine für max. 24 Pipettengaragen
max. 10 Magazine für max. 20 Pipettengaragen
Anzahl der Pipettengaragen frei konfigurierbar
Standardkonfiguration 3 Magazine mit je zwei Pipettengaragen
1 Magazin mit einer Pipettengarage
Pipettentypen 4xx mit Adapter
5xx (Standard)
9xx mit Adapter
Sonderpipette, Greifer
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.1 Pipettenwechsler Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
362
6.1.5.3 Konfigurationsbeispiel TwinStar für SIPLACE X4 S
An folgenden Stellplätzen lässt sich für den TwinStar je ein Pipettenwechsler installieren.
Pipettenwechsler an Stellplatz 1, 3 und 4: 12 Magazine
Pipettenwechsler an Stellplatz 2: 10 Magazine
Dies ergibt eine Gesamtkapazität von 2 Pipettenwechslern mit 22 Magazinen und insgesamt 44
Pipettengaragen.
6

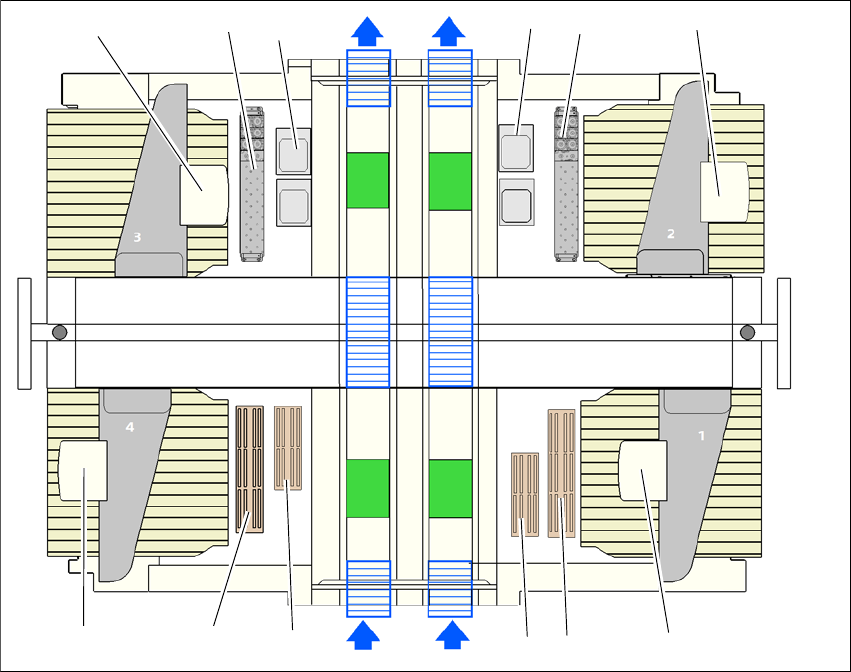

Abb. 6.1 - 25 Lage der Pipettenwechsler für den TwinStar - Konfigurationsbeispiel SIPLACE X4 S
(1) Pipettenwechsler TwinStar
(2) TwinStar
(3) Stationäre Kameras
(4) MultiStar
(5) Pipettenwechsler Multistar
(6) Pipettenwechsler zweite Reihe Multistar (optional)
(4)
(5)
(5)
(4)
(1)
(2) (2)
(3)
(3)
(1)
(6)
(6)
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 6.1 Pipettenwechsler
363
6.1.5.4 Montage
Der Pipettenwechsler ist an der BE-Wagen-Einzugsvorrichtung befestigt.
6

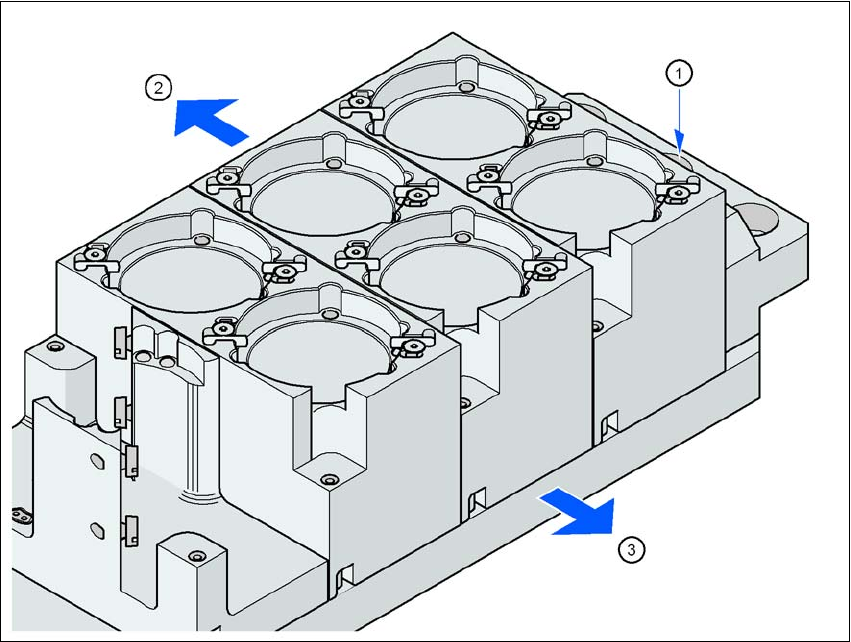

Abb. 6.1 - 26 Montageposition
(1) Markierungsbohrung
(2) Bedienerseite
(3) Pfeil zeigt in Richtung LP-Transport
6
Richten Sie den Pipettenwechsler so aus, dass die Markierungsbohrung (Pos. 1) vom Bedie-
ner her gesehen links liegt.
