6.4.4 Installationshinweise zum MTC
An der SIPLACE X2 S / X3 S / X4 S kann am Stellplatz 2 anstelle des BE-Wagens ein MTC an-
gedockt werden. Dazu wird die für den BE-Wagen installierte Einzugsvorrichtung gegen die An-
dockvorrichtung des MTC getauscht. Sollten Sie den MTC an anderer Stelle verwenden, kann der
frei gewordene Stellplatz wieder mit einem BE-Wagen gerüstet werden.
6
HINWEIS
Konfigurationsmöglichkeiten des MTC
– Der MTC kann nicht mit dem CPP-Kopf konfiguriert werden.
– Der MTC kann an der SIPLACE X2 S / X3 S / X4 S nur im Stellplatz 2 konfiguriert
werden.
– An der SIPLACE X2 S / X3 S / X4 S muss die Serviceklappe installiert sein. Siehe
“Lage von Schutzschaltern am Automaten” auf Seite 86.
– Der MTC kann mit dem Twin Head und den stationären Kameras Typ 33, Typ 25
oder dem 3D Koplan konfiguriert werden.
– Bei der Konfiguration mit einem MTC können nur 12 Pipettenmagazine verwendet
werden.
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 6.4 Matrix Tray Changer
371
6.4.4.1 Abmessungen
6

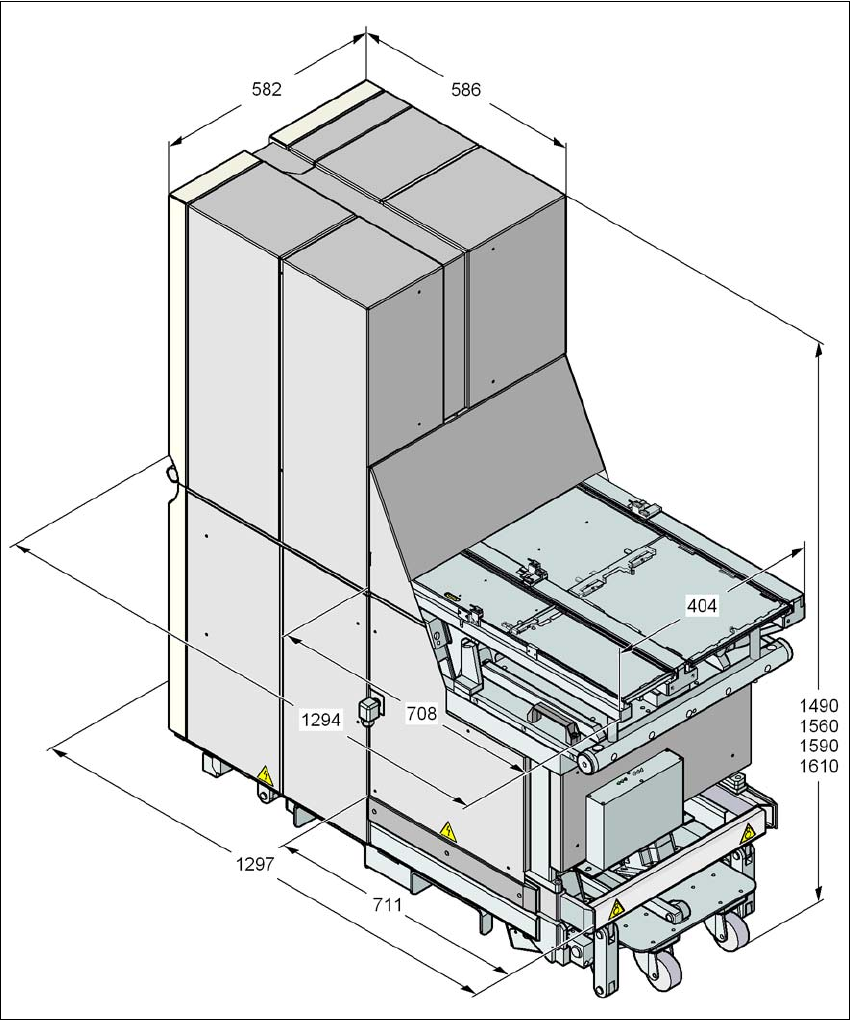

Abb. 6.4 - 1 Matrix Tray Changer, Abmessungen, alle Angaben in Millimeter
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.4 Matrix Tray Changer Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
372
6.4.4.2 Bedienelemente
6

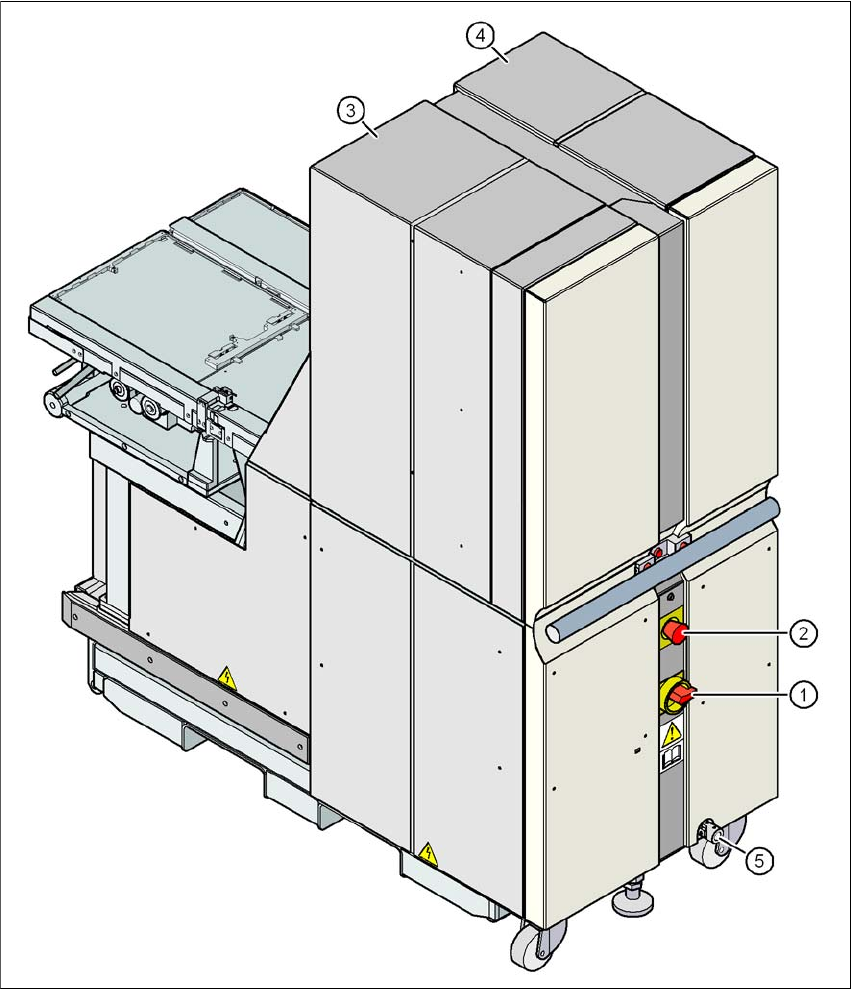

Abb. 6.4 - 2 Matrix Tray Changer, Rückansicht
(1) Hauptschalter
(2) NOT-HALT-Taster
(3) Turm 1 zur Aufnahme von max. 30 Flächenmagazinträgern (bis zu 60 JEDEC-Trays)
(4) Turm 2 zur Aufnahme von max. 40 Flächenmagazinträgern (bis zu 40 JEDEC-Trays)
(5) Ansatzpunkt für die Kurbel zur Höhenverstellung des Matrix Tray Changer
