6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.4 Matrix Tray Changer Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
372
6.4.4.2 Bedienelemente
6
Abb. 6.4 - 2 Matrix Tray Changer, Rückansicht
(1) Hauptschalter
(2) NOT-HALT-Taster
(3) Turm 1 zur Aufnahme von max. 30 Flächenmagazinträgern (bis zu 60 JEDEC-Trays)
(4) Turm 2 zur Aufnahme von max. 40 Flächenmagazinträgern (bis zu 40 JEDEC-Trays)
(5) Ansatzpunkt für die Kurbel zur Höhenverstellung des Matrix Tray Changer
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 6.4 Matrix Tray Changer
373
6.4.5 Abmessungen des SIPLACE X2 S / X3 S / X4 S Automaten mit MTC
6

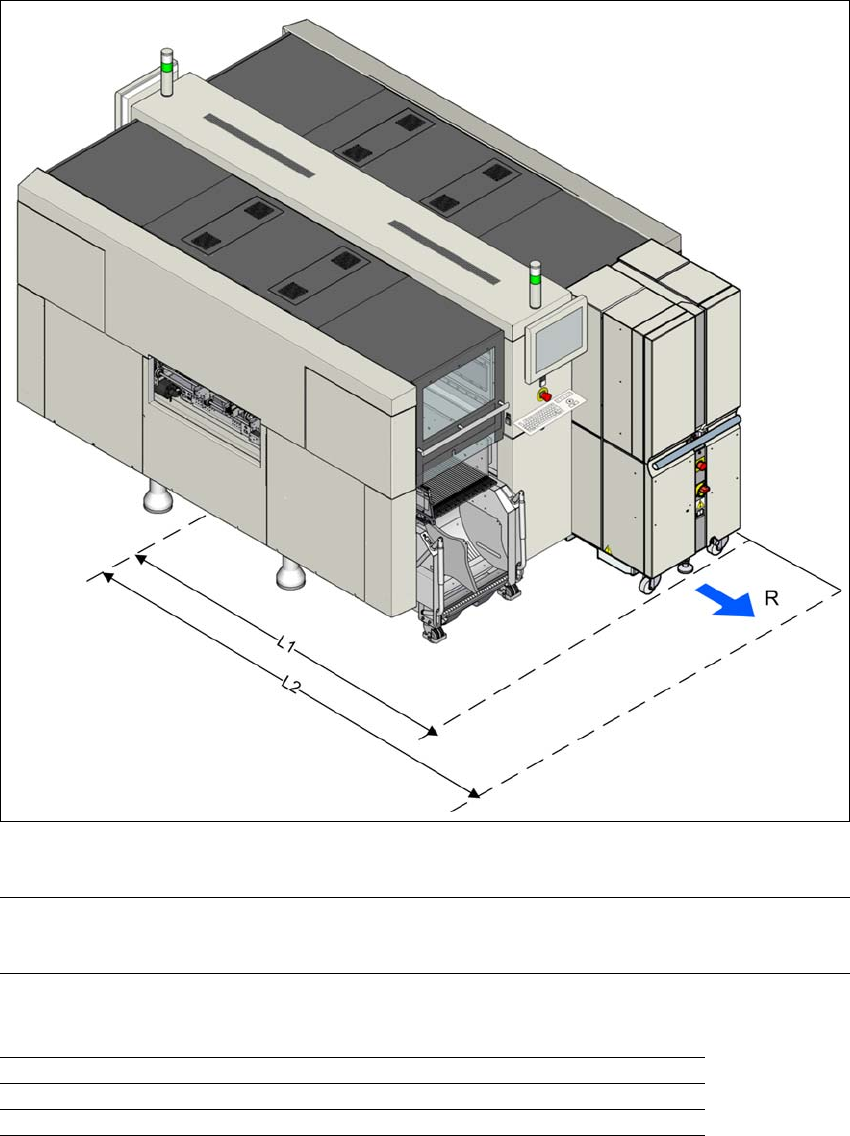

Abb. 6.4 - 3 Abmessungen des SIPLACE X2 S / X3 S / X4 S Automaten mit Matrix Tray Changer in Millimeter
HINWEIS 6
Am Stellplatz 2 kann anstelle eines BE-Wagens ein Matrix Tray Changer angedockt werden.
Der Rangierradius R des MTC am SIPLACE X2 S / X3 S / X4 S Automaten beträgt:
6
Rangierradius R Stellplatzposition 2 750 mm
Abstand L1: Maschinenmitte zur Außenkante MTC 1938 mm
Abstand L2: Maschinenmitte zur Wand 2688 mm
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.5 Waffle-Pack-Wechsler (WPC5/WPC6) Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
374
6.5 Waffle-Pack-Wechsler (WPC5/WPC6)
6
6.5.1 Beschreibung
Der Waffle-Pack-Wechsler stellt Bauelemente in Flächenmagazinen bereit, sodass beim Spei-
chern und automatischen Wechseln der Flächenmagazine unnötiger Zeitverlust vermieden wird.
Durch einen wahlfreien programmierbaren Zugriff auf bis zu 28 Flächenmagazine vergrößert sich
außerdem em das Angebot an bereitgestellten Bauelementen.
Der Waffle-Pack-Wechsler besitzt ein integriertes Fahrgestell und lässt sich leicht an andere Stell-
plätze verfahren. Er wird mit der für die Automaten realisierten Leiterplatten-Transporthöhe aus-
geliefert, lässt sich aber auch mit wenigen Handgriffen an die Leiterplatten-Transporthöhen von
900, 930 und 950 mm anpassen. Auf dem verbleibenden Stellplatz muss der feste BE-Tisch ge-
rüstet sein.
HINWEIS
Verfügbar ab der Softwareversion SR.707.1
