Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 6.5 Waffle-Pack-Wechsler (WPC5/WPC6) 375 6.5.2 Übersicht Die Funktionalität und die technischen Da ten des WPC5 sind …
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.5 Waffle-Pack-Wechsler (WPC5/WPC6) Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
374
6.5 Waffle-Pack-Wechsler (WPC5/WPC6)
6
6.5.1 Beschreibung
Der Waffle-Pack-Wechsler stellt Bauelemente in Flächenmagazinen bereit, sodass beim Spei-
chern und automatischen Wechseln der Flächenmagazine unnötiger Zeitverlust vermieden wird.
Durch einen wahlfreien programmierbaren Zugriff auf bis zu 28 Flächenmagazine vergrößert sich
außerdem em das Angebot an bereitgestellten Bauelementen.
Der Waffle-Pack-Wechsler besitzt ein integriertes Fahrgestell und lässt sich leicht an andere Stell-
plätze verfahren. Er wird mit der für die Automaten realisierten Leiterplatten-Transporthöhe aus-
geliefert, lässt sich aber auch mit wenigen Handgriffen an die Leiterplatten-Transporthöhen von
900, 930 und 950 mm anpassen. Auf dem verbleibenden Stellplatz muss der feste BE-Tisch ge-
rüstet sein.
HINWEIS
Verfügbar ab der Softwareversion SR.707.1
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 6.5 Waffle-Pack-Wechsler (WPC5/WPC6)
375
6.5.2 Übersicht
Die Funktionalität und die technischen Daten des WPC5 sind weitgehend identisch mit denen des
WPC6. Der WPC6 verfügt zusätzlich über das Non-Stop Modul.
Artikel-Nr. 00119827-xx WPC5
Artikel-Nr. 00119828-xx WPC6
6

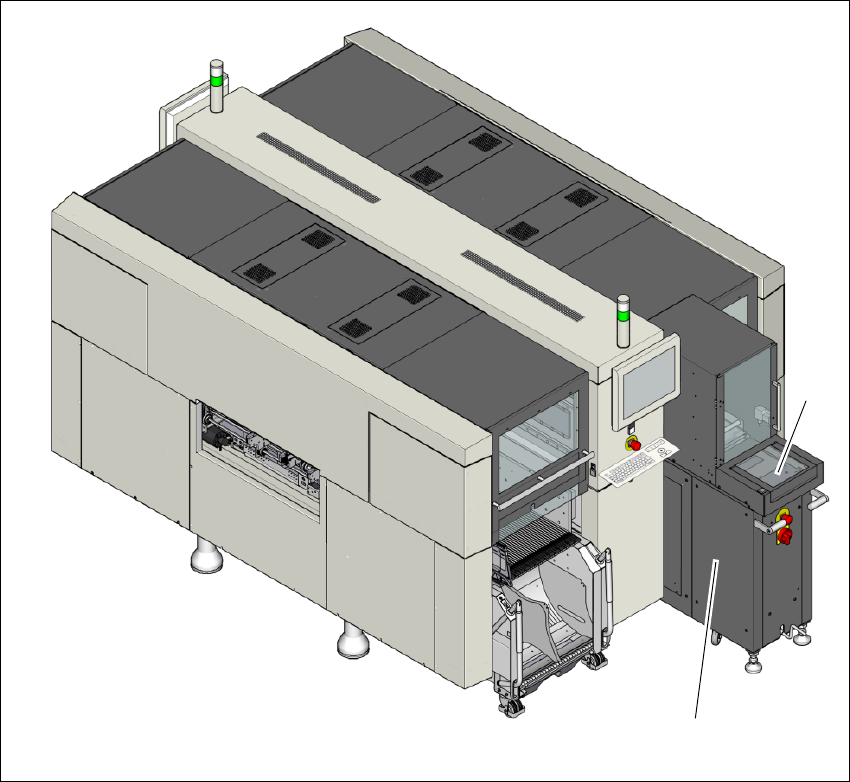

Abb. 6.5 - 1 WPC6 an der SIPLACE X2 S / X3 S / X4 S
(1) WPC6
(2) Non-Stop Modul
(1)
(2)
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.5 Waffle-Pack-Wechsler (WPC5/WPC6) Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
376
6.5.3 Sicherheitshinweise
6
6
6.5.4 Hinweise zur Bedienung
6
6.5.4.1 Bedienung, Instandhaltung, Service
Eine ausführliche Dokumentation zur Bedienung, Instandhaltung und Service des Waffle-Pack-
Wechslers finden Sie in den mit dem Waffle-Pack-Wechsler mitgelieferten Handbüchern.
WARNUNG
Verletzungsgefahr!
Bei laufender Maschine besteht beim Waffle-Pack-Wechsler Verletzungsgefahr.
Greifen Sie bei laufender Maschine niemals in die Spalte zwischen dem Waffle-Pack-
Wechsler und dem Automatenständer.
WARNUNG
Voraussetzung für Betrieb: Andocken des Waffle-Pack-Wechslers an Automaten!
Es ist grundsätzlich untersagt, den Waffle-Pack-Wechsler zu betreiben, wenn dieser nicht
am Automaten angedockt ist.
Schließen das Steuerkabel des Waffle-Pack-Wechslers nur dann an die Anschluss-
dose an bzw. ziehen Sie ab, wenn der Waffle-Pack-Wechsler am Automaten ange-
dockt ist.
Schließen Sie das Stromversorgungskabel nur dann an die externe Stromversorgung
an bzw. ziehen Sie es ab, wenn der Waffle-Pack-Wechsler am Automaten angedockt
ist.
HINWEIS
Einschaltreihenfolge beachten
Sind zwei Waffle-Pack-Wechsler an einer Maschine verbaut, dann muss auf die
Einschaltreihenfolge geachtet werden. Ansonsten können Fehler auftreten(z. B. CAN-
Switch-Error).
Schalten Sie die Waffle-Pack-Wechsler immer vor dem SIPLACE Automaten ein.
Schalten Sie im Fehlerfall die Waffle-Pack-Wechsler und den SIPLACE Automaten
aus und in der korrekten Reihenfolge wieder ein. Beachten Sie dabei notwendige
Wartezeiten.
