6.5.6 Rangierradien des WPC5/WPC6
6

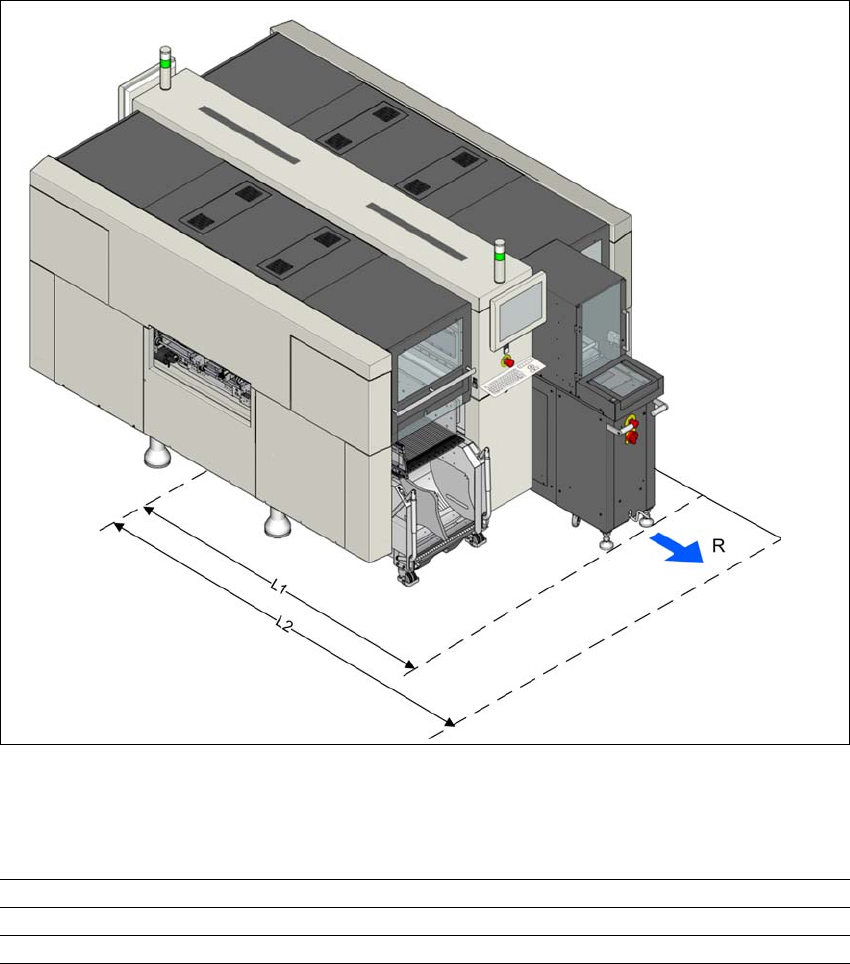

Abb. 6.5 - 2 Rangierradius des WPC5/WPC6 an der SIPLAE X-Serie S
Die Rangierradius R des WPC5/WPC6 beträgt:
6
6.5.7 Installationshinweise zum WPC5/WPC6
Der WPC5/WPC6 lässt sich am Stellplatz 2 andocken.
Rangierradius R 750 mm
Abstand L1: Maschinenmitte zur Außenkante WPC (Griffe) 2100 mm
Abstand L2: Maschinenmitte zur Wand 2850 mm
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.5 Waffle-Pack-Wechsler (WPC5/WPC6) Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
380
6.5.8 Abmessungen mit WPC5/WPC6
6
Abb. 6.5 - 3 Abmessungen des WPC5/WPC6 an der SIPLAE X-Serie S
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 6.5 Waffle-Pack-Wechsler (WPC5/WPC6)
381
6.5.9 Bedienelemente
6
Abb. 6.5 - 4 WPC - Bedienelemente
(1) NOT-HALT-Taster
(2) Hauptschalter
(3) Kurbel zum Anheben oder Absenken des Fahrgestells
(4) Schutztüre
(5) Magazinspeicher
(6) Non-Stop Modul (Nur WPC6)
(3)
(2)
(1)
(4)
(5)
(6)
