6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie 6.8 Andockstation für den BE-Wagen SIPLACE X-Serie Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 392 Legende zu Abb. 6.8 - 4 , Seite 393 . (1) T aster mit Kontroll…
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 6.8 Andockstation für den BE-Wagen SIPLACE X-Serie
391
6.8.4 Bedien- und Anzeigeelemente
6
Abb. 6.8 - 4 Andockstation - Bedien- und Anzeigeelemente
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.8 Andockstation für den BE-Wagen SIPLACE X-Serie Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
392
Legende zu Abb. 6.8 - 4
, Seite 393.
(1) Taster mit Kontrollleuchte für die Netzversorgung
(2) Taster zum Ver- und Entriegeln aller Zuführmodule auf dem BE-Wagen
(3) Horizontalspanner zum Fixieren des BE-Tisches - Hebel in Stellung "geschlossen"
(4) Etikett mit Darstellung der Schalter S1 und S2 zur CAN-Bus-Adressierung
(5) Schalter S1 und S2 zum Einstellen der CAN-Bus-Adresse
(6) Netzschalter
(7) Drehknopf zum Einstellen des Betriebsdrucks
(8) Manometer zur Anzeige des Betriebsdrucks
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 6.8 Andockstation für den BE-Wagen SIPLACE X-Serie
393
6.8.5 Andockstation an die LP-Transporthöhe anpassen
Die BE-Wagen-Einzugsvorrichtung der Andockstation lässt sich mit wenigen Handgriffen auf die
LP-Transporthöhen 900, 930 und 950 mm umrüsten.
6

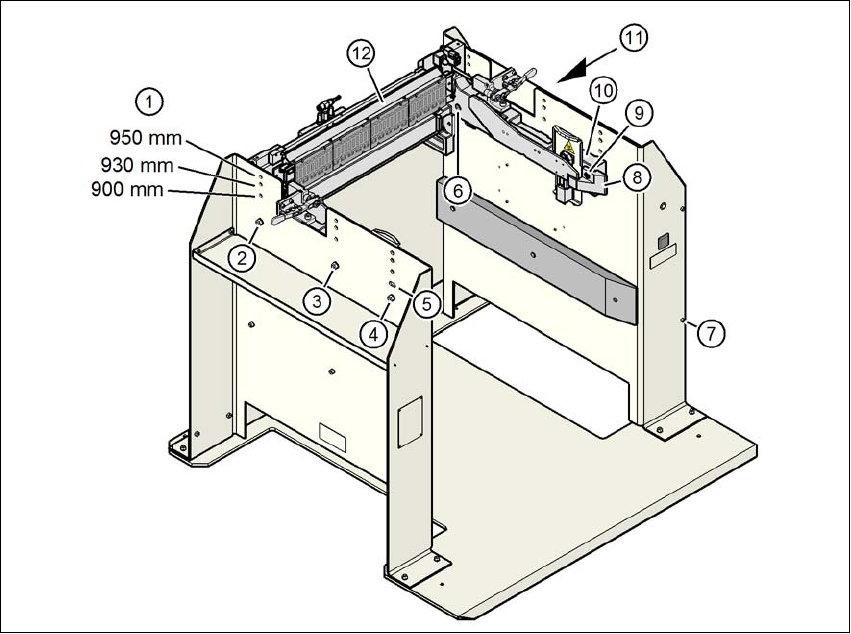

Abb. 6.8 - 5 BE-Wagen-Einzugsvorrichtung an die LP-Transporthöhen anpassen
(1) Bohrungen für die LP-Transporthöhe
(2) Sechskantmutter M8 und Beilagscheibe, je 2 Stück
(3) Sechskantmutter M8 und Beilagscheibe, je 2 Stück
(4) Sechskantmutter M8 und Beilagscheibe, je 2 Stück
(5) Langloch für die Höhenverstellung
(6) Innensechskantschraube M8x40, 6 Stück
(7) Innensechskantschraube M5x12, 4 Stück
(8) Führung
(9) Innensechskantschraube M8x18, 2 Stück
(10) Seitenteil, BE-Wagen-Einzugsvorrichtung
(11) Verkleidung der Andockstation
(12) Zuführmodul-Steuereinheit (FCU)
