6.8.5 Andockstation an die LP-Transporthöhe anpassen
Die BE-Wagen-Einzugsvorrichtung der Andockstation lässt sich mit wenigen Handgriffen auf die
LP-Transporthöhen 900, 930 und 950 mm umrüsten.
6
Abb. 6.8 - 5 BE-Wagen-Einzugsvorrichtung an die LP-Transporthöhen anpassen
(1) Bohrungen für die LP-Transporthöhe
(2) Sechskantmutter M8 und Beilagscheibe, je 2 Stück
(3) Sechskantmutter M8 und Beilagscheibe, je 2 Stück
(4) Sechskantmutter M8 und Beilagscheibe, je 2 Stück
(5) Langloch für die Höhenverstellung
(6) Innensechskantschraube M8x40, 6 Stück
(7) Innensechskantschraube M5x12, 4 Stück
(8) Führung
(9) Innensechskantschraube M8x18, 2 Stück
(10) Seitenteil, BE-Wagen-Einzugsvorrichtung
(11) Verkleidung der Andockstation
(12) Zuführmodul-Steuereinheit (FCU)
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.8 Andockstation für den BE-Wagen SIPLACE X-Serie Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
394
6.8.5.1 Werkzeuge
Für die Höheneinstellung der BE-Wagen-Einzugsvorrichtung benötigen Sie folgendes Werkzeug:
– Innensechskantschlüssel, Satz
– Gabelschlüssel, SW 13
6.8.5.2 BE-Wagen-Einzugsvorrichtung auf andere Höhen umrüsten
6
6.8.5.3 BE-Wagen-Einzugsvorrichtung auf 900, 930 oder 950 mm Höhe umrüsten
6

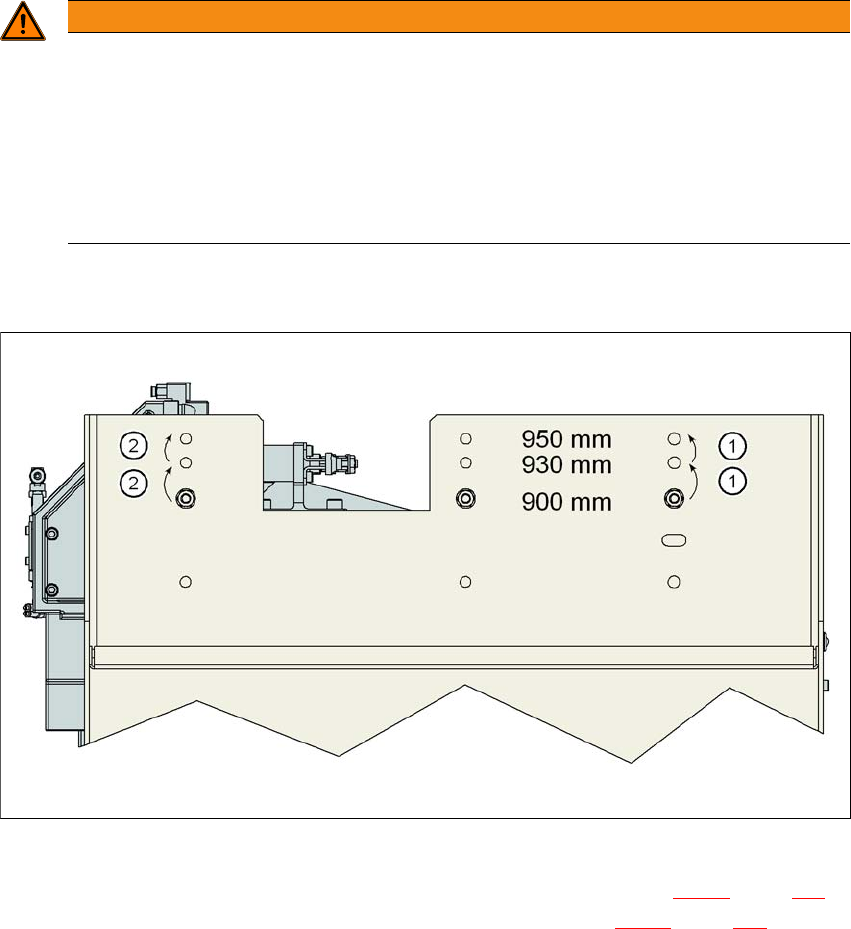

Abb. 6.8 - 6 Arbeitsfolge beim Umrüsten
Lösen Sie die beiden Innensechskantschrauben M8x18 (Pos. 9 in Abb. 6.8 - 5, Seite 395)
und nehmen Sie die linke und rechte Führung ab (Pos. 8 in Abb. 6.8 - 5
, Seite 395).
WARNUNG
Trennen Sie die Andockstation von der Stromversorgung.
Trennen Sie die Andockstation von der Druckluftversorgung.
Das Gewicht der BE-Wagen-Einzugsvorrichtung beträgt ca. 40 kg.
Falls erforderlich, bitten Sie eine zweite Person, Sie bei der Umrüstung zu unterstüt-
zen.
Beachten Sie die Reihenfolge der beschriebenen Arbeitsschritte.
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 6.8 Andockstation für den BE-Wagen SIPLACE X-Serie
395
6
Lösen Sie die beiden Schraubverbindungen (Pos 3 in Abb. 6.8 - 5, Seite 395).
Lockern Sie beide Schraubverbindungen (Pos. 2 in Abb. 6.8 - 5, Seite 395).
Entfernen Sie beide M8 Sechskantmuttern und Beilagscheiben (Pos. 4 in Abb. 6.8 - 5, Seite
395
).
Halten Sie die BE-Wagen-Einzugsvorrichtung am Seitenteil fest (Pos. 10 in Abb. 6.8 - 5, Seite
395
) und entfernen Sie beide Innensechskantschrauben M8x40 an dieser Stelle.
Schwenken Sie die BE-Wagen-Einzugsvorrichtung zur nächst höheren Position.
Befestigen Sie das Seitenteil an dieser Stelle. Ziehen Sie dazu die Muttern nur locker an.
Halten Sie die BE-Wagen-Einzugsvorrichtung an der FCU fest (Pos. 12 in Abb. 6.8 - 5, Seite
395)
und entfernen Sie die Schraubverbindungen an Pos. 2 in Abb. 6.8 - 5, Seite 395.
Schwenken Sie die BE-Wagen-Einzugsvorrichtung in die nächst höhere Position.
Befestigen Sie das Seitenteil an dieser Stelle.
Kontrollieren Sie alle Schraubverbindungen an den Pos. 2, 3 und 4 auf festen Sitz.
Befestigen Sie die rechte und linke Führung (Pos. 8 in Abb. 6.8 - 5, Seite 395) mit der Innen-
sechskantschraube M8x18 (Pos. 9 in Abb. 6.8 - 5
, Seite 395).
6
VORSICHT
Beschädiguingsgefahr!
Beim Anheben und Absenken der BE-Wagen-Einzugsvorrichtung können Kabel beschä-
digt werden.
Achten Sie beim Anheben und Absenken der BE-Wagen-Einzugsvorrichtung dar-
auf, keine Kabel zu beschädigen.
HINWEIS
Soll die BE-Wagen-Einzugsvorrichtung auf eine niedrigere Transporthöhe abge-
senkt werden, gehen Sie in umgekehrter Reihenfolge vor.
