Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 6.10 3D-Koplanaritäts-Lasermodul
397
6.10 3D-Koplanaritäts-Lasermodul
Artikel-Nr. 519807-xx 3-D Koplan, X2 S / X3 S / X4 S
6.10.1 Sicherheitshinweise zum Sensor des Koplanaritätsmoduls
Der Sensor arbeitet mit einem Halbleiterlaser der Wellenlänge 670 nm (sichtbar/rot).
Die maximale optische Ausgangsleistung ist 1 mW.
Der Sensor ist in Laserklasse 2 eingeordnet.
– Beachten Sie beim Betrieb des Sensors unbedingt die einschlägigen Vorschriften nach VDE
0837 über "Strahlensicherheit von Laser-Einrichtungen" und die in Deutschland gültige Un-
fallverhütungsvorschrift "Laserstrahlung" (BGV B2).
– Beachten Sie darüber hinaus die Unfallverhütungsvorschriften Ihres Landes!
Am Sensorgehäuse sind folgende Hinweisschilder an Vorder- und Rückseite angebracht:
6
Abb. 6.10 - 1 Kennzeichnung der Laserklasse 2 für den Sensor
Trotz der niedrigen Laserleistung ist ein direkter Blick in den Laserstrahl unbedingt zu vermeiden.
Wegen des sichtbaren Strahls ist ein Augenschutz durch den natürlichen Lidschlussreflex der Au-
gen gegeben.
6
WARNUNG
Das Gehäuse des optischen Sensors darf nur von autorisiertem Personal geöffnet wer-
den.
Senden Sie für Reparatur und Service dei Sensoren in jedem Fall an ASM Assembly
Systems GmbH&Co.KG
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.10 3D-Koplanaritäts-Lasermodul Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
398
6.10.2 Beschreibung
Das 3D-Koplanaritäts-Lasermodul arbeitet mit einer Laserlichtlinie. Damit ist es möglich, ein Hö-
henprofil einer zweidimensionalen Anordnung von Bauelement-Anschlüssen, z. B. BGA, QFP etc.
zu erzeugen und zu analysieren. Die Analyse liefert Ergebnisse zur Koplanarität (Aufsetzebene)
und Kolinearität (Aufsetzgerade) von Bauelement-Beinchen oder Balls.
6

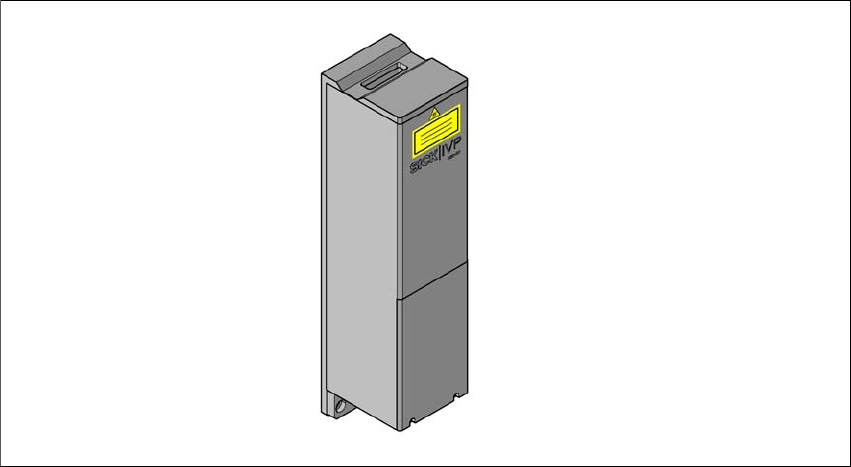

Abb. 6.10 - 2 3D-Koplanaritäts-Lasermodul
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 6.10 3D-Koplanaritäts-Lasermodul
399
6.10.3 Technische Daten
6
Bauelemente QFP, SO, BGA, Gullwing, Stecker
Genauigkeit
*a
± 15 μm (3), ± 20 μm (4)
Maximale BE-Größe 50 x 50 mm²
Maximale BE-Höhe 17 mm
Gehäuseformen BGA
min. Balldurchmesser
min. Ballabstand
min. Anzahl der Balls
400 m
800 m
6
Gehäuseformen Gullwing
min. Beinchenbreite
*b
min. Beinchenabstand
min. Anzahl der Beinchen
300 m
500 m
5
Maximale Steckergröße 120 x 20 mm²
Stecker (Gullwing)
min. Beinchenbreite
b
min. Beinchenabstand
min. Anzahl der Beinchen
300 m
500 m
5
Bestückkopftyp TwinHead
Laserschutzklasse
3D-Koplanaritätssensor
Bestückautomat
3B
2
*)a Pro Ball/Beinchen
*)b Für kleinere Beinchenbreiten kontaktieren Sie bitte Ihren lokalen Produktmanager
Weitere Details entnehmen Sie der "Montageanleitung 3D-Sensor", deutsch+englisch [Art.Nr.
00197084-xx].
