6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie 6.14 Support Pin Ab Software version 706.1 SP1 Ausgabe 10/2014 404 6.14 Support Pin Artikel-Nr . 001 19680-xx Support Pin Breite Leiterplatten haben die T endenz,…
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 6.13 Siemens-Schnittstelle
403
6.12.1.1 Technische Daten
6
6
6.12.1.2 Lage
Die Lage der stationären Kameras und die zugehörigen Konfigurationen sind in Abschnitt 3.8.2,
Seite 175
dargestellt.
6.13 Siemens-Schnittstelle
Artikel-Nr. 00116808-xx SIPLACE Interface
An den SIPLACE Bestückautomaten der X-Serie wird die Transportschnittstelle nach dem
SMEMA-Standard konfiguriert. Es besteht allerdings auch die Möglichkeit, diese Schnittstelle ge-
mäß dem Siemens-Standard zu nutzen. Dies ist von großem Vorteil, wenn ein Automat der
X-Serie in ältere SIPLACE-Linien integriert werden soll. Eine Nachrüstung der älteren Automaten
auf SMEMA-Standard ist dann nicht erforderlich.
Konfigurieren Sie einfach die Transportschnittstelle der Automaten der X-Serie auf den Siemens-
Standard und verbinden Sie die Automaten mit dem zugehörigen Schnittstellenkabel.
BE-Maße 0,5 mm x 0,5 mm bis 55 mm x 45 mm
BE-Spektrum 0402, MELF, SO, PLCC, QFP, Elektrolytkondensatoren, BGA
Min. Beinchenraster 0,3 mm
Min. Beinchenbreite 0,15 mm
Min. Ballraster 0,35 mm
Min. Balldurchmesser 0,2 mm
Gesichtsfeld 65 mm x 50 mm
Beleuchtungsart Auflicht (6 frei programmierbare Ebenen)
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.14 Support Pin Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
404
6.14 Support Pin
Artikel-Nr. 00119680-xx Support Pin
Breite Leiterplatten haben die Tendenz, beim Bestücken durchzufedern, sodass unter Umständen
die Bauelemente nicht mehr mit der gewünschten Genauigkeit bestückt werden. Auch stark ge-
wölbte Leiterplatten beeinflussen die Bestückgenauigkeit. Mit dem Platzieren von Support Pins
auf dem Hubtisch lässt sich dieses Problem leicht beheben.
6

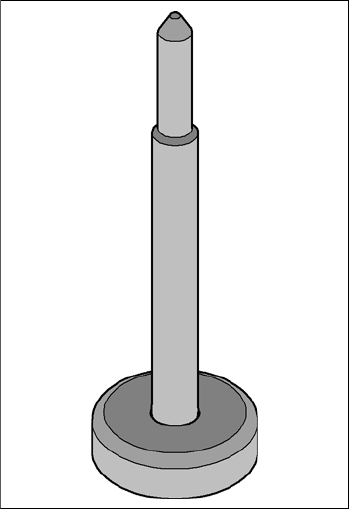

Abb. 6.14 - 1 Support Pin
Betriebsanleitung SIPLACE X-Serie 6 Stationserweiterungen
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 6.15 Smart Pin Support
405
6.15 Smart Pin Support
Artikel-Nr. 00119999-xx Smart Pin Support, X3 S
Artikel-Nr. 00119993-xx Smart Pin Support, X4 S
Artikel-Nr. 00119994-xx Smart Pin Support, X4i S
Breite Leiterplatten haben die Tendenz, beim Bestücken durchzufedern, sodass unter Umständen
die Bauelemente nicht mehr mit der gewünschten Genauigkeit bestückt werden. Auch stark ge-
wölbte Leiterplatten beeinflussen die Bestückgenauigkeit. Mit dem Platzieren von Support Pins
auf dem Hubtisch lässt sich dieses Problem leicht beheben. Mit Hilfe der Option Smart Pin Sup-
port werden die Support Pins automatisch auf den Hubtisch gestellt. Dazu dient eine Greiferein-
heit, der die Support Pins aus speziellen Magazinen holt und auf die vorgegebenen Positionen
stellt.
6
Abb. 6.15 - 1 Support Pin
HINWEIS
Verringerung des Verfahrbereichs
Die Option Smart Pin Support kann für SIPLACE X3 S / X4 S Automaten konfiguriert
werden. Durch die Option Smart Pin Support verringert sich der Verfahrbereich von
Portal 1 und 3 in beiden Bestückbereichen jeweils um 36 mm.
