6.17 Vision Teach Station
Artikel-Nr. 00119788-xx Vision Teach Station
6

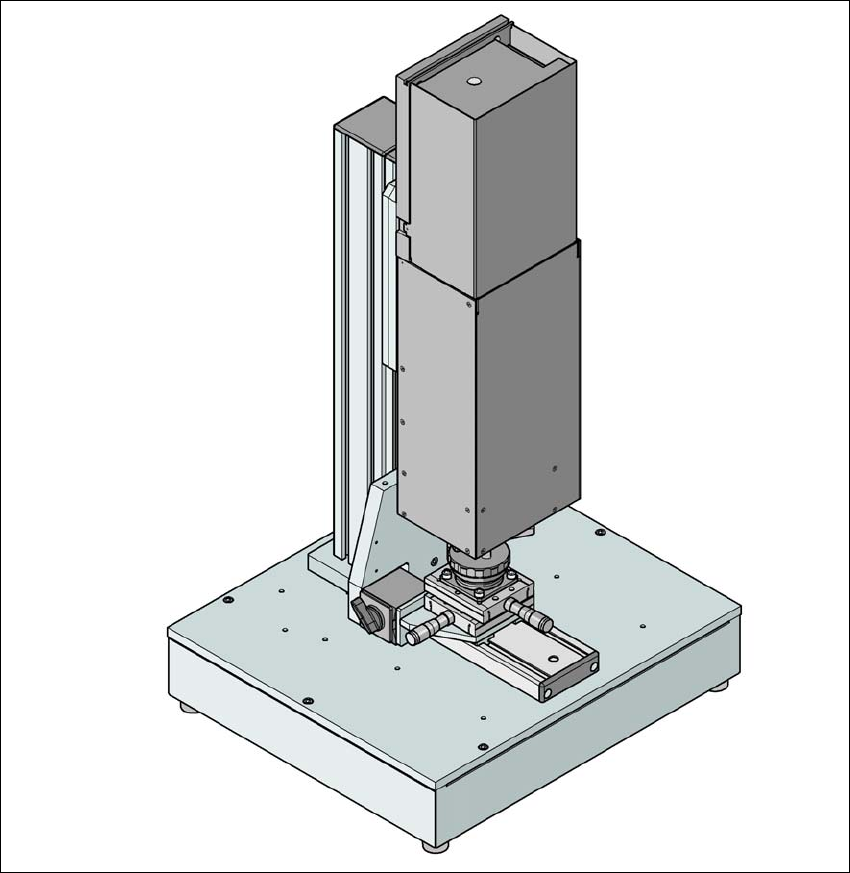

Abb. 6.17 - 1 Vision Teach Station mit BE-Kamera, Typ 33
6 Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
6.17 Vision Teach Station Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
410
6.17.1 Beschreibung
Die Vision Teach Station ist ein System zum Erstellen und Testen von Gehäuseformbeschreibun-
gen für Bauelemente, die an SIPLACE-Bestückautomaten verarbeitet werden.
Die Vision Teach Station besteht im Wesentlichen aus folgenden Komponenten:
– Grundmodul mit Elektronik und bis zu zwei BE-Kameras
– Minitower-PC
Betriebssystem WINDOWS XP 6
Bildverarbeitungssoftware SIPLACE -Vision 6
Datenbank-Server SIPLACE Pro 6
Kameraschnittstellen: CAN-Bus-Karte und Kamera-Bus-Karte 6
An der Vision Teach Station lassen sich unabhängig von den Bestückautomaten Beschreibungen
für Gehäuseformen erstellen und testen oder eine Bauelemente-Inspektion durchführen.
Die erstellten Gehäuseformbeschreibungen können Sie in der SIPLACE Pro-Datenbank an der
Vision Teach Station abspeichern und in die SIPLACE Pro-Datenbank des Produktionssystems
transferieren. Zudem haben Sie die Möglichkeit, Vision-Bildschirmausdrucke von Bestückauto-
maten in die Vision Teach Station zu laden und hier zu analysieren. Lediglich Mehrfachmessun-
gen von Bauelementen sind noch am Bestückautomaten durchzuführen.
6.17.2 Vorteile
Der große Vorteil dieses Offline-Systems besteht darin, dass es völlig unabhängig von den Pro-
duktionssystemen ist und für das Erstellen und Testen von Gehäuseformbeschreibungen keine
Ressourcen der Produktionssysteme mehr herangezogen werden müssen. So kommt es nicht
länger zu Produktivitätsverlusten durch das Beschreiben und Testen von Gehäuseformen. Auch
die Einführungszeiten für neue Produkte lassen sich mit diesem unabhängigen System erheblich
reduzieren.
