2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie
2.2 Warnschilder Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
52
2.2 Warnschilder
Die Warnschilder sind aus Weich-PVC-Folie gefertigt, abriebfest, lichtecht und beständig gegen
Wasser und Witterungseinflüsse. Die folgenden Abbildungen zeigen den SIPLACE X4 S Automa-
ten. Für die SIPLACE X4i S / X2 S / X3 S / X4i S micron und X4 S micron ist die Lage der Warn-
schilder identisch.
2.2.1 Warnschilder am Automaten

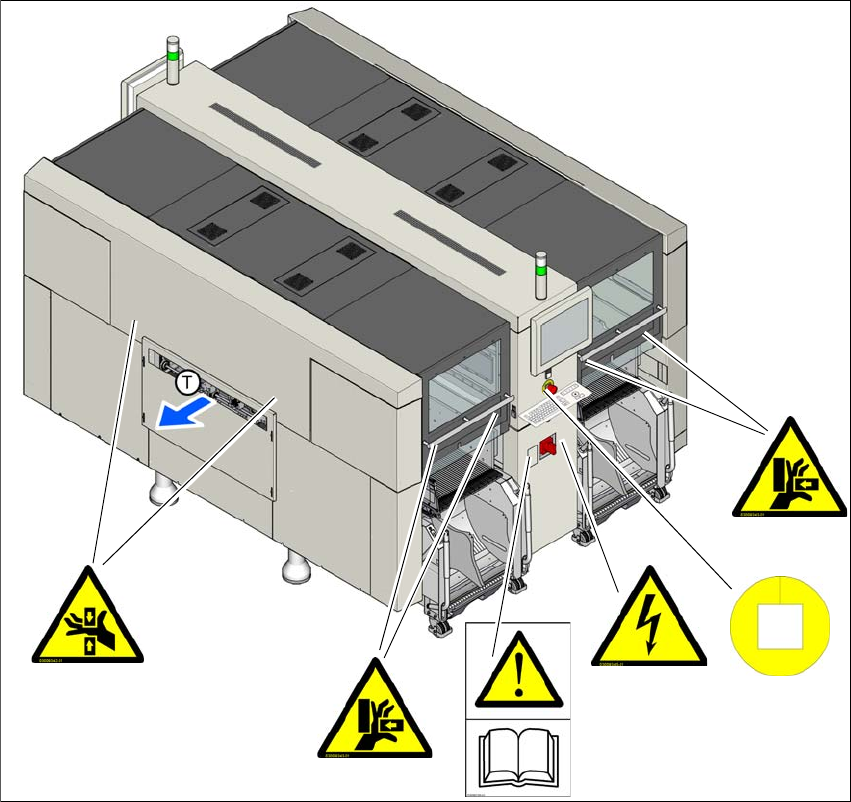

Abb. 2.2 - 1 Warnschilder am Automaten - Teil 1 (Beispiel SIPLACE X2 S / X3 S / X4 S)
Pos. W201, Artikel-Nr. 03009338-01
Pos. W203, Artikel-Nr. 03009342-01
Pos. W204, Artikel-Nr. 03009343-01
Pos. W210, Artikel-Nr. 03009350-01
Pos. W206, Artikel-Nr. 03009345-01
(T) Leiterplatten-Transportrichtung
W 203
W 210
W 204
W 201
W 204
W 206
Betriebsanleitung SIPLACE X-Serie 2 Betriebssicherheit
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 2.2 Warnschilder
53
Abb. 2.2 - 2 Warnschilder am Automaten - Teil 2 (Beispiel SIPLACE X2 S / X3 S / X4 S)
Pos. W203, Artikel-Nr. 03009342-01
Pos. W204, Artikel-Nr. 03009343-01
Pos. W210, Artikel-Nr. 03009350-01
(1) Warnstreifen, unten an den vier Schutzhauben
(T) Leiterplatten-Transportrichtung
W 210
W 204
W 203
W 204
1
1
2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie
2.2 Warnschilder Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
54
2
2.2.1.1 Warnschild W201
2
Pos. W201 in Abb. 2.2 - 1, Seite 52, Artikel-Nr. 03009338-01 (Anzahl pro Automat: 1)
2.2.1.2 Warnschild W203
2
Pos. W203 in den Abb. 2.2 - 1, Seite 52 und 2.2 - 2, Seite 53, Artikel-Nr. 03009342-01 (Anzahl pro
Automat: 4)
WARNUNG
Sachschaden an Warnschildern!
Die Warnschilder können durch scharfe Reinigungsmittel oder Lösungsmittel beschädigt
oder zerstört werden.
Reinigen Sie die Warnschilder nicht mit scharfen Reinigungsmitteln oder Lösungs-
mitteln.
Ersetzen Sie grundsätzlich fehlende, beschädigte oder nicht mehr lesbare Warn-
schilder.
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
SICHERER BETRIEB DER MASCHINE
Voraussetzung für den sicheren Betrieb der Maschine
ist die Kenntnis und Einhaltung der Betriebsanleitung
und der Sicherheitshinweise.
2
2
2
QUETSCHGEFAHR!
Eingreifen kann zu Verletzungen an Armen und
Händen führen.
Nicht in die laufende Maschine greifen
