Betriebsanleitung SIPLACE X-Serie 2 Betriebssicherheit
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 2.2 Warnschilder
53

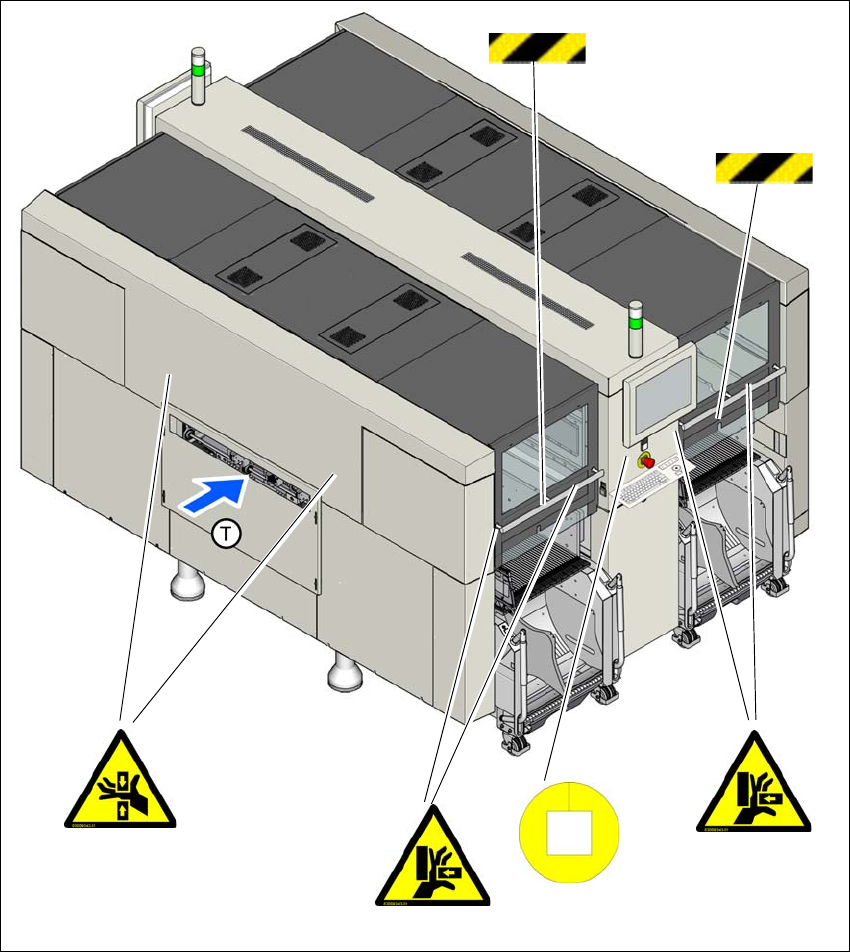

Abb. 2.2 - 2 Warnschilder am Automaten - Teil 2 (Beispiel SIPLACE X2 S / X3 S / X4 S)
Pos. W203, Artikel-Nr. 03009342-01
Pos. W204, Artikel-Nr. 03009343-01
Pos. W210, Artikel-Nr. 03009350-01
(1) Warnstreifen, unten an den vier Schutzhauben
(T) Leiterplatten-Transportrichtung
W 210
W 204
W 203
W 204
1
1
2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie
2.2 Warnschilder Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
54
2
2.2.1.1 Warnschild W201
2
Pos. W201 in Abb. 2.2 - 1, Seite 52, Artikel-Nr. 03009338-01 (Anzahl pro Automat: 1)
2.2.1.2 Warnschild W203
2
Pos. W203 in den Abb. 2.2 - 1, Seite 52 und 2.2 - 2, Seite 53, Artikel-Nr. 03009342-01 (Anzahl pro
Automat: 4)
WARNUNG
Sachschaden an Warnschildern!
Die Warnschilder können durch scharfe Reinigungsmittel oder Lösungsmittel beschädigt
oder zerstört werden.
Reinigen Sie die Warnschilder nicht mit scharfen Reinigungsmitteln oder Lösungs-
mitteln.
Ersetzen Sie grundsätzlich fehlende, beschädigte oder nicht mehr lesbare Warn-
schilder.
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
SICHERER BETRIEB DER MASCHINE
Voraussetzung für den sicheren Betrieb der Maschine
ist die Kenntnis und Einhaltung der Betriebsanleitung
und der Sicherheitshinweise.
2
2
2
QUETSCHGEFAHR!
Eingreifen kann zu Verletzungen an Armen und
Händen führen.
Nicht in die laufende Maschine greifen
Betriebsanleitung SIPLACE X-Serie 2 Betriebssicherheit
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 2.2 Warnschilder
55
2.2.1.3 Warnschild W204
2
Pos. W204 in Abb. 2.2 - 1, Seite 52 und 2.2 - 2, Seite 53, und 2.2 - 3, Seite 57,
Artikel-Nr. 03009343-01 (Anzahl pro Automat: 8)
2.2.2 Warnschild 205
Warnschilder an Gurtschneidgerät und Gurtabfallrutsche.
2
Pos. W205 in den Abb. 2.2 - 5, Seite 61 und 2.2 - 6, Seite 62, Artikel-Nr. 03009344-01 (Anzahl pro
Automat: 8)
2.2.2.1 Warnschild W210
2
Pos. W210 in Abb. 2.2 - 1, Seite 52 und 2.2 - 2, Seite 53, Artikel-Nr. 03009350-01 (Anzahl pro
Automat: 2)
2
2
2
QUETSCHGEFAHR!
Eingreifen kann zu Verletzungen an Armen und
Händen führen.
Nicht in die laufende Maschine greifen
2
2
2
2
2
2
2
2
SCHNEIDGEFAHR!
Auch bei ausgeschalteter Maschine besteht Schneid-
gefahr
2
2
2
2
2
2
Warnschild am NOT-HALT-Taster
