Betriebsanleitung SIPLACE X-Serie 2 Betriebssicherheit
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 2.2 Warnschilder
65
2.2.7 Warnschild an den NOT-HALT-Tastern
2
Pos. W209 in Abb. 2.2 - 9, Artikel-Nr. 03009349-01 (Anzahl pro Automat: 2)
2
2

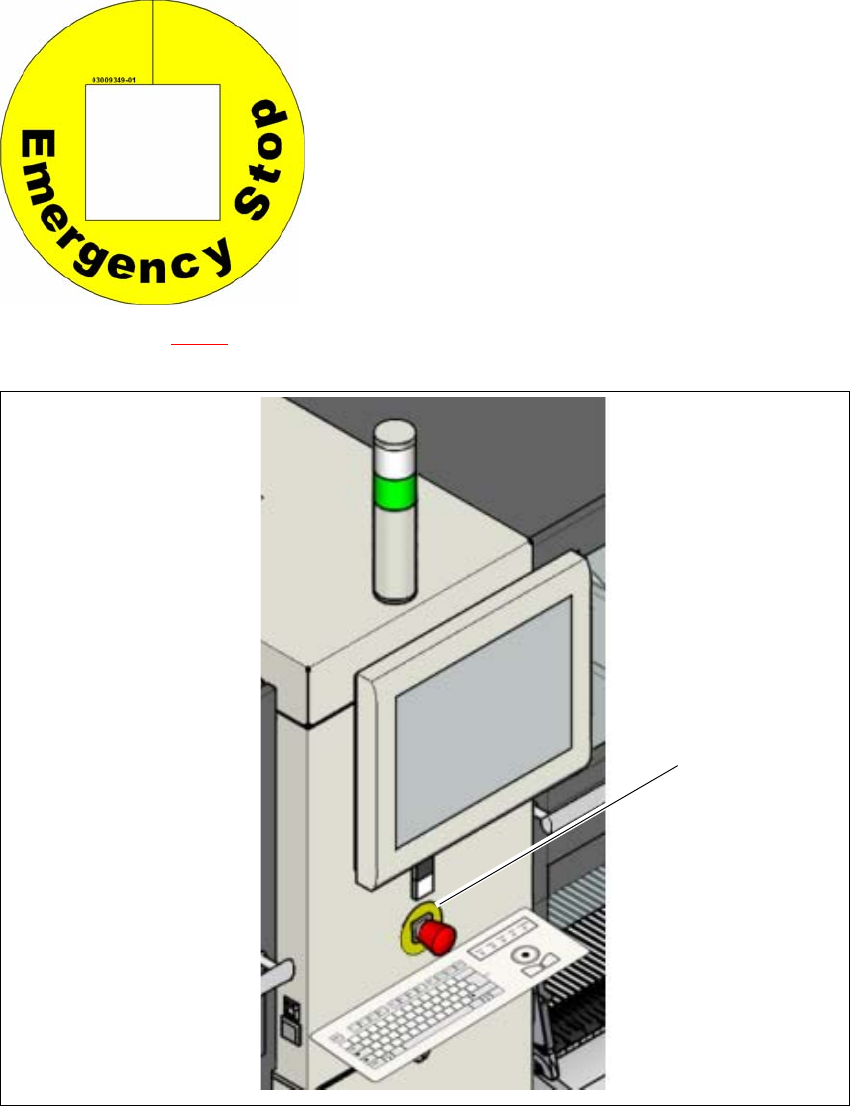

Abb. 2.2 - 9 Warnschild W209 an den NOT-HALT-Tastern (Beispiel SIPLACE X2 S / X3 S / X4 S)
Pos. W209, Artikel-Nr. 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Für die Länder Australien, Kanada, Mexiko und
USA wird statt des gelben Rings an den NOT-
HALT-Tastern das Warnschild W209 auf den
Anbausatz geklebt.
W 209
2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie
2.2 Warnschilder Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
66
2.2.8 Hohe Temperaturen an der Head Control Unit (HCU)
Pos. 1 in Abb. 2.2 - 10, Temperatur-Hinweisschild, Art.-Nr. 03031926-01 (Anzahl pro Automat: 4).
2

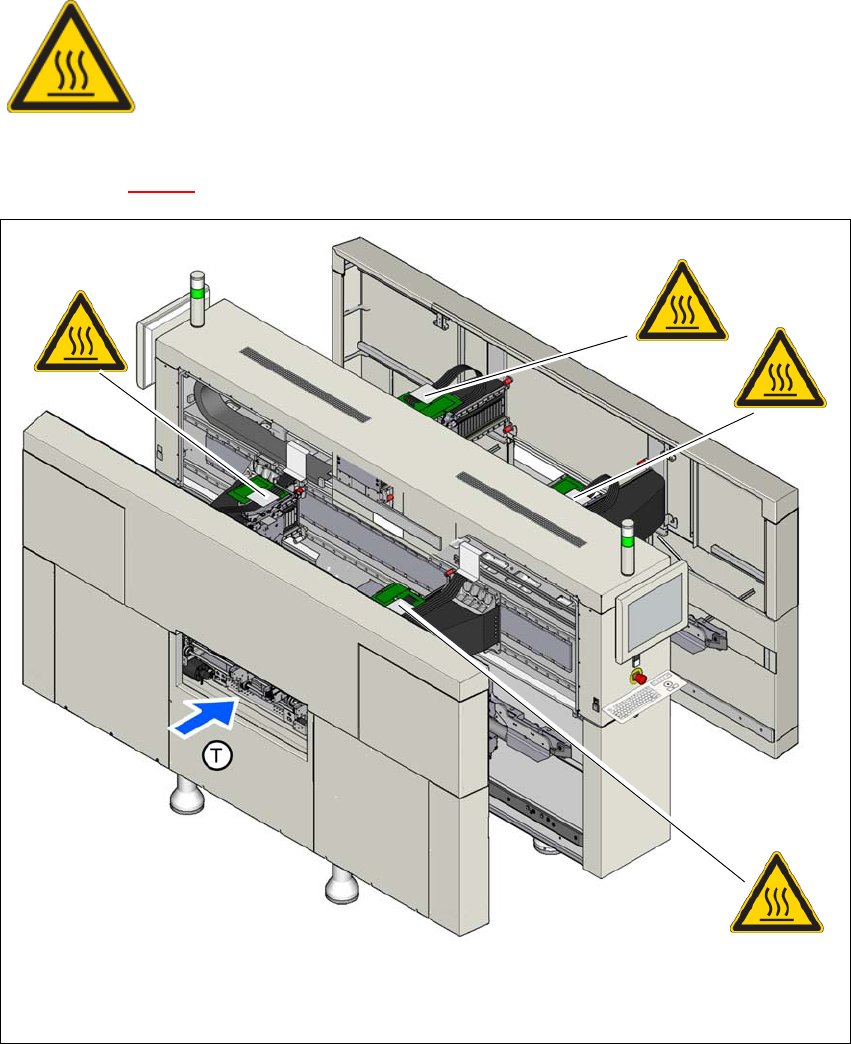

Abb. 2.2 - 10 Temperatur-Hinweisschild an der Head Control Unit (HCU) - (Beispiel SIPLACE X4i S)
2
VERBRENNUNGDSGEFAHR HOHE TEMPERATUR!
Das Gehäuse der Head Control Unit (HCU) kann bei Dauerbetrieb hohe
Temperaturen annehmen. Vorsicht beim Berühren der Head Control Unit
(HCU).
(1)
(1)
(1)
(1)
Betriebsanleitung SIPLACE X-Serie 2 Betriebssicherheit
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 2.2 Warnschilder
67
2.2.9 Hinweisschild "Kopfcrash" an der IC-Kamera des TwinStar
Hinweisschild "Kopfcrash" in Abb. 2.2 - 11, Artikel-Nr. 03015392-02
(Anzahl pro Automat: maximal 2)
2

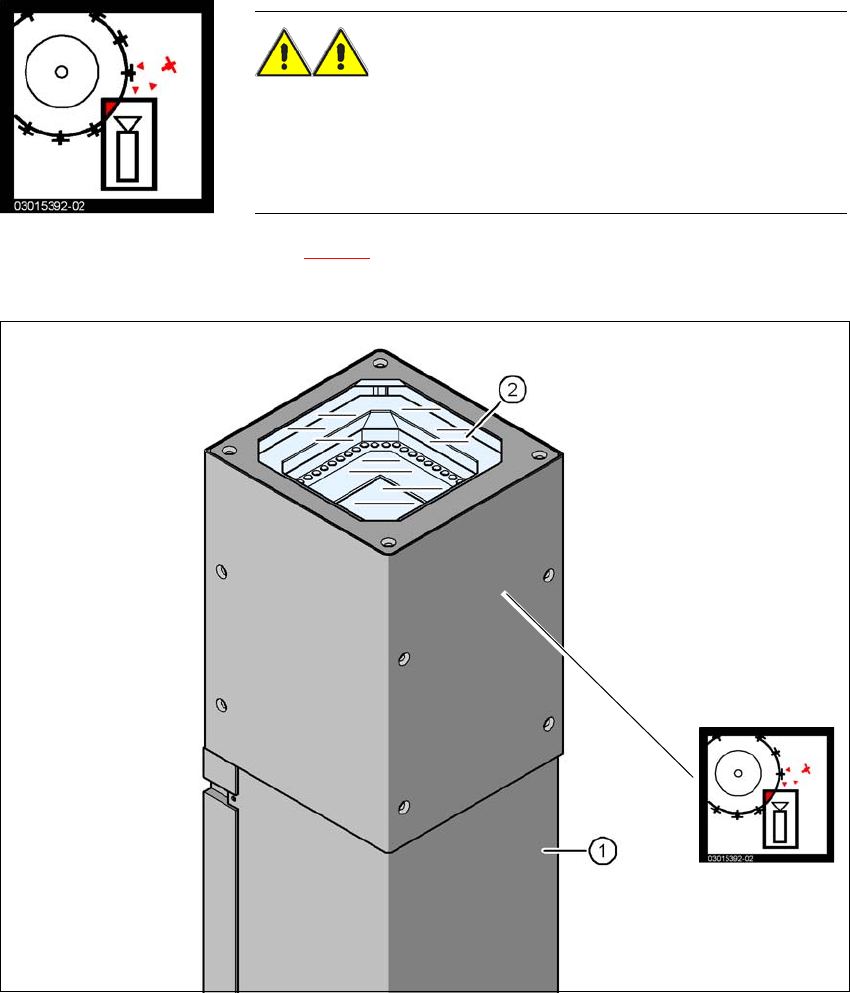

Abb. 2.2 - 11 Hinweisschild "Kopfcrash" an der IC-Kamera des TwinStar
(1) Kameragehäuse
(2) Glasplatte
(3) Hinweisschild "Kopfcrash" an der IC-Kamera des TwinStar
WARNUNG KOPFCRASHGEFAHR 2
Bei einem Bestückkopfwechsel vom TwinStar zum SpeedStar
kollidiert der SpeedStar mit den Kameragehäusen.
Demontieren Sie die stationären BE-Kameras vom Typ 33, 55 x 45,
und Typ 25, 16 x 16) des TwinStar.
(3)
