Betriebsanleitung SIPLACE X-Serie 2 Betriebssicherheit Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 2.3 Laserklassifizierung 69 2.3 Laserklassifizierung 2.3.1 Laserklasse 1 2.3.1.1 Klassifizierung der Gesamtm aschine 2 2…
2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie
2.2 Warnschilder Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
68
2.2.10 Warnschild am Leiterplattentransport
2

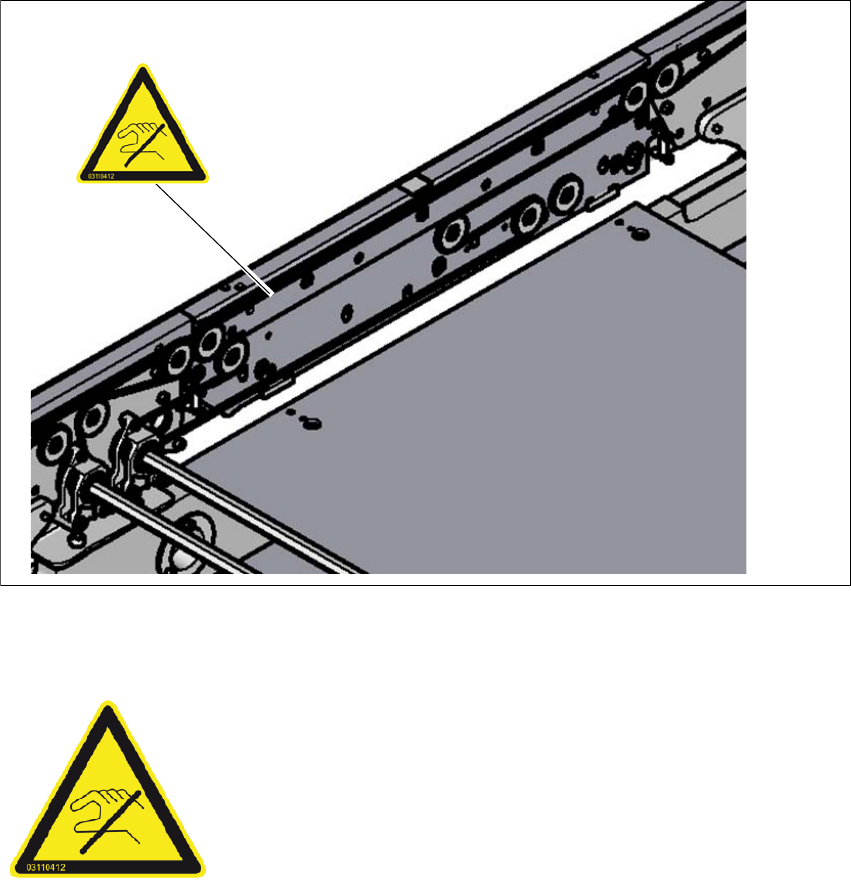

Abb. 2.2 - 12 Warnschild "Empfindliche Transportwangen" am Klemmblech des LP-Transportes
2.2.10.1 Warnschild "Empfindliche Transportwangen"
2
Artikel-Nr. 03110412-01 (1 Stk. an jeder Transportwange und Bestückbereich)
Empfindliche Transportwangen!
Die Transportwangen sind sehr empfindlich und dürfen keines-
falls ohne Lösen der Bremsen verschoben werden.
Es können irreparable Schäden an den Transportwangen die
Folge sein.
Betriebsanleitung SIPLACE X-Serie 2 Betriebssicherheit
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 2.3 Laserklassifizierung
69
2.3 Laserklassifizierung
2.3.1 Laserklasse 1
2.3.1.1 Klassifizierung der Gesamtmaschine
2
2
2.3.1.2 Klassifizierung der Kamerasysteme
2
2.3.2 Laserklasse 1M
Nicht direkt mit optischen Instrumenten betrachten!
2
HINWEIS
Baugruppen der Laserklasse 1 und 1M werden nicht gekennzeichnet.
2
Alle eingebauten Kamerasysteme und die betriebsbereite Gesamtmaschine
sind Laserklasse 1 zugeordnet.
Die Laserklassen werden nach DIN EN 60825-1 ermittelt.
2
Folgende Kamerasysteme sind Laserklasse 1 zugeordnet:
– Stationäre Kameras
BE-Kamera stationär P&P, Typ 33, 55 x 45, digital
BE-Kamera stationär P&P, Typ 25, 16 x 16, digital
2
Folgende Kamerasysteme sind Laserklasse 1M zugeordnet:
– BE-Kamera C&P, Typ 23, 6 x 6 am SpeedStar
– BE-Kamera C&P, Typ 41, 6 x 6 am SpeedStar
– BE-Kamera C&P, Typ 30, 27 x 27 am MultiStar
2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie
2.4 Sicherheitshinweise zum Transport des Automaten Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
70
2.3.3 Laserklasse 2
Folgende Baugruppen sind Laserklasse 2 zugeordnet:
– Leiterplatten-Barcodeleser
– BE-Sensor am SpeedStar
– BE-Sensor am MultiStar
(Die gesamte Maschine ist in Laserklasse 2 eingestuft, wenn die Option Koplanaritäts-Lasermo-
dul installiert ist.)
2
2.4 Sicherheitshinweise zum Transport des Automaten
2
Verwenden Sie zum Transport des Automaten einen Gabelstapler mit folgender Spezifikation:
Gabellänge min. 1800 mm
Tragkraft min. 6000 kg
Lichte Gabelweite min. 350 mm 2
2
2
Laserstrahlung
Nicht in den Strahl blicken!
WARNUNG
Kippgefahr!
Wird die geforderte Spezifikation für den Gabelstapler nicht eingehalten, besteht Kippge-
fahr.
Verwenden Sie zum Transport nur den spezifizierten Gabelstapler.
Der Transport des Automaten ist in Kapitel 4
, Abschnitt 4.1, Seite 223 beschrieben.
