2.6 Sicherheitseinrichtungen
2.6.1 Schutzhauben
Der Verfahrbereich der Portale ist mit vier beweglichen Schutzhauben abgedeckt. Die Schutzhau-
ben und Abdeckungen dienen als trennende Schutzeinrichtung und verhindern einen Zugriff in
den Innenraum des Automaten.
2
2

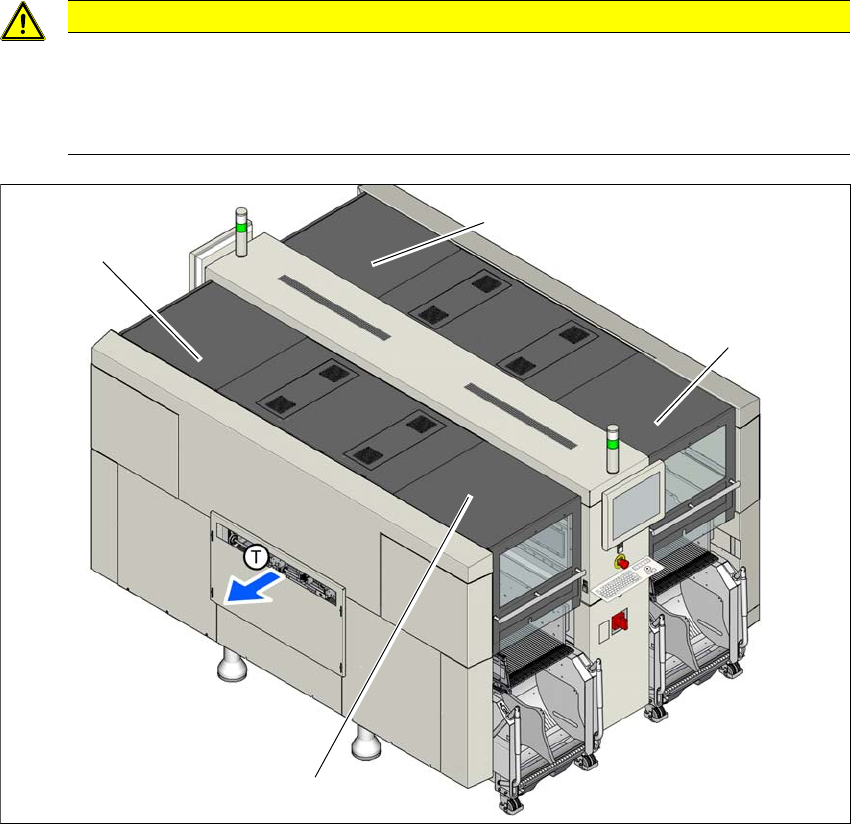

Abb. 2.6 - 1 Schutzhauben (Beispiel SIPLACE X2 S / X3 S / X4 S)
(1) Schutzhaube Stellplatz 1
(2) Schutzhaube Stellplatz 2
(3) Schutzhaube Stellplatz 3
(4) Schutzhaube Stellplatz 4
VORSICHT
Beschädigungsgefahr!
Die Schutzhauben und Abdeckungen können bei zu hoher Belastung beschädigt
werden.
Betreten oder besteigen Sie nicht die Schutzhauben und Abdeckungen.
(4)
(1)
(3)
(2)
Betriebsanleitung SIPLACE X-Serie 2 Betriebssicherheit
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 2.6 Sicherheitseinrichtungen
81
Funktion 2
Wird eine der Schutzhauben nach oben geöffnet, wird die Stromversorgung der Portalachsen so-
fort unterbrochen. Die Portalachsen bleiben stehen. Am Bildschirm wird die Meldung "Abdeckung
schließen" ausgegeben.
Schließen Sie die Schutzhauben und drücken Sie den Starttaster (Pos. 1 in Abb. 2.6 - 2), um
die Bestückung fortzusetzen.
2

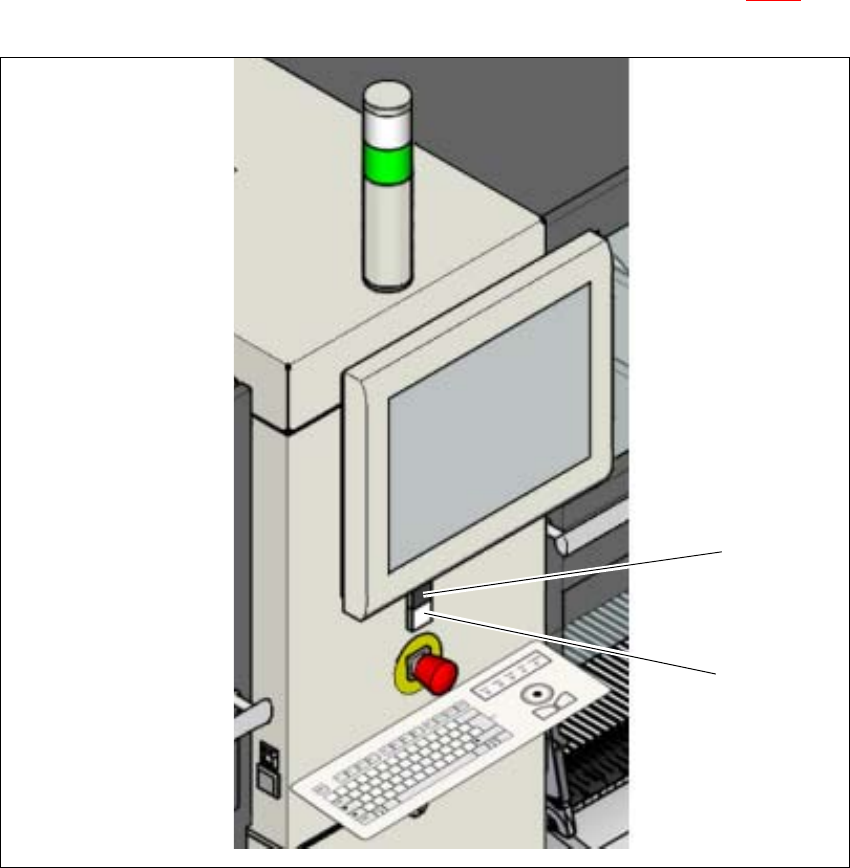

Abb. 2.6 - 2 Lage der Starttaster (grün) am Automaten (Beispiel SIPLACE X2 S / X3 S / X4 S)
(1) Stopptaster (schwarz) am Automaten
(2) Starttaster (grün) am Automaten
(2)
(1)
2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie
2.6 Sicherheitseinrichtungen Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
82
2.6.2 Eingreifschutz am Leiterplattentransport
Der Eingreifschutz am Leiterplattentransport verhindert das Eingreifen in die laufende Maschine,
falls dort keine Ein-Ausgabebandverlängerung montiert ist.
Ist am Eingabeband und/oder dem Ausgabeband keine Ein-Ausgabebandverlängerung montiert,
muss der Eingreifschutz an dieser Stelle montiert sein. Das bedeutet, dass am Eingabeband der
ersten Maschine einer Linie und am Ausgabeband der letzten Maschine einer Linie der Eingreif-
schutz montiert sein muss. Wird eine SIPLACE Maschine der X-Serie außerhalb einer Linie und
ohne Ein-Ausgabebandverlängerung betrieben, muss der Eingreifschutz am Eingabeband und
Ausgabeband dieser Maschine montiert sein.
2

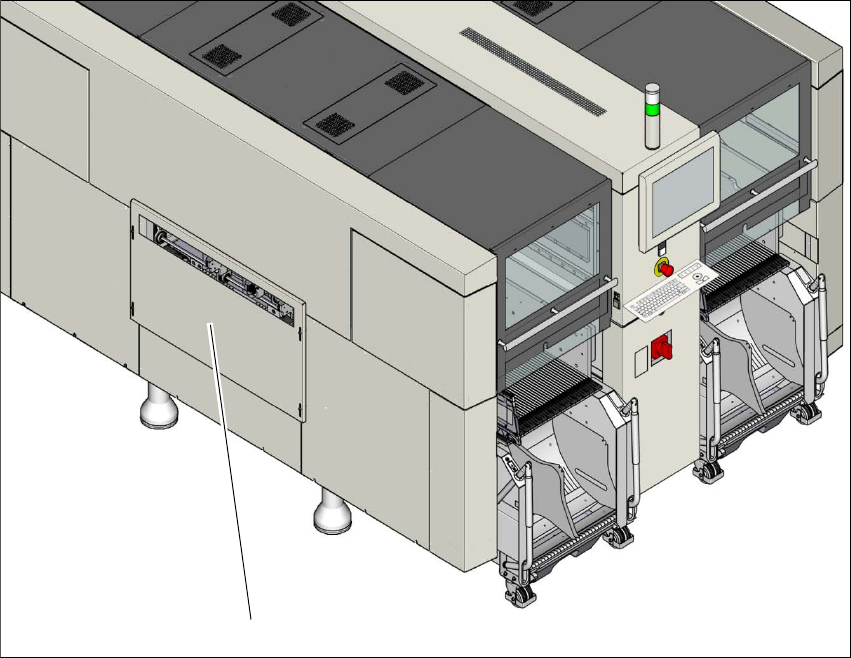

Abb. 2.6 - 3 Eingreifschutz am Bestückautomat SIPLACE X4 S
(1) Eingreifschutz
(1)
