Betriebsanleitung SIPLACE X-Serie 2 Betriebssicherheit Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 2.6 Sicherheitseinrichtungen 91 2.6.5 NOT -HAL T -Schleifen und Meldekreis 2.6.5.1 Aufbau der NOT -HAL T -Schleifen Folg…
2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie
2.6 Sicherheitseinrichtungen Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
90
Schützsicherheitskombination K6 (Pos. 1 in Abb. 2.6 - 8, Seite 89) 2
Die Schützsicherheitskombination ist im Stromversorgungseinschub untergebracht. Sie wird zur
Überwachung der NOT-HALT-Schaltungen und Schutzeinrichtungen verwendet.
Drei Bedingungen müssen für die Aktivierung der Schützsicherheitskombination erfüllt sein:
– Das Signal "Softwarefreigabe" bzw. "Control ON"muss erfolgt sein.
– Die NOT-HALT-Schleife muss geschlossen sein.
– Die Starttaste muss betätigt worden sein.
An der Frontseite der Schützsicherheitskombination befinden sich drei grüne LED für die
Betriebsanzeige (siehe Abb. 2.6 - 9
, Seite 91):
– Die LED "Power" zeigt an, dass Spannung anliegt.
– Die LED "Channel 1" und "Channel 2" leuchten, wenn der Starttaster betätigt wurde, die NOT-
HALT-Schleife geschlossen ist und der Meldekreis keinen Fehlerstatus signalisiert.
Servicesteckdose (Pos. 2 in Abb. 2.6 - 8, Seite 89) 2
Die Servicesteckdose ist im Stromversorgungseinschub untergebracht und durch die Abdeckung
gesichert. Sie kann nur genutzt werden, wenn der Automat eine 5-Leiterverbindung (L1, L2, L3,
N und PE) zum Versorgungsnetz hat. Bei einem 4-Leiteranschluss - beispielsweise ohne N - ist
die Steckdose nicht nutzbar.
2
WARNUNG
Sicherheitshinweise über lebensgefährliche Spannungen!
Beachten Sie dazu auch die Sicherheitshinweise über lebensgefährliche Spannun-
gen, auch wenn der Automat ausgeschaltet ist! (Siehe Abschnitt 2.1.3
ab Seite 46
und Abschnitt 2.6.3.3
ab Seite 87 .
Betriebsanleitung SIPLACE X-Serie 2 Betriebssicherheit
Ab Softwareversion 706.1 SP1 Ausgabe 10/2014 2.6 Sicherheitseinrichtungen
91
2.6.5 NOT-HALT-Schleifen und Meldekreis
2.6.5.1 Aufbau der NOT-HALT-Schleifen
Folgende Kontakte sind in Serie geschaltet und bilden die NOT-HALT-Schleife:
– Schließkontakte der vier Schutzhaubenschalter
– Schließkontakte der Serviceklappen (bis zu 4 Serviceklappen optional möglich)
– Schließkontakte der beiden NOT-HALT-Taster
– Schließkontakte der vier BE-Wagen
– Kanäle der Schützsicherheitskombination SSK K6
Neben der Auswertung der NOT-HALT-Schleife durch die SSK K6 überprüft die Software auch die
Meldekontakte der überwachten Schalter. Sind alle Kontakte geschlossen, wird über die Software
mittels CAN-Bus ein digitaler Ausgang der I-/O-Control Unit gesetzt und der SSK K6 zugeführt.
2

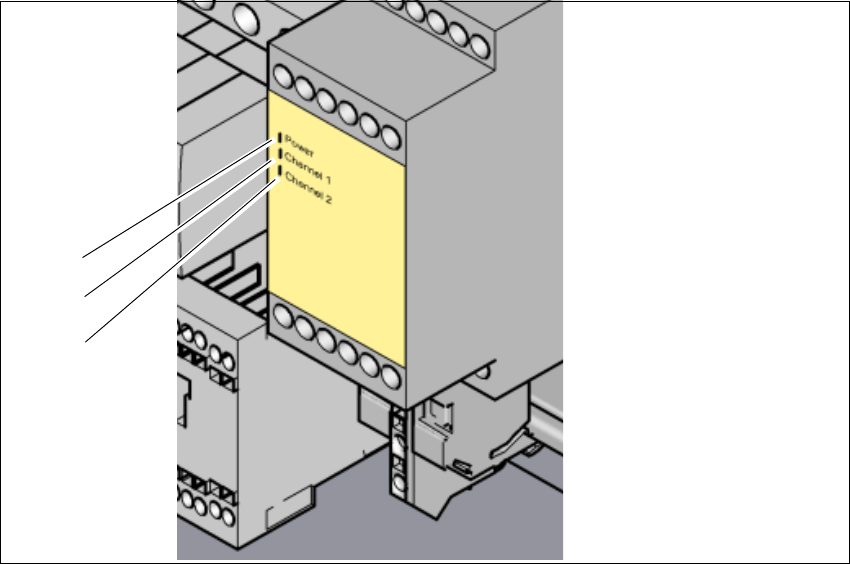

Abb. 2.6 - 9 Signal-LED an der Schützsicherheitskombination
(1) Netz / Power
(2) Kanal 1 / Channel 1
(3) Kanal 2 / Channel 2
(1)
(2)
(3)
2 Betriebssicherheit Betriebsanleitung SIPLACE X-Serie
2.6 Sicherheitseinrichtungen Ab Softwareversion 706.1 SP1 Ausgabe 10/2014
92
2.6.5.2 Aufbau des Meldekreises
Folgende Module des Meldekreises werden einzeln abgefragt:
– Die Schutzschalter der Schutzhauben
– Die Schutzschalter der Serviceklappen (bis zu 4 Serviceklappen optional möglich)
– Die Meldekontakte der BE-Wagen
– Die NOT-HALT-Taster
Im betriebsbereiten Zustand des Automaten sind alle Meldekontakte geschlossen. Wird z. B. eine
Schutzhaube angehoben, öffnet der jeweilige Meldekontakt. Über einen digitalen Eingang der I-/
O-Control Unit wird mittels CAN-Bus diese Zustandsänderung dem Steuerrechner signalisiert. An
der Bedieneroberfläche wird die entsprechende Fehlermeldung eingeblendet.
2.6.5.3 Funktionsbeschreibung der NOT-HALT-Schleifen
Für das Starten und für den Betrieb des Automaten müssen folgende Bedingungen erfüllt sein:
– Alle BE-Wagen müssen angedockt und angeschlossen sein
– Alle Schutzhauben müssen geschlossen sein.
– Alle Serviceklappen müssen geschlossen sein (bis zu 4 Serviceklappen optional möglich).
– Die beiden NOT-HALT-Taster müssen entriegelt sein.
– Der Mindestbetriebsdruck muss erreicht sein.
– Die Softwarefreigabe ("Control ON") muss aktiviert sein, damit das Startsignal der "Start"-
Taste die SSK einschalten kann.
– 24V- werden vom Ausgang des AC/DC-Wandlers an die Starttaste und die Schützsicherheits-
kombination bereitgestellt.
Wird jetzt einer der Starttaster gedrückt, schaltet die Schützsicherheitskombination SSK K6 und
die Maschine ist betriebsbereit.
