1.5.7. H04 HEAD 3/4
1.5.7. H04 ヘッド 3/4
UH00823
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
36 PZ18390 4 SPRING スプリング FE
37 PM71310 4 COLLAR カラー FE
38 K5175Y 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02X010 ｽﾃﾝﾚｽ FE
39 PM71302 1 GEAR ギヤ FE
40 H5268Y 4 BOLT, HEX SOCKET ボルト 六角穴 M02.5X012 FE
41 W1020H 4 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
42 PM40912 1 COLLAR カラー AL
43 H4897C 1 BEARING ベアリング AC8-18DBP5 OT SET
44 PM51361 1 HOLDER ホルダ AL
45 A5131H 3 O RING Ｏリング S-8 OT
46 H11795 3 PACKING パッキン OPA15 OT
47 PM41792 1 RING, FIXED リング 固定 AL
48 AA0DW02 1 BEARING ベアリング OT
49 H5268Z 8 BOLT, HEX SOCKET ボルト 六角穴 M02.5X008 FE
50 W1020H 8 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
51 PB22763 1 PLATE プレート FE
52 H52683 4 BOLT, HEX SOCKET ボルト 六角穴 M02.5X005 FE
53 PM48220 1 NUT, ROUND ナット 丸 AL
54 K5268B 2 BLOCK, CLAMP 駒 クランプ SEPN-3 OT
55 N4018T 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X003 ﾋﾗｻｷ OT
56 PM40970 4 PUSHER プッシャ FE
57 PM41066 4 GEAR ギヤ FE INT
57.1 PM71771 1 GEAR ギヤ FE INT
57.2 PM71781 1 GEAR ギヤ FE INT
57.3 PM00FH0 1 GEAR ギヤ FE INT
58 H4141H 4 BEARING ベアリング MF85ZZS OT
59 PZ30720 4 SPRING スプリング FE
60 AA32X03 4 SYRINGE シリンジ OT
60.1 H2103E 4 PIN ピン MRSB 1.0-5.7 OT
61 AA0BE07 4 SYRINGE シリンジ OT
61.1 R5004B 4 ROLLER, NEEDLE ローラ ニードル 2ﾟX9.8B2AW5B2 OT
62 PG01111 1 O RING Ｏリング OT
63 PG01120 1 O RING Ｏリング PL
64 PZ18122 4 SPRING, COIL スプリング コイル FE
65 PM40962 4 PIPE パイプ FE
66 PZ13050 4 SPRING, COIL スプリング コイル FE
67 PM40953 4 COLLAR カラー FE
68 PM00HS1 1 HOLDER, ROTARY ホルダ ロータリ OT
1. PARTS PLACING / 部品装着 100 PTS-NXT-09JE
1.5.7. H04 HEAD 3/4
1.5.7. H04 ヘッド 3/4
UH00823
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
69 H5276A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
70 W1010A 4 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
72 AA0AL01 4 FILTER フィルタ OT
73 PH00310 4 HOLDER ホルダ PL
74 XH00400 4 FILTER フィルタ OT
75 A5188S 8 O RING Ｏリング ﾟ3.0X0.5(FKM70) OT
76 A51906 8 O RING Ｏリング ﾟ4.20X0.53(FKM70) OT
77 PZ14370 2 SPRING スプリング FE
78 H5065A 2 BALL, STEEL ボール スチール 3M/M FE
79 R5006A 2 ROLLER, NEEDLE ローラ ニードル ﾟ2.0X6.8AW6C3 OT
80 XS01181 4 SPOOL スプール OT
81 PM35010 4 GUIDE ガイド AL
82 H5267A 4 BOLT, HEX SOCKET ボルト 六角穴 M02X008 FE
83 A50545 3 O RING Ｏリン
グ
ﾟ17.9X1.1(NBR) OT

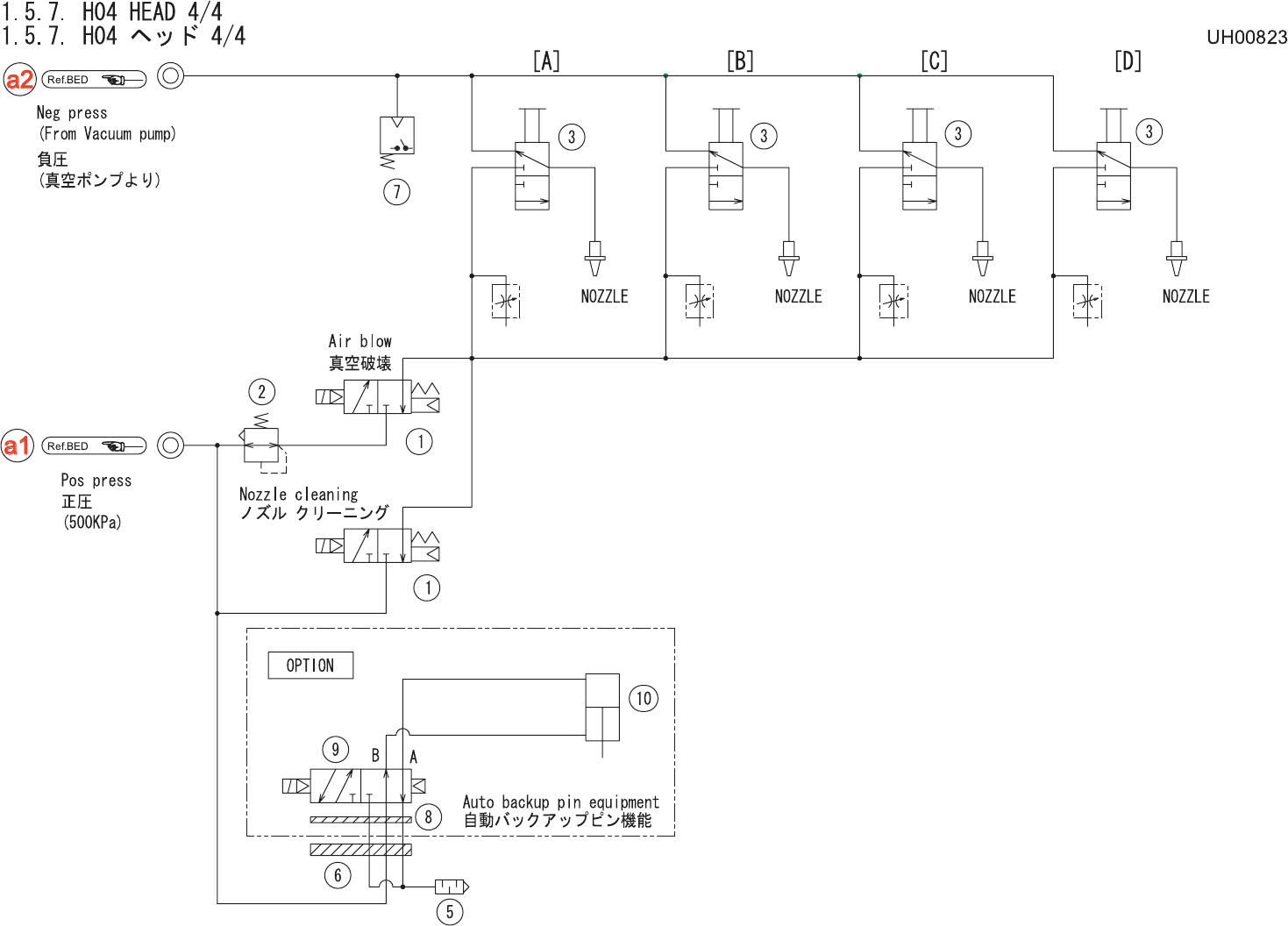

1. PARTS PLACING / 部品装着 101 PTS-NXT-09JE
