2. VISION SYSTEM / 画像処理 146 PTS-NXT-09JE
2.7. PARTS CAMERA(HIGH RESOLUTION CAMERA)
2.7. パーツカメラ(高分解能カメラ)
UG00802
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 H2093E 2 PIN, PARALLEL ピン 平行 ﾟ4X10 Aｼｭ ｽﾃﾝﾚｽ OT
2 XR00330 1 LENS レンズ OT
3 H5178A 3 BOLT, HEX ボルト 六角 M05X020 FE
4 W1023A 3 WASHER, LOCK ワッシャ スプリング 5M/M FE
5 W1044A 3 WASHER, FLAT ワッシャ 平 4W- 5 FE
6 PM82980 1 BKT ＢＫＴ FE
7 H5295A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X035 FE
8 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
9 W1041A 4 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
10 PJ06590 4 BUSHING ブシュ OT
11 PH00370 1 BKT ＢＫＴ OT
12 K5357T 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
13 XK00793 1 CAMERA カメラ OT
14 PX0477
0
1 SEAL, BAR COD
E
シール バーコード OT
2. VISION SYSTEM / 画像処理 145 PTS-NXT-09JE
2. VISION SYSTEM / 画像処理 146 PTS-NXT-09JE

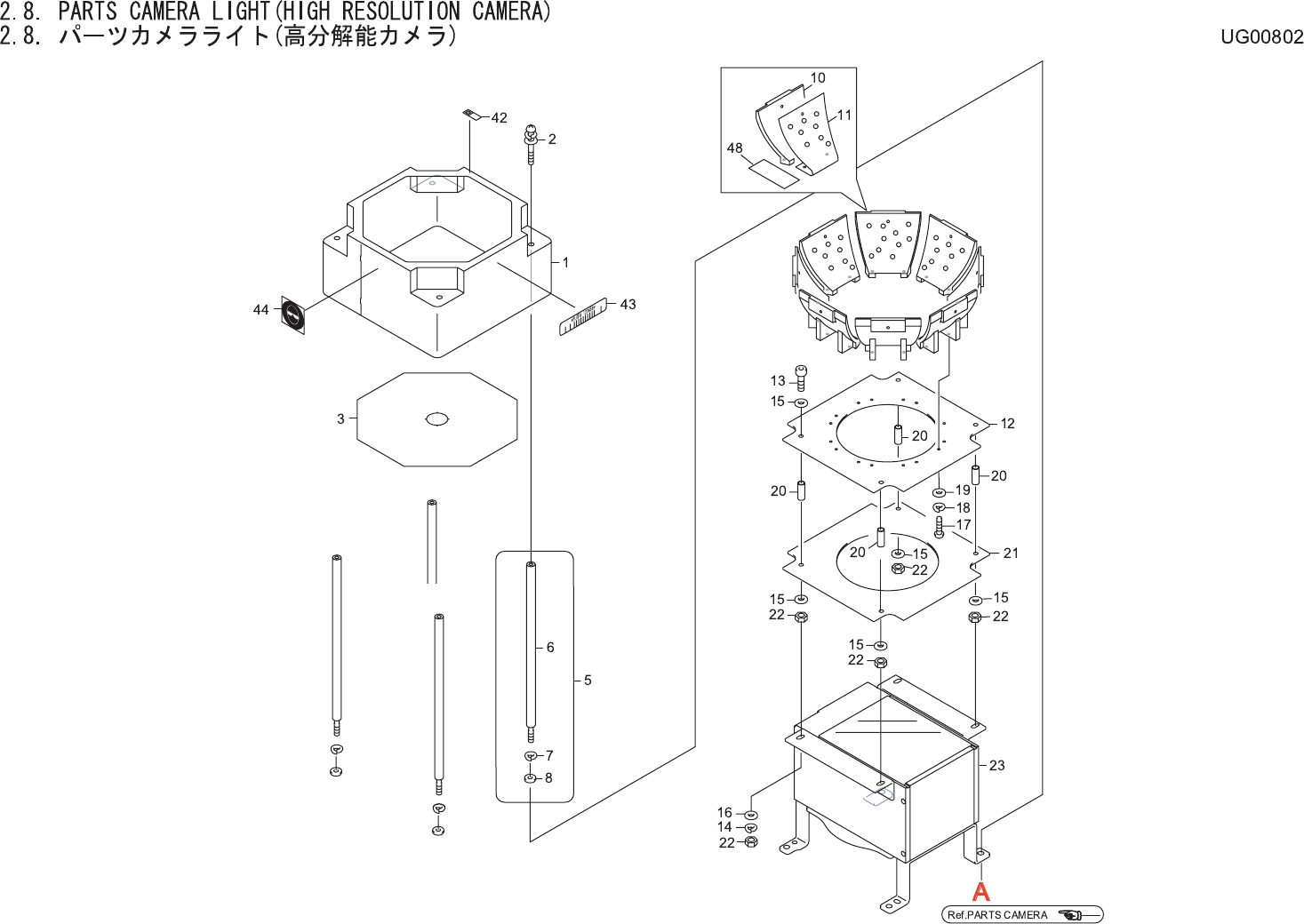

2.8. PARTS CAMERA LIGHT(HIGH RESOLUTION CAMERA)
2.8. パーツカメラライト(高分解能カメラ)
UG00802
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB65481 1 COVER カバー FE
2 K51995 4 SCREW, WASHER ASS'Y 小ネジ 座金組込み M03X012 ﾅﾍﾞｾﾑｽ P4 FE
3 XK03143 1 COVER, GLASS カバー ガラス OT
5 AA3XK01 4 BOLT ボルト OT
6 PM98571 4 BOLT ボルト FE
7 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
8 PM02884 4 WASHER ワッシャ FE
10 DBGC1670 8 HOLDER, LIGHT ホルダ ライト OT
11 XK03600 8 BOARD, PRINTED CIRCUIT 基板 プリント OT
12 XK02930 1 BOARD, PRINTED CIRCUIT 基板 プリント OT
13 H5282A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X030 FE
14 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
15 W1040A 8 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
16 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
17 K51757 16 SCREW, C/R PAN 小ネジ 十穴鍋 M02.5X006 ｽﾃﾝﾚｽ FE
18 W1020H 16 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
19 W1039H 16 WASHER, FLAT ワッシャ 平 2.5M/M FE
20 S32270 4 SPACER スペーサ CZ-315 OT
21 XK03110 1 BOARD, PRINTED CIRCUIT 基板 プリント OT
22 N1076A 8 NUT, HEX ナット 六角 M 3 P=0.5 FE
23 AA2RT03 1 LAMP ランプ OT
42 PX04790 1 SEAL, BAR CODE シール バーコード PL
43 PX04780 1 SEAL, BAR CODE シール バーコード OT
44 PZ25700 1 SEAL シール PL
48 PZ3716
0
1 TAPE テー
プ
OT 1set = 100 piece
s
