6.1.1. M3S-SINGLE CONVEYOR (PNEUMATIC CIRCUIT DIAGRAM) 11/11 6.1.1. M3S-シングル コンベア (エアー配 管図) 11/11 UQ01452 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 4 S1056A 2 S…
6. CONVEYOR / コンベア 52 PTS-NXT-09JE

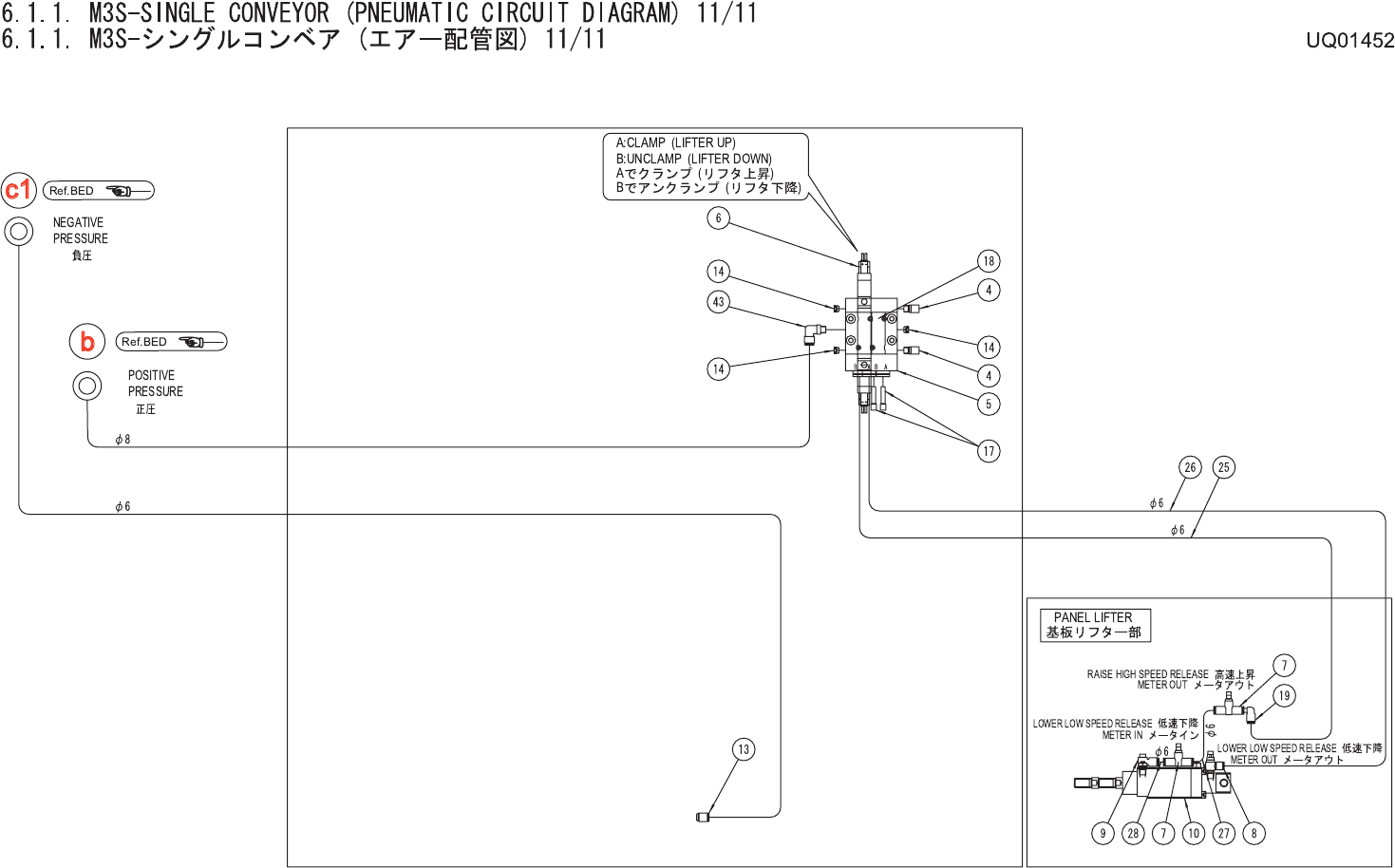

6.1.1. M3S-SINGLE CONVEYOR (PNEUMATIC CIRCUIT DIAGRAM) 11/11
6.1.1. M3S-シングルコンベア (エアー配管図) 11/11
UQ01452
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
4 S1056A 2 SILENCER サイレンサ AN101-01 OT
5 M1034R 1 MANIFOLD マニホールド SS5Y3-41-02-C6 OT
6 H1337K 1 VALVE, SOL バルブ ＳＯＬ SY3240-5LOZ OT
7 K5340Y 2 CONTROLLER, SPEED コントローラ スピード AS2001F-06(ｼﾛ) OT
8 K5342D 1 CONTROLLER, SPEED コントローラ スピード AS2201F-01-06S(ｼﾛ) OT
9 Y3121N 1 UNION, ELBOW ユニオン エルボ KQ2VS06-01S OT
10 XS02630 1 CYLINDER, AIR シリンダ エアー OT
13 K20075 1 CAP キャップ KQ2C06-00 OT
14 A3034A 3 PLUG 埋栓 PT1/8 OT
17 H3145L 2 PLUG プラグ KQ2P-06 OT
18 H3243B 1 COVER, BLIND 蓋 盲 SY3000-26-9A OT
19 Y3079H 1 UNION, ELBOW ユニオン エルボ KQ2L06-99 OT
25 PZ12680 1 TUBE チューブ TU0604B L=660 OT
26 PZ06710 1 TUBE チューブ TU0604B L=700 OT
27 PZ12690 1 TUBE チューブ TU0604B L=40 OT
28 PZ12700 1 TUBE チューブ TU0604B L=45 OT
43 Y3079S 1 UNION, ELBO
W
ユニオン エル
ボ
KQ2L08-01
S
OT
6. CONVEYOR / コンベア 53 PTS-NXT-09JE

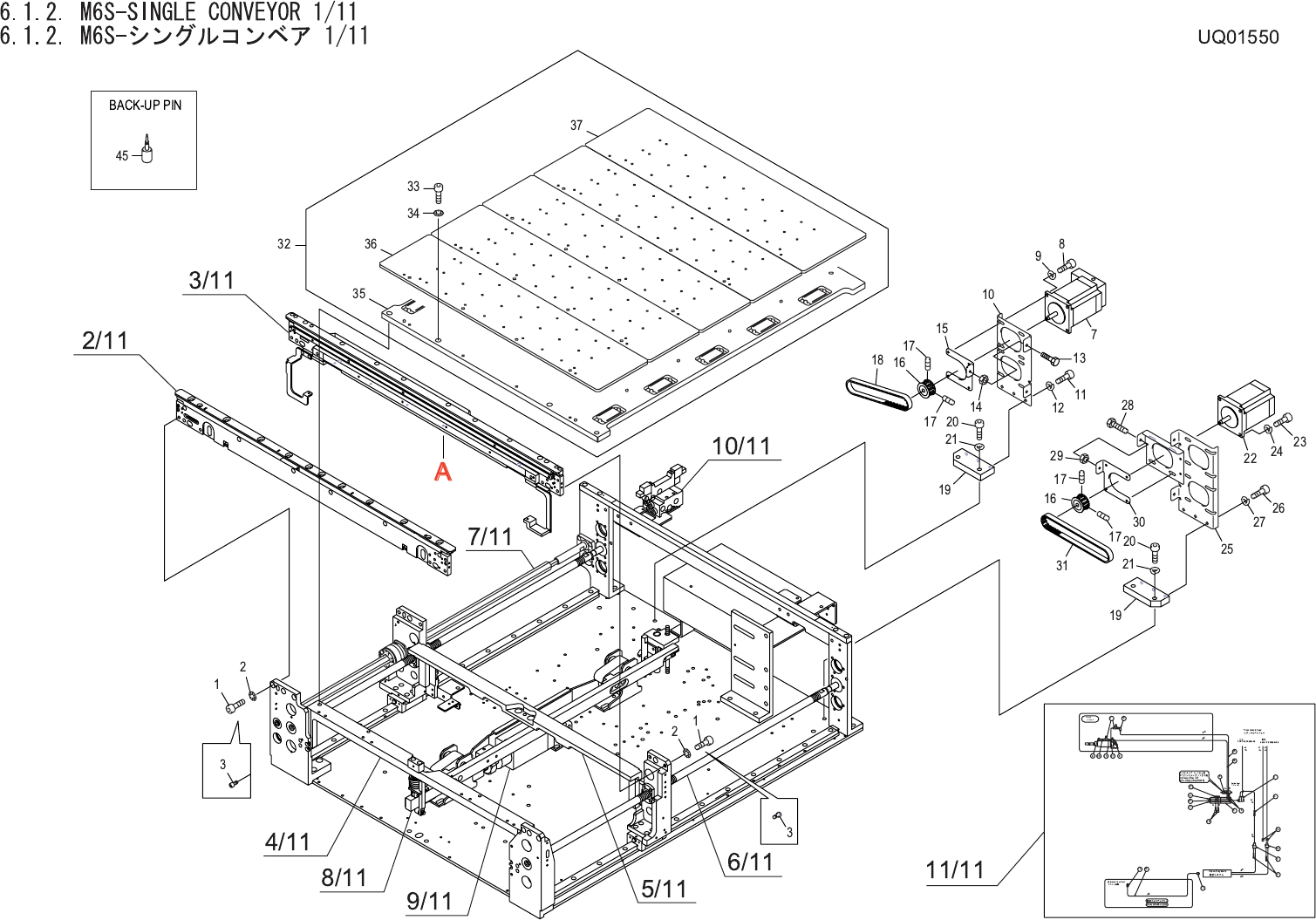

6. CONVEYOR / コンベア 54 PTS-NXT-09JE
