6. CONVEYOR / コンベア 94 PTS-NXT-09JE

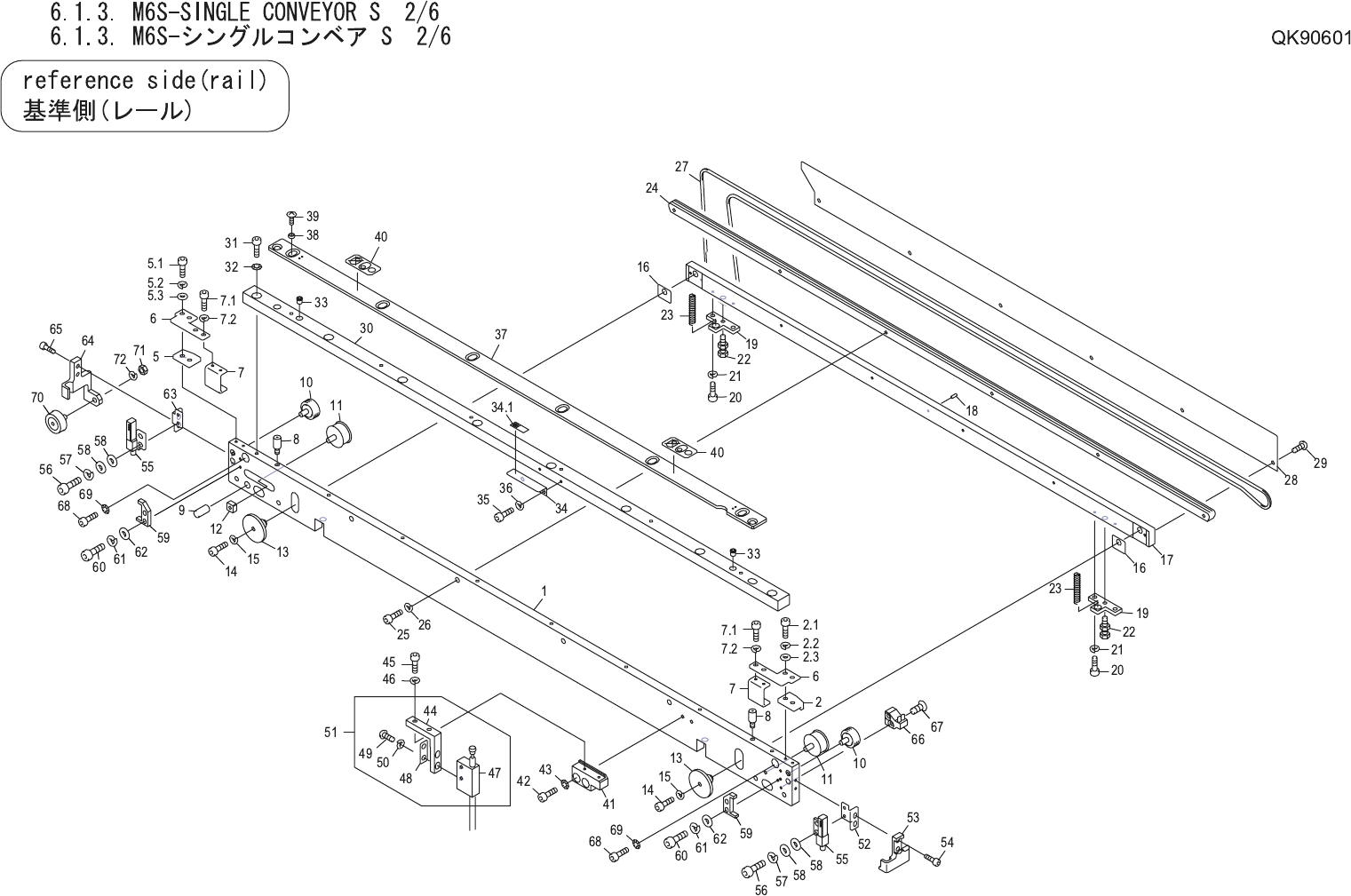

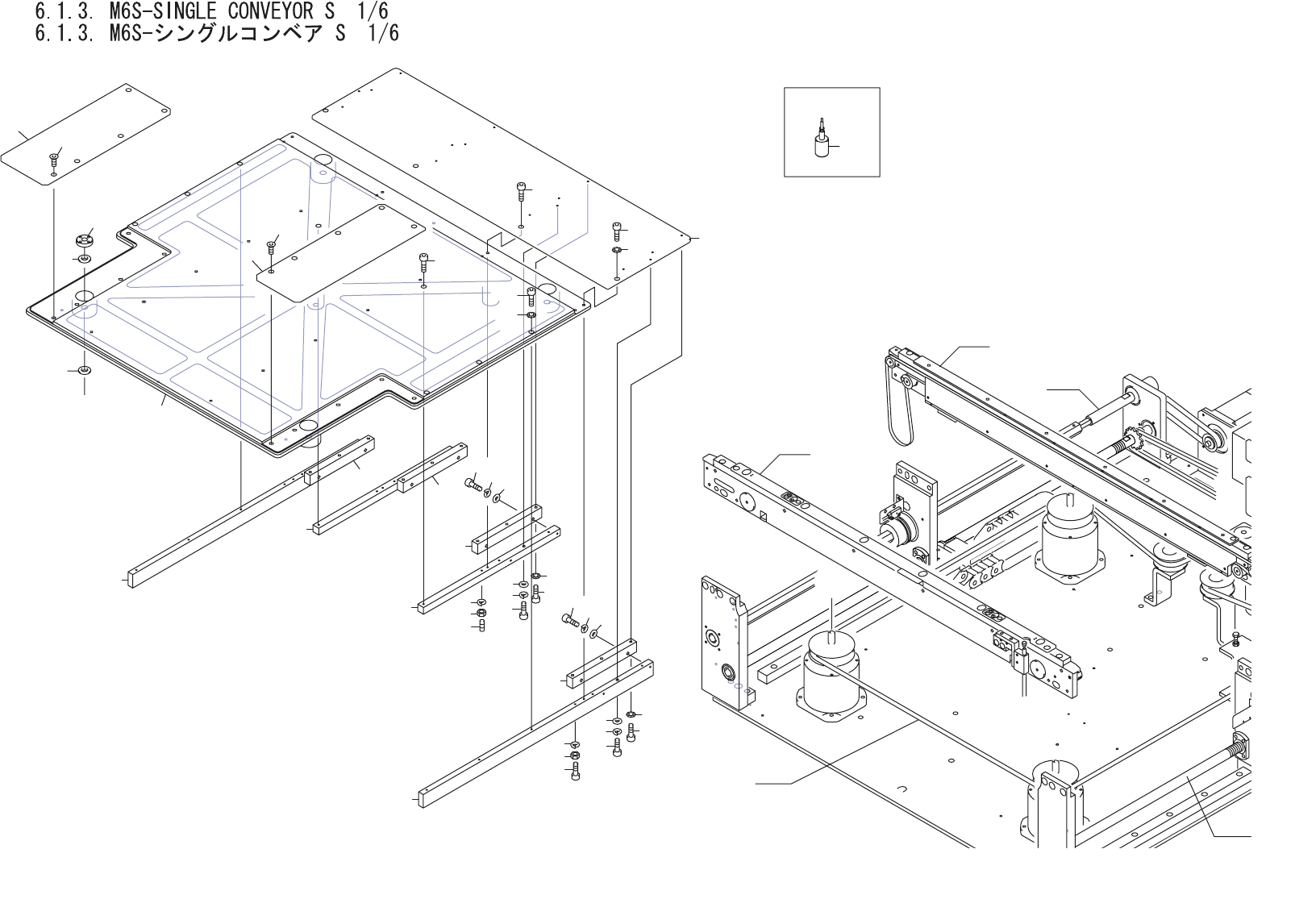

6.1.3. M6S-SINGLE CONVEYOR S 1/6
6.1.3. M6S-シングルコンベア S 1/6
QK90601
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
2 PM04TX1 1 PLATE, STIFFENING プレート 当て FE
4 PM04TW1 1 PLATE, STIFFENING プレート 当て FE
6 K5357T 10 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
7 PM79501 4 NUT ナット FE
8 W1121C 8 WASHER ワッシャ WSSS20-8-2 OT
9 AA52L02 8 PIN, BACKUP ピン バックアップ OT
10 PM06AZ1 1 PLATE, BACKUP プレート バックアップ FE PM97231+PZ35753
11 PM05YY2 1 PLATE, BACKUP プレート バックアップ FE
12 H5276A 8 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
13 W1011A 8 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
14 PM05YX1 2 ARM アーム AL
15 H5283D 6 BOLT, HEX SOCKET ボルト 六角穴 M03X035ｾﾞﾝﾈｼﾞ FE
16 N1076A 6 NUT, HEX ナット 六角 M 3 P=0.5 FE
17 W1021A 6 WASHER, LOCK ワッシャ スプリング 3M/M FE
18 H5282A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X030 FE
19 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
20 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
21 PM04TL3 2 ARM アーム AL
22 N4025Z 6 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X020 ｸﾎﾞﾐｻｷ FE
23 N1076A 6 NUT, HEX ナット 六角 M 3 P=0.5 FE
24 W1021A 6 WASHER, LOCK ワッシャ スプリング 3M/M FE
25 H5280A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X020 FE
26 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
27 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
28 PM04TM1 4 BLOCK ブロック AL
29 H5278A 12 BOLT, HEX SOCKET ボルト 六角穴 M03X015 FE
30 W1010A 12 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
31 H5280A 8 BOLT, HEX SOCKET ボルト 六角穴 M03X020 FE
32 W1021A 8 WASHER, LOCK ワッシャ スプリング 3M/M FE
33 W1042A 8 WASHER, FLAT ワッシャ 平 4W- 3 FE
34 PM07BA
0
4 BOLT
ボ
ルト FE
