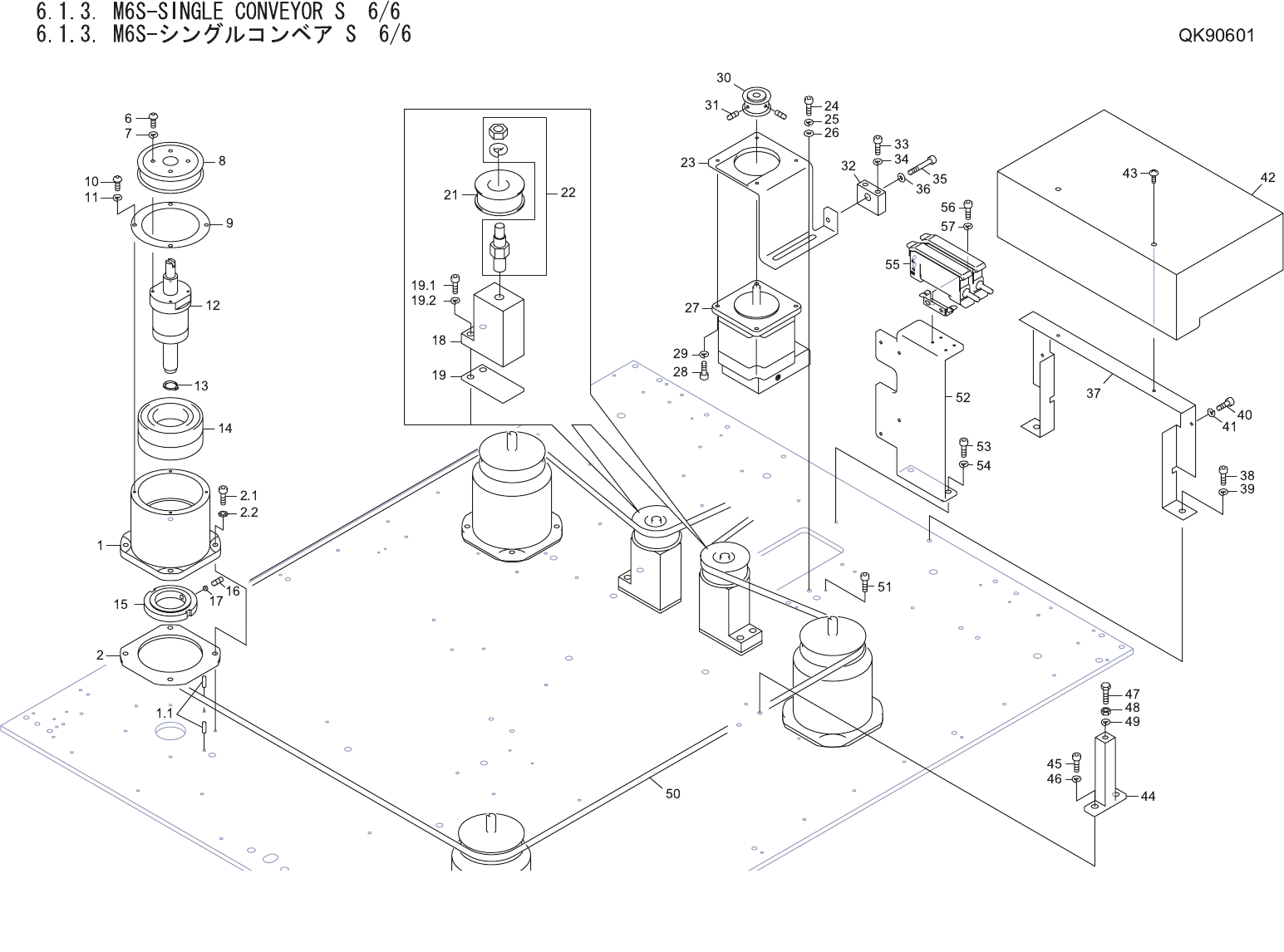

6.1.3. M6S-SINGLE CONVEYOR S 6/6
6.1.3. M6S-シングルコンベア S 6/6
QK90601
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PT01100 4 HOUSING ハウジング FE
1.1 H2092Y 8 PIN, PARALLEL ピン 平行 ﾟ03X010 Aｼｭ(M6) OT
2 PM049H1 4 SPACER スペーサ FE
2.1 H5290A 16 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
2.2 W1011A 16 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
6 K5256K 16 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X015 FE
7 W1021A 16 WASHER, LOCK ワッシャ スプリング 3M/M FE
8 PZ21170 4 PULLEY, TIMING プーリ タイミング OT
9 PB48590 4 RETAINER 押え FE
10 K5255T 16 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
11 W1021A 16 WASHER, LOCK ワッシャ スプリング 3M/M FE
12 XB02331 4 BALL SCREW ボールネジ OT
13 S1030A 4 CIR-CLIP サークリップ STW 9 OT
14 H40891 4 BEARING ベアリング 7006CDB OT
15 PM80130 4 NUT, LOCK ナット ロック FE
16 N4027A 4 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X005 ｸﾎﾞﾐｻｷ FE
17 K52631 4 BLOCK, CLAMP 駒 クランプ SEPN4 OT
18 PM008C1 2 BKT ＢＫＴ FE
19 PM049K0 2 SPACER スペーサ FE
19.1 H5301A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X018 FE
19.2 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
21 H3219A 2 PULLEY プーリ TPBSN38-15 OT
22 S2003M 2 SHAFT シャフト WS010S OT
23 PB86880 1 BKT, MOTOR ＢＫＴ モータ FE
24 H5299A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
25 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
26 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
27 XM00880 1 MOTOR, STEPPING モータ ステッピング OT
28 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
29 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
30 PZ05391 1 PULLEY プーリ OT
31 N4027A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X005 ｸﾎﾞﾐｻｷ FE
32 PM79493 1 BKT, ADJUSTING ＢＫＴ セリ FE
33 H5293A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X025 FE
34 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
35 H5305A 1 BOLT, HEX SOCKET ボルト 六角穴 M05X030 FE
36 W1050A 1 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5) FE
37 PB13991 1 BKT ＢＫＴ FE
