1.4.4. H01-NC03B-NOZZLE STATION 1.4.4. H01-NC03B-ノズルス テーショ ン UL01519 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 AA96813 1 HOLDER ホル ダ OT 2 PM010S1 1 HOLDER ホル …
1. PARTS PLACING / 部品装着 46 PTS-NXT-09JE
1.4.4. H01-NC03B-NOZZLE STATION
1.4.4. H01-NC03B-ノズルステーション
UL01519
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA96813 1 HOLDER ホルダ OT
2 PM010S1 1 HOLDER ホルダ AL
3 PH01440 3 PIN, PARALLEL ピン 平行 OT
4 PM04922 1 PIN ピン FE
5 PM68681 2 PIN, REFERENCE ピン 基準 AL
6 PS00600 1 SHEET シート OT
7 AA0HH02 1 GUIDE ガイド OT
11 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
12 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
13 AA96504 1 BLOCK ブロック OT
17 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
18 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
19 PB20131 1 DOG, SW ドッグ ＳＷ FE
20 K51845 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02.5X005 ｽﾃﾝﾚｽ FE
21 W1020H 4 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
22 PZ05021 1 SPRING, TENSION スプリング 引張 FE
23 PB19935 1 SHUTTER シャッタ FE
24 PM34584 4 PIN, GUIDE ピン ガイド FE
25 PZ29950 4 BOLT ボルト OT
26 PX00080 1 NAMEPLATE 銘板 PL
27 PX01980 1 SEAL, BAR CODE シール バーコード PL
28 PX0213
0
1 SEAL, BAR COD
E
シール バーコード OT

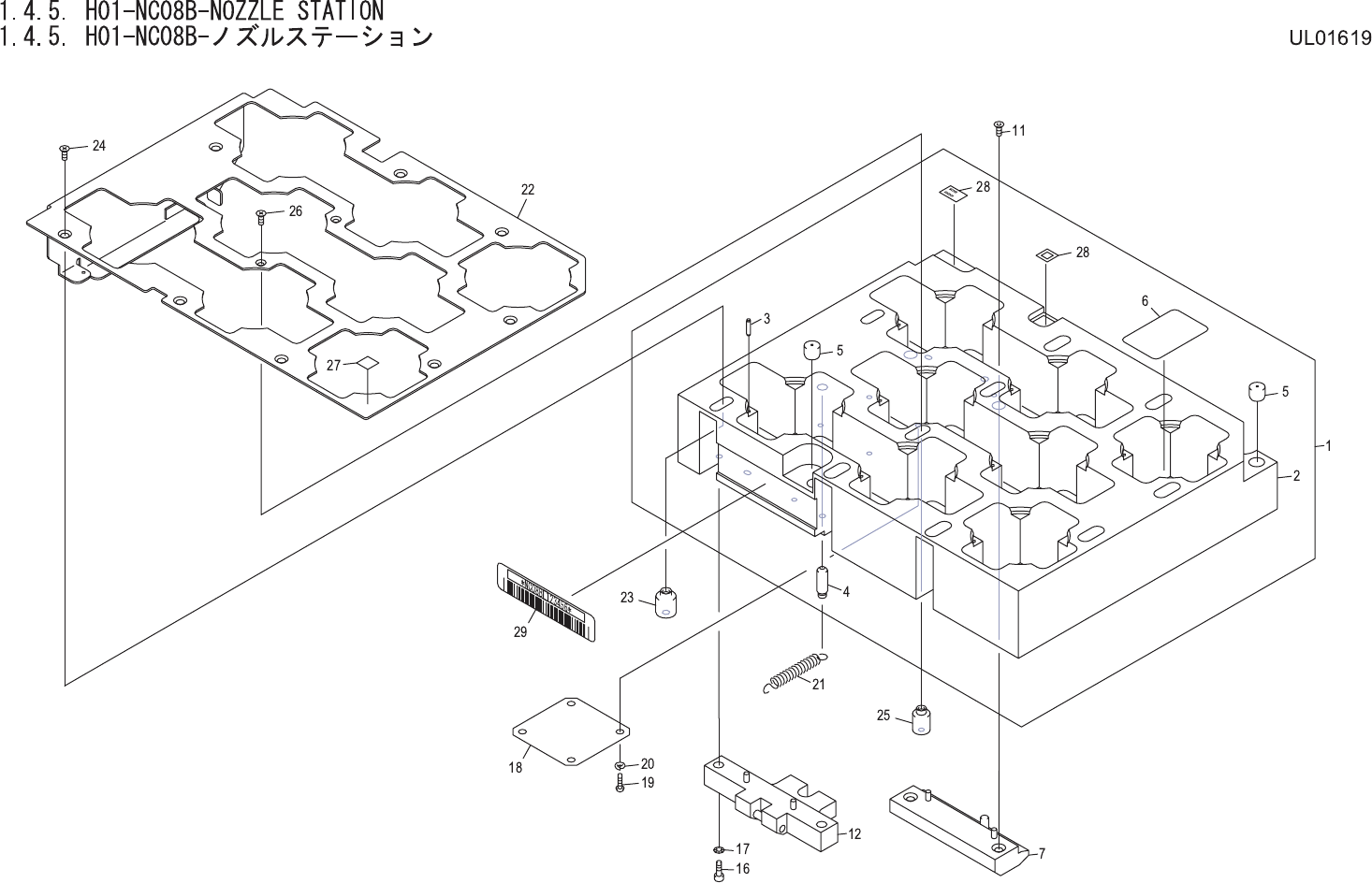

1. PARTS PLACING / 部品装着 47 PTS-NXT-09JE
