6. CONVEYOR / コンベア 140 PTS-NXT-09JE

100%1 / 897
6.2.1. M3S-DOUBLE CONVEYOR 8/19
6.2.1. M3S-ダブルコンベア 8/19
UQ01255
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 XG00130 2 GUIDE, RAIL ガイド レール SSR15XW3UUCIS+684LY-Ⅱ OT
2 PZ09960 18 BOLT, HEX SOCKET ボルト 六角穴 FE
4 PB04940 1 DUCT, WIRING ダクト 配線 FE
5 K51721 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
8 PB00891 2 DUCT, WIRING ダクト 配線 FE
9 K51721 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
10 K20089 24 CAP キャップ C04 OT
11 H5291A 6 BOLT, HEX SOCKET ボルト 六角穴 M04X018 FE
13 PM27318 1 PLATE, BASE プレート ベース AL
14 H5324A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE
15 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
16 H5299A 5 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
17 W1023A 5 WASHER, LOCK ワッシャ スプリング 5M/M FE
18 H2092T 14 PIN, PARALLE
L
ピ
ン 平行 3ﾟX6 Bｼｭ FE
6. CONVEYOR / コンベア 139 PTS-NXT-09JE
6. CONVEYOR / コンベア 140 PTS-NXT-09JE

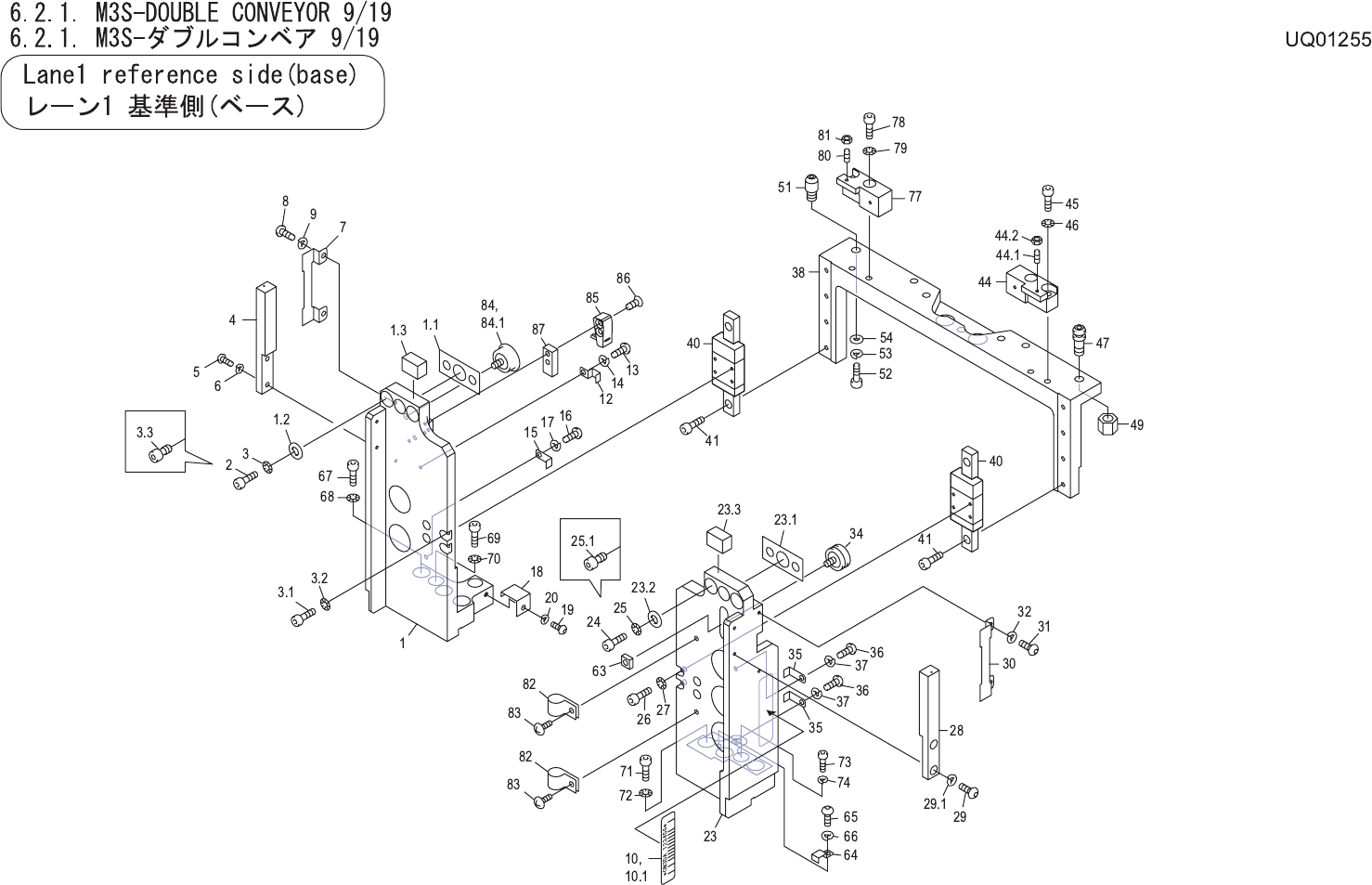

6.2.1. M3S-DOUBLE CONVEYOR 9/19
6.2.1. M3S-ダブルコンベア 9/19
UQ01255
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM02FW2 1 BKT ＢＫＴ FE
1.1 PJ13261 1 SHEET シート OT
1.2 PJ12921 2 WASHER ワッシャ OT
1.3 PS02492 1 SHEET シート OT
2 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
3 W1012A 2 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
3.1 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
3.2 W1010A 4 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
3.3 PM015W0 2 BOLT, HEX SOCKET ボルト 六角穴 FE Thin panel option
4 AA1BA02 1 PLATE, REFERENCE プレート 基準 OT
5 K5255T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
6 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
7 PP00690 1 RETAINER, WIRING 押え 配線 FE
8 K5255A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
9 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
10 PX02940 1 SEAL, BAR CODE シール バーコード OT
10.1 PX03870 1 SEAL, BAR CODE シール バーコード OT Thin panel option
12 PP00440 2 RETAINER, WIRING 押え 配線 FE
13 K5255A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
14 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
15 PB05470 1 RETAINER, WIRING 押え 配線 FE
16 K5255A 1 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
17 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
18 PP00450 1 RETAINER, WIRING 押え 配線 FE
19 K5255A 1 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
20 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
23 PM02FX1 1 BKT ＢＫＴ FE
23.1 PJ13261 1 SHEET シート OT
23.2 PJ12921 2 WASHER ワッシャ OT
23.3 PS02492 1 SHEET シート OT
24 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
25 W1012A 2 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
25.1 PM015W0 2 BOLT, HEX SOCKET ボルト 六角穴 FE Thin panel option
26 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
27 W1010A 4 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
28 AA1BA02 1 PLATE, REFERENCE プレート 基準 OT
29 K5255T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
29.1 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
6. CONVEYOR / コンベア 141 PTS-NXT-09JE
