6. CONVEYOR / コンベア 160 PTS-NXT-09JE

100%1 / 897
6.2.1. M3S-DOUBLE CONVEYOR 13/19
6.2.1. M3S-ダブルコンベア 13/19
UQ01255
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
85 ADBPP8011 1 PULLEY プーリ OT
86 PH00781 1 BRUSH ブラシ OT
87 K5358
C
2 SCREW, HEX SOCKET COUNTERSUN
K
小ネジ 六角穴皿 M03X012 FE
6. CONVEYOR / コンベア 159 PTS-NXT-09JE
6. CONVEYOR / コンベア 160 PTS-NXT-09JE

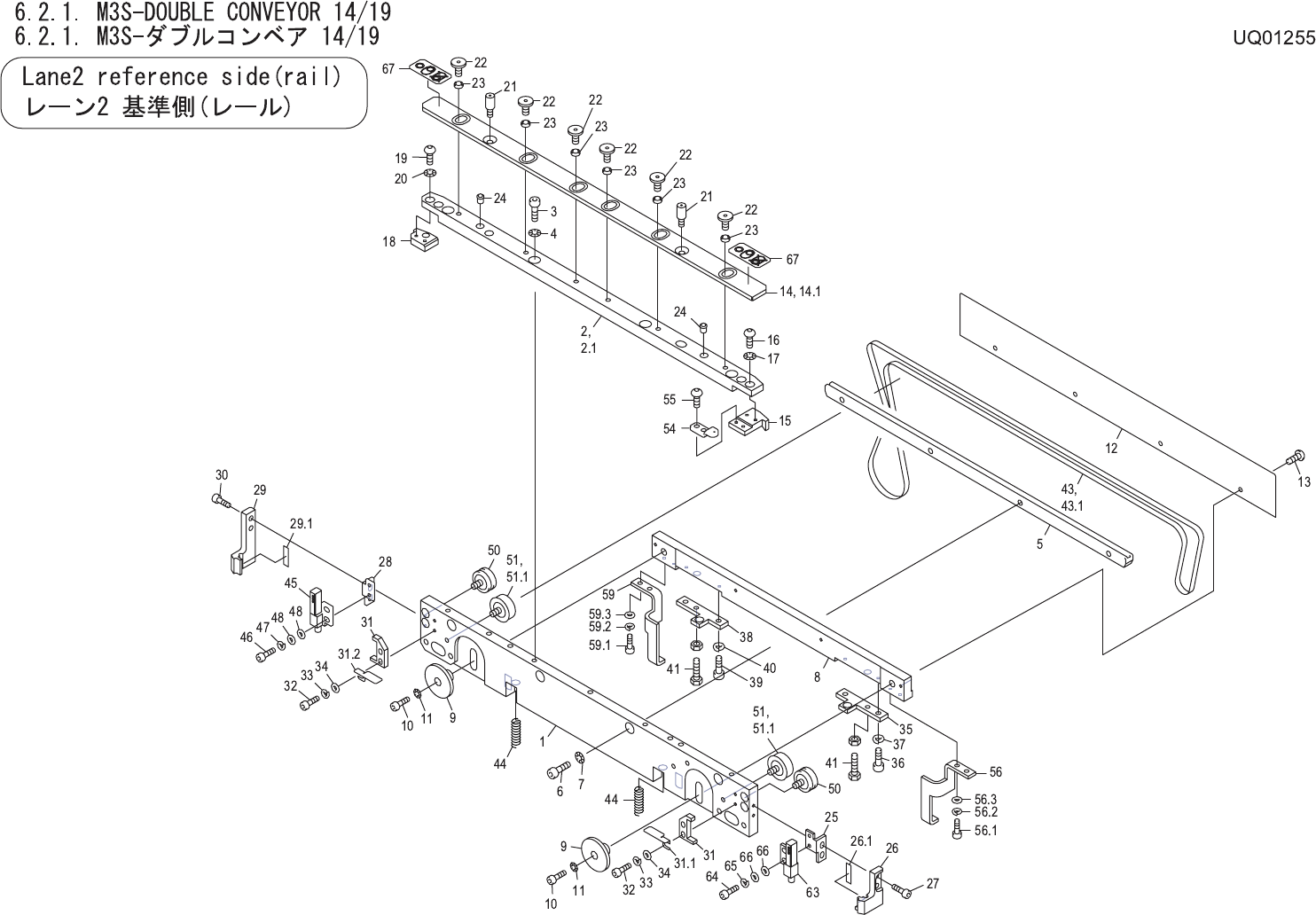

6.2.1. M3S-DOUBLE CONVEYOR 14/19
6.2.1. M3S-ダブルコンベア 14/19
UQ01255
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM92311 1 PLATE プレート FE
2 PM11606 1 RAIL レール FE
2.1 PM41873 1 RAIL レール FE Thin panel option
3 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
4 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
5 PM11620 1 GUIDE, BELT ガイド ベルト AL
6 H5287A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
7 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
8 PM11637 1 PLATE, GUIDE プレート ガイド FE
9 PM01751 2 GUIDE ガイド FE
10 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
11 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
12 PM09102 1 PLATE, CLAMPING プレート クランプ FE
13 K5255A 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
14 PM83101 1 PLATE, RETAINING プレート 押え FE
14.1 PM03AY0 1 PLATE, RETAINING プレート 押え FE Thin panel option
15 PT01240 1 GUIDE ガイド FE
16 K5255T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
17 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
18 PT01220 1 GUIDE ガイド FE
19 K5255T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
20 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
21 PM23703 2 PIN, REFERENCE ピン 基準 FE
22 PM01723 6 BOLT ボルト FE
23 PM03470 6 COLLAR カラー FE
24 H3170B 2 PLUNGER, BALL プランジャ ボール SBP-4 OT
25 PM92391 1 BKT, SENSOR ＢＫＴ センサ FE
26 PT01181 1 GUIDE ガイド FE
26.1 PS02472 1 SHEET シート OT
27 H5429N 2 BOLT, HEX SOCKET ボルト 六角穴 CBS3-8 FE
28 PM92401 1 BKT, SENSOR ＢＫＴ センサ FE
29 PT01170 1 GUIDE ガイド FE
29.1 PS02472 1 SHEET シート OT
30 H5429N 2 BOLT, HEX SOCKET ボルト 六角穴 CBS3-8 FE
31 PM97050 2 BLOCK, LOCATING ブロック 位置決め FE
31.1 PB84700 1 BKT ＢＫＴ FE
31.2 PB84690 1 BKT ＢＫＴ FE
32 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
