1.4.6. H01-NC8LB-NOZZLE STATION(for TRAY UNIT) 1.4.6. H01-NC8LB-ノズルス テーショ ン(トレイ ユニット用 ) UL01720 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 AA97012 1 HOLDER ホル …
1. PARTS PLACING / 部品装着 50 PTS-NXT-09JE

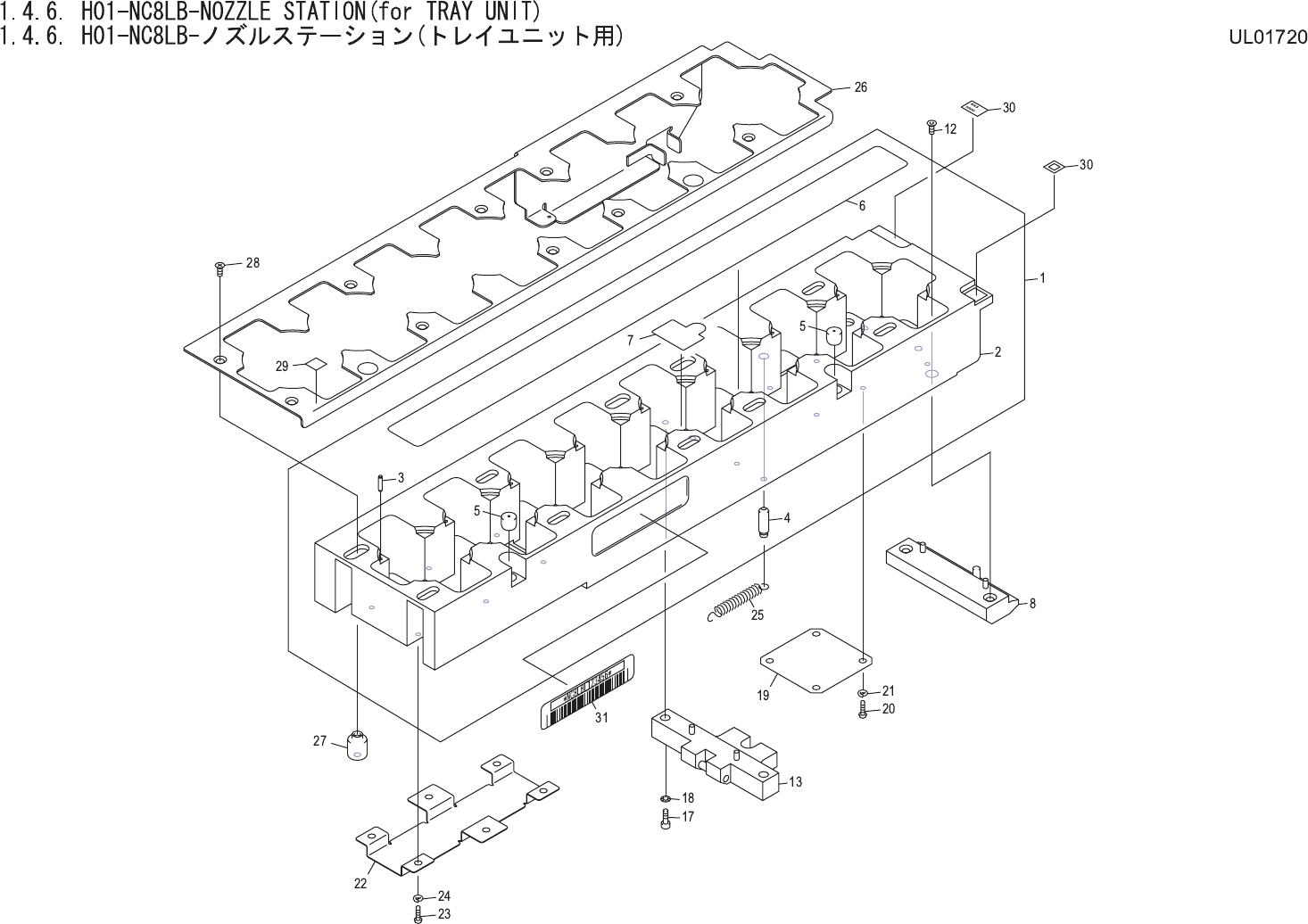

1.4.6. H01-NC8LB-NOZZLE STATION(for TRAY UNIT)
1.4.6. H01-NC8LB-ノズルステーション(トレイユニット用)
UL01720
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA97012 1 HOLDER ホルダ OT
2 PM010W2 1 HOLDER ホルダ AL
3 PH01440 8 PIN, PARALLEL ピン 平行 OT
4 PM04922 1 PIN ピン FE
5 PM68681 2 PIN, REFERENCE ピン 基準 AL
6 PS00620 1 SHEET シート OT
7 PS00840 1 SEAL シール OT
8 AA0HK03 1 GUIDE ガイド OT
12 K5359H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X010 FE
13 AA96704 1 BLOCK ブロック OT
17 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
18 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
19 PB20140 1 DOG, SW ドッグ ＳＷ FE
20 K51845 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02.5X005 ｽﾃﾝﾚｽ FE
21 W1020H 4 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
22 PB21640 1 PLATE プレート FE
23 K51845 6 SCREW, C/R PAN 小ネジ 十穴鍋 M02.5X005 ｽﾃﾝﾚｽ FE
24 W1020H 6 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
25 PZ05021 1 SPRING, TENSION スプリング 引張 FE
26 PB19956 1 SHUTTER シャッタ FE
27 PM34584 10 PIN, GUIDE ピン ガイド FE
28 PZ29950 10 BOLT ボルト OT
29 PX00090 1 NAMEPLATE 銘板 PL
30 PX02000 1 SEAL, BAR CODE シール バーコード PL
31 PX0215
0
1 SEAL, BAR COD
E
シール バーコード OT
1. PARTS PLACING / 部品装着 51 PTS-NXT-09JE

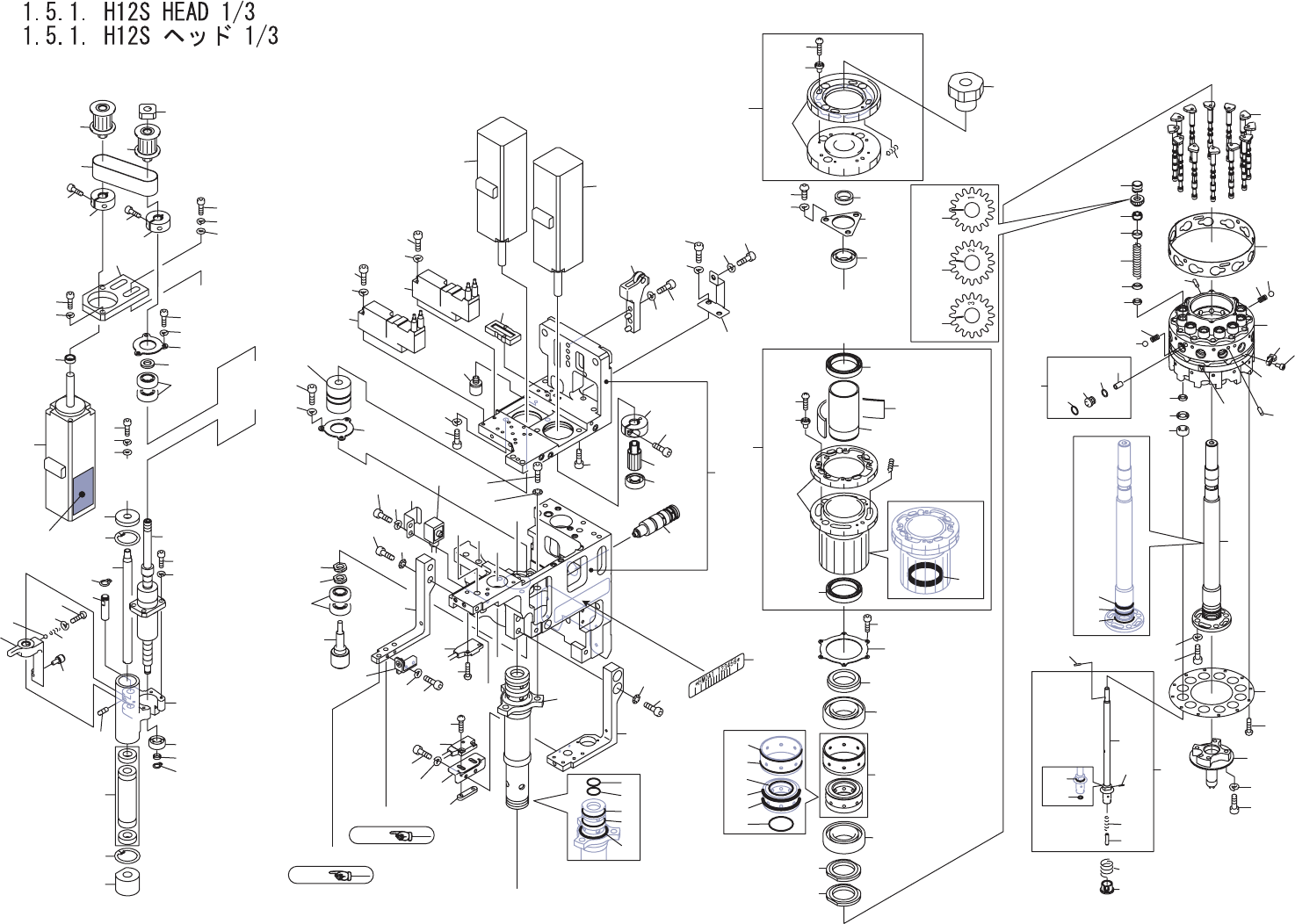

A
Ref.2/
Ref.2/
A
H
H
J
J
B
E
G
E
C
D
D
F
C
A
B
1
8
10
9
12
11
5
7
6
14
160
24
25
28
28
30
34
35
43
42
44
45
46
47
47.1
47.2
48
48
49
49
50
37
37.1
37.2
40
41
36
26
27
22
23
51
158
52
53
54
55
56
57.1
58
61
61
62
62
64
64
65
66
67
68
69
97
98
99
100.1
99
100
102
105
105.1
106
107
108
108
109
110
110
109
106
90
92
93
95
96
74
77
80
81
82
83
87
84
83.1
83.1
79
79.1
77.1
75
76
85
88
86
89
112
113
157
154
155
155
154
153
153
121
122
122.1
124
125
126
127
129
130
140
139
142
144
145
146
147
150
151
152
21
21.1
91
162
79.2
79.3
163
136
52
104
103
121.1
157.1
121.2
121.2
78
71
72
73
57
59
60
63
18
18
15
16
17
15
16
17
19
19
20
31
32
33
31.1
39
38
39
38
94.1
123.1
123
123.2
111
114
115
116
117
118
119
120
131
132
133
143
161
70
29
94.2
94
135
101
101.1
101.2
UH01517
