6. CONVEYOR / コンベア 180 PTS-NXT-09JE
6.2.1. M3S-DOUBLE CONVEYOR (PNEUMATIC CIRCUIT DIAGRAM) 19/19
6.2.1. M3S-ダブルコンベア (エアー配管図) 19/19
UQ01255
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
4 S1056A 2 SILENCER サイレンサ AN101-01 OT
5 M1034R 1 MANIFOLD マニホールド SS5Y3-41-02-C6 OT
6 H1337K 2 VALVE, SOL バルブ ＳＯＬ SY3240-5LOZ OT
7 K5340Y 4 CONTROLLER, SPEED コントローラ スピード AS2001F-06(ｼﾛ) OT
8 K5342D 2 CONTROLLER, SPEED コントローラ スピード AS2201F-01-06S(ｼﾛ) OT
9 Y3121N 2 UNION, ELBOW ユニオン エルボ KQ2VS06-01S OT
10 XS02630 1 CYLINDER, AIR シリンダ エアー OT
13 K20075 1 CAP キャップ KQ2C06-00 OT
14 A3034A 3 PLUG 埋栓 PT1/8 OT
19 Y3079H 2 UNION, ELBOW ユニオン エルボ KQ2L06-99 OT
20 XS02640 1 CYLINDER, AIR シリンダ エアー OT
25 PZ12680 2 TUBE チューブ TU0604B L=660 OT
26 PZ06710 2 TUBE チューブ TU0604B L=700 OT
27 PZ12690 2 TUBE チューブ TU0604B L=40 OT
28 PZ12700 2 TUBE チューブ TU0604B L=45 OT
43 Y3079S 1 UNION, ELBO
W
ユニオン エル
ボ
KQ2L08-01
S
OT
6. CONVEYOR / コンベア 179 PTS-NXT-09JE
6. CONVEYOR / コンベア 180 PTS-NXT-09JE

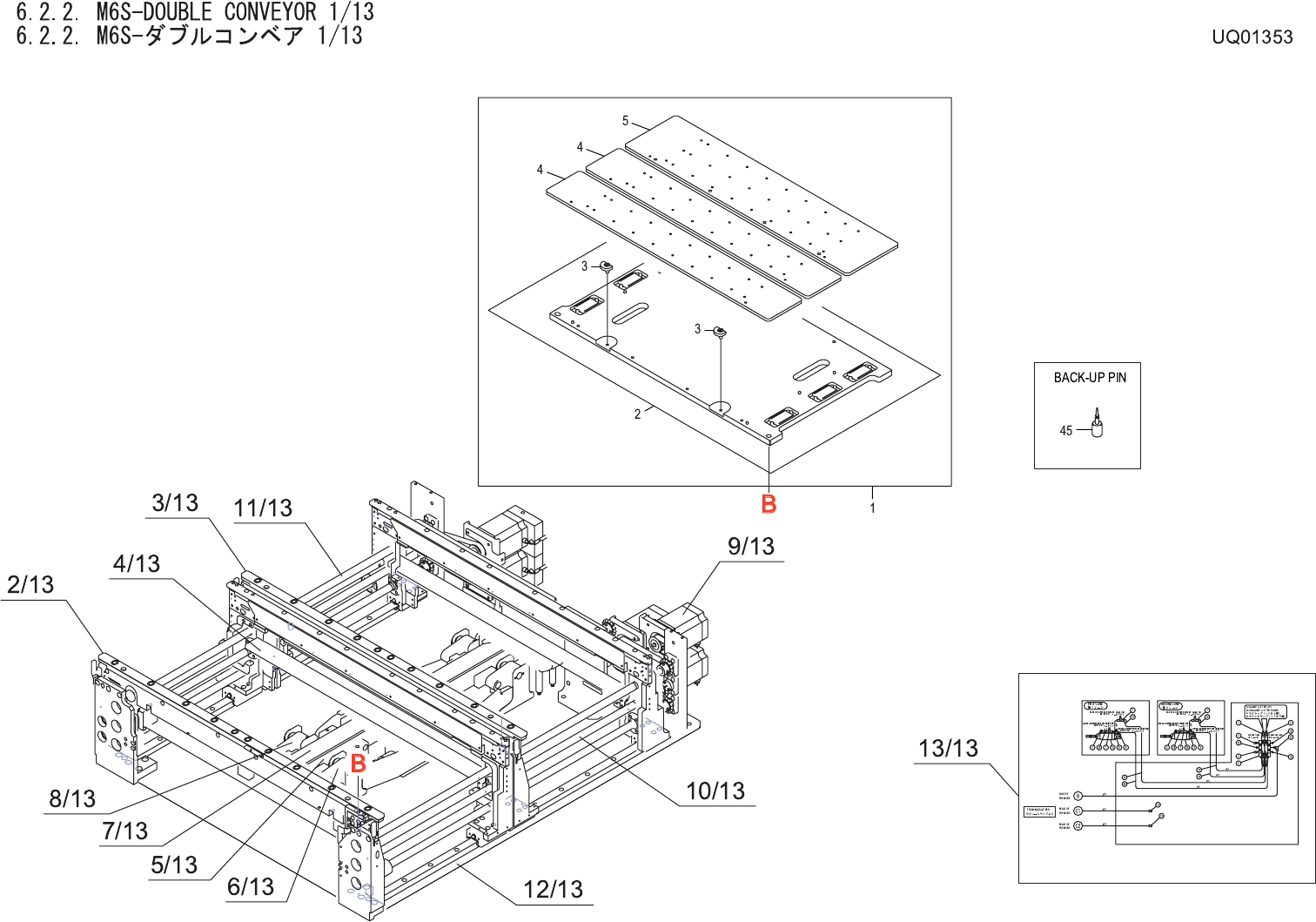

6.2.2. M6S-DOUBLE CONVEYOR 1/13
6.2.2. M6S-ダブルコンベア 1/13
UQ01353
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA24R08 2 PLATE, BACKUP プレート バックアップ OT
2 AA23R10 2 FRAME フレーム OT
3 AA35A02 4 SCREW ネジ OT
4 PM66153 4 PLATE, BACKUP プレート バックアップ FE
5 PM66165 2 PLATE, BACKUP プレート バックアップ FE
45 AA52L02 8 PIN, BACKU
P
ピ
ン バックアッ
プ
OT
