6. CONVEYOR / コンベア 182 PTS-NXT-09JE
6.2.2. M6S-DOUBLE CONVEYOR 1/13
6.2.2. M6S-ダブルコンベア 1/13
UQ01353
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA24R08 2 PLATE, BACKUP プレート バックアップ OT
2 AA23R10 2 FRAME フレーム OT
3 AA35A02 4 SCREW ネジ OT
4 PM66153 4 PLATE, BACKUP プレート バックアップ FE
5 PM66165 2 PLATE, BACKUP プレート バックアップ FE
45 AA52L02 8 PIN, BACKU
P
ピ
ン バックアッ
プ
OT
6. CONVEYOR / コンベア 181 PTS-NXT-09JE
6. CONVEYOR / コンベア 182 PTS-NXT-09JE

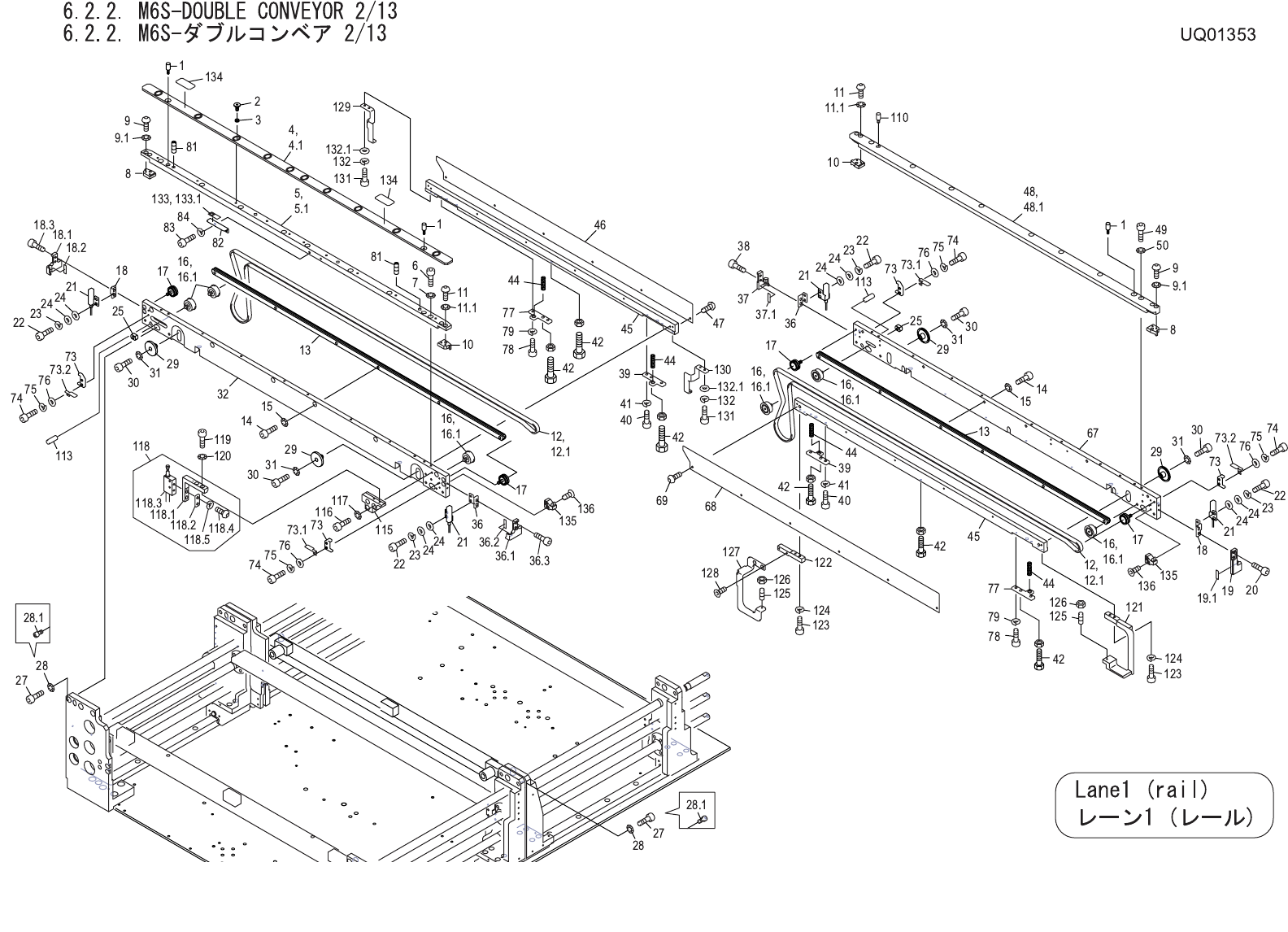

6.2.2. M6S-DOUBLE CONVEYOR 2/13
6.2.2. M6S-ダブルコンベア 2/13
UQ01353
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM23703 3 PIN, REFERENCE ピン 基準 FE
2 PM01723 10 BOLT ボルト FE
3 PM03470 10 COLLAR カラー FE
4 PM83111 1 PLATE, RETAINING プレート 押え FE
4.1 PM03AZ0 1 PLATE, RETAINING プレート 押え FE Thin panel option
5 PM11176 1 RAIL レール FE
5.1 PM41892 1 RAIL レール FE Thin panel option
6 H5288A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
7 W1011A 8 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
8 PT01220 2 GUIDE ガイド FE
9 K5255T 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
9.1 W1010A 4 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
10 PT01210 2 GUIDE ガイド FE
11 K5255T 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
11.1 W1010A 4 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
12 XB01111 2 CONVEYOR, BELT コンベア ベルト OT
12.1 XB02751 2 CONVEYOR, BELT コンベア ベルト OT Thin panel option
13 PM11191 2 GUIDE, BELT ガイド ベルト AL
14 H5287A 12 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
15 W1011A 12 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
16 AA45L01 6 PULLEY プーリ OT
16.1 AA63K00 6 PULLEY プーリ OT Thin panel option
17 ADBPP8011 4 PULLEY プーリ OT
18 PM92401 2 BKT, SENSOR ＢＫＴ センサ FE
18.1 PT01161 1 GUIDE ガイド FE
18.2 PS02472 1 SHEET シート OT
18.3 H5429N 2 BOLT, HEX SOCKET ボルト 六角穴 CBS3-8 FE
19 PT01170 1 GUIDE ガイド FE
19.1 PS02472 1 SHEET シート OT
20 H5429N 2 BOLT, HEX SOCKET ボルト 六角穴 CBS3-8 FE
21 XS01453 2 SENSOR, FIBER センサ ファイバ HPF-S333-D OT
22 H5274A 8 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
23 W1021A 8 WASHER, LOCK ワッシャ スプリング 3M/M FE
24 W1041F 16 WASHER, FLAT ワッシャ 平 ﾟ3X6ｺｶﾞﾀﾋﾗｻﾞｶﾞﾈ FE
25 N1122A 2 NUT, SQUARE ナット 四角 M4 P=0.7 FE
27 H5298A 8 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
28 W1012A 8 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
28.1 PM015W0 8 BOLT, HEX SOCKET ボルト 六角穴 FE Thin panel option
6. CONVEYOR / コンベア 183 PTS-NXT-09JE
