6. CONVEYOR / コンベア 190 PTS-NXT-09JE

100%1 / 897
6.2.2. M6S-DOUBLE CONVEYOR 3/13
6.2.2. M6S-ダブルコンベア 3/13
UQ01353
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
91 H5275A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
92 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
110 PM23712 1 PIN, REFERENCE ピン 基準 FE
113 H2014R 2 PIN ピン MSIP6-10 OT
121 PB18132 1 HOOK フック FE
122 PB18410 1 HOOK フック FE
123 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
124 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
125 N4023B 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X010 ﾏﾙｻｷ FE
126 N1077H 2 NUT, HEX ナット 六角 M 3 P=0.5 3ｼｭ FE
129 PB18150 1 HOOK フック FE
130 PB18160 1 HOOK フック FE
131 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
132 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
132.1
W1040A 4 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
134 PZ14130 2 SEAL シール PL
135 PH00790 2 BRUSH ブラシ OT
136 K5358
C
4 SCREW, HEX SOCKET COUNTERSUN
K
小ネジ 六角穴皿 M03X012 FE
6. CONVEYOR / コンベア 189 PTS-NXT-09JE
6. CONVEYOR / コンベア 190 PTS-NXT-09JE

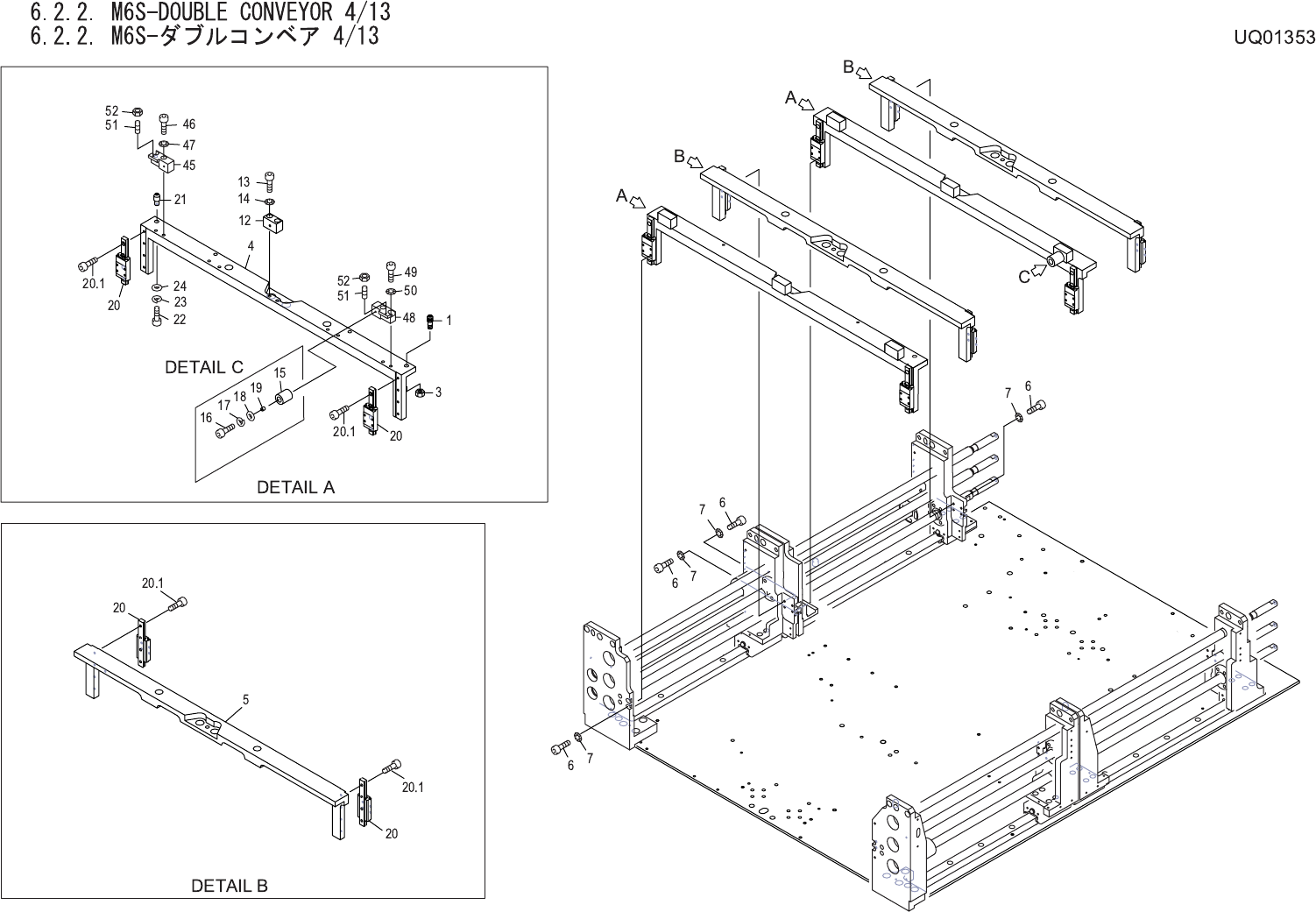

6.2.2. M6S-DOUBLE CONVEYOR 4/13
6.2.2. M6S-ダブルコンベア 4/13
UQ01353
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM01900 2 PIN, LOCATING ピン 位置決め FE
4 PM87133 2 BKT, SLIDE ＢＫＴ スライド FE
5 PM87143 2 BKT, SLIDE ＢＫＴ スライド FE
6 H5274A 32 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
7 W1010A 32 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
12 PM14901 2 BLOCK, STOPPER ブロック ストッパ FE
13 H5290A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
14 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
15 PG00112 1 STOPPER ストッパ PL
16 H5276A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
17 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
18 W1040A 1 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
19 PPT0460 1 COLLAR カラー FE
20 XG00141 8 GUIDE, RAIL ガイド レール OT
20.1 H5274A 32 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
21 PM01890 2 PIN, LOCATING ピン 位置決め FE
22 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
23 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
24 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
45 PM31372 2 BLOCK, STOPPER ブロック ストッパ FE
46 H5290A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
47 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
48 PM31382 2 BLOCK, STOPPER ブロック ストッパ FE
49 H5290A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
50 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
51 N4023B 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X010 ﾏﾙｻｷ FE
52 N1077H 2 NUT, HE
X
ナット 六角 M 3 P=0.5 3ｼｭ FE
6. CONVEYOR / コンベア 191 PTS-NXT-09JE
