6. CONVEYOR / コンベア 190 PTS-NXT-09JE
6.2.2. M6S-DOUBLE CONVEYOR 4/13
6.2.2. M6S-ダブルコンベア 4/13
UQ01353
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM01900 2 PIN, LOCATING ピン 位置決め FE
4 PM87133 2 BKT, SLIDE ＢＫＴ スライド FE
5 PM87143 2 BKT, SLIDE ＢＫＴ スライド FE
6 H5274A 32 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
7 W1010A 32 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
12 PM14901 2 BLOCK, STOPPER ブロック ストッパ FE
13 H5290A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
14 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
15 PG00112 1 STOPPER ストッパ PL
16 H5276A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
17 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
18 W1040A 1 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
19 PPT0460 1 COLLAR カラー FE
20 XG00141 8 GUIDE, RAIL ガイド レール OT
20.1 H5274A 32 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
21 PM01890 2 PIN, LOCATING ピン 位置決め FE
22 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
23 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
24 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
45 PM31372 2 BLOCK, STOPPER ブロック ストッパ FE
46 H5290A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
47 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
48 PM31382 2 BLOCK, STOPPER ブロック ストッパ FE
49 H5290A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
50 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
51 N4023B 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X010 ﾏﾙｻｷ FE
52 N1077H 2 NUT, HE
X
ナット 六角 M 3 P=0.5 3ｼｭ FE
6. CONVEYOR / コンベア 191 PTS-NXT-09JE

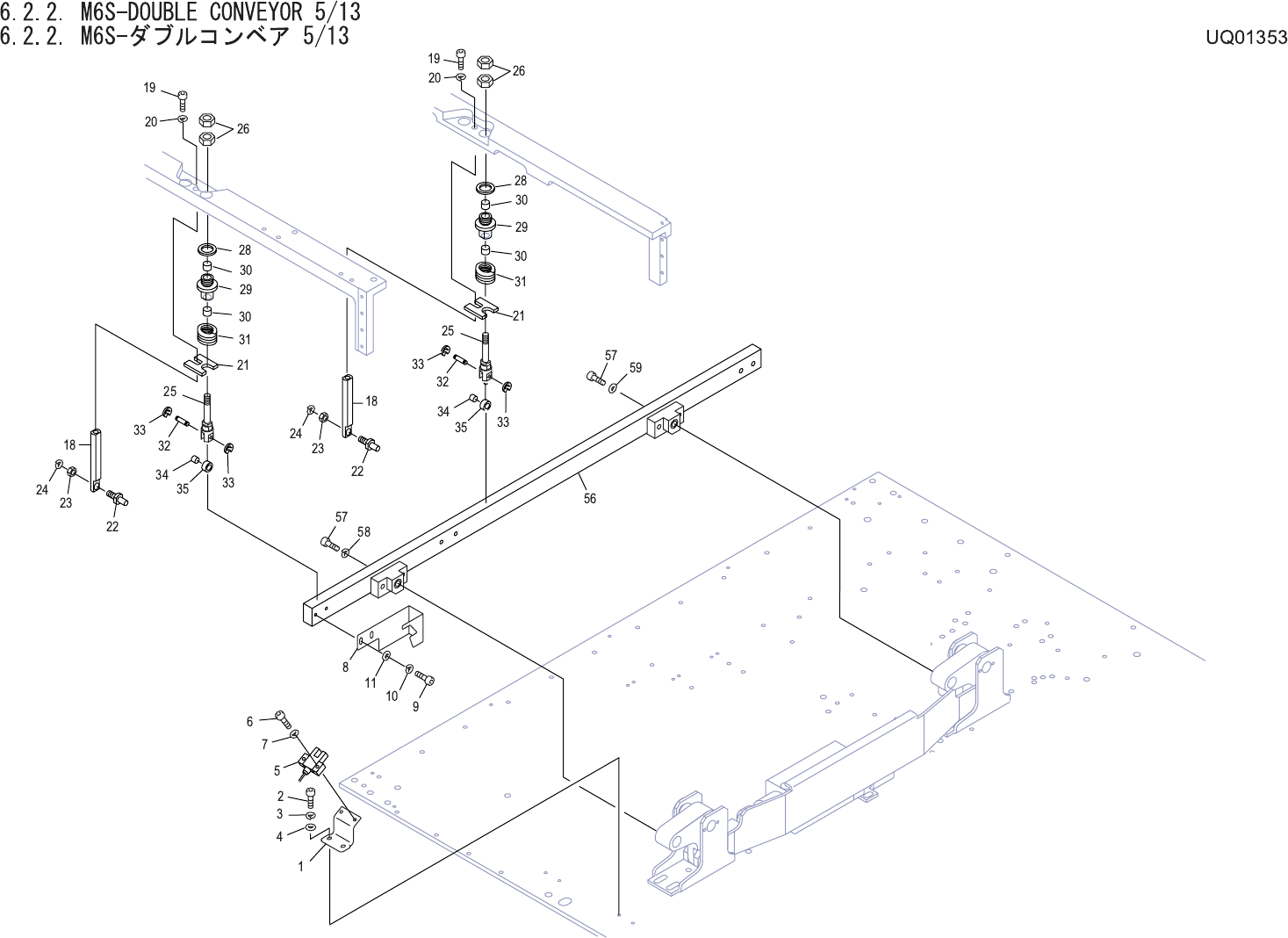

6. CONVEYOR / コンベア 192 PTS-NXT-09JE
