6. CONVEYOR / コンベア 212 PTS-NXT-09JE
6.2.2. M6S-DOUBLE CONVEYOR 10/13
6.2.2. M6S-ダブルコンベア 10/13
UQ01353
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
61 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
62 W1040A 2 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
73 K52565 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X006 FE
74 PX02950 1 SEAL, BAR CODE シール バーコード OT
74.1 PX03880 1 SEAL, BAR CODE シール バーコード OT Thin panel option
75 PB48691 2 PLATE, FIXED プレート 固定 FE
76 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
77 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
78 W1042
A
4 WASHER, FLA
T
ワッシャ 平 4W- 3 FE
6. CONVEYOR / コンベア 211 PTS-NXT-09JE
6. CONVEYOR / コンベア 212 PTS-NXT-09JE

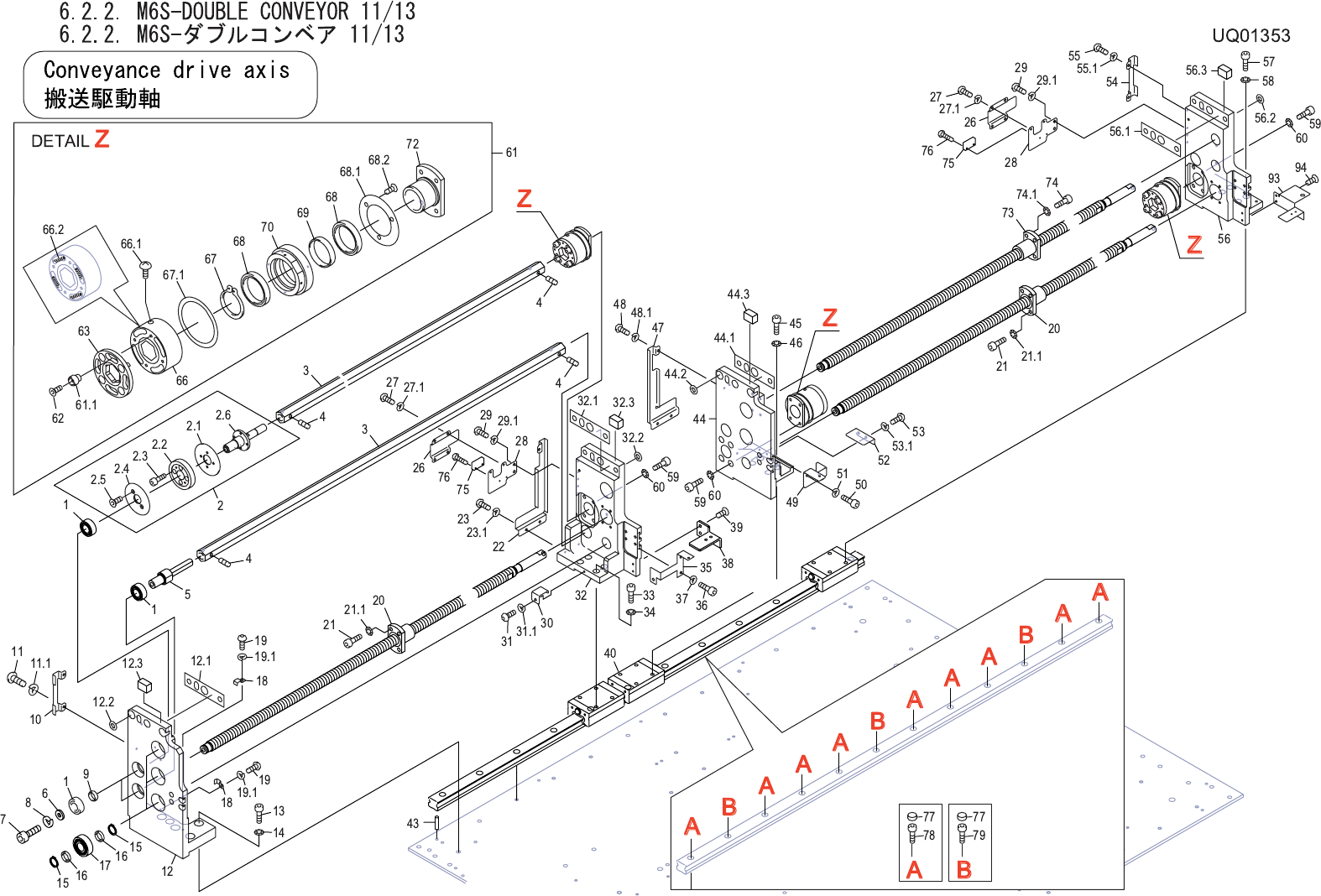

6.2.2. M6S-DOUBLE CONVEYOR 11/13
6.2.2. M6S-ダブルコンベア 11/13
UQ01353
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 H4440A 4 BEARING, MINIATURE ベアリング ミニチュア DDL-1910ZZ OT
2 AA1EE04 1 PULLEY プーリ OT
2.1 PM61044 1 FLANGE フランジ FE
2.2 PZ16682 1 PULLEY プーリ OT
2.3 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
2.4 PM61321 1 FLANGE フランジ FE
2.5 K5169A 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02.5X004(ｽﾃﾝﾚｽ) FE
2.6 PM61030 1 SHAFT シャフト FE
3 PM06365 2 SHAFT シャフト FE
4 N40256 4 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X003 ｸﾎﾞﾐｻｷ FE
5 PM01792 1 SHAFT シャフト FE
6 W10872 2 WASHER ワッシャ WSSB12-5-2 OT
7 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
8 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
9 PM02MS0 2 COLLAR カラー FE
10 PP00690 1 RETAINER, WIRING 押え 配線 FE
11 K5255A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
11.1 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
12 PM02GW1 1 BKT ＢＫＴ FE
12.1 PJ13271 1 SHEET シート OT
12.2 PJ12921 2 WASHER ワッシャ OT
12.3 PS02492 1 SHEET シート OT
13 H5321A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
14 W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
15 S1031A 6 CIR-CLIP サークリップ STW 10 OT
16 W10049 6 WASHER ワッシャ LRB10-1.0 OT
17 H4202Z 6 BEARING ベアリング 6900ZZ OT
18 PP00440 4 RETAINER, WIRING 押え 配線 FE
19 K5255A 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
19.1 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
20 XN00221 2 SCREW ネジ OT
21 H5288A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
21.1 W1011A 8 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
22 PP01660 1 COVER, WIRING カバー 配線 FE
23 K5255A 3 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
23.1 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
26 PP00680 2 RETAINER, WIRING 押え 配線 FE
27 K5255A 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
6. CONVEYOR / コンベア 213 PTS-NXT-09JE
