6. CONVEYOR / コンベア 216 PTS-NXT-09JE
6.2.2. M6S-DOUBLE CONVEYOR 11/13
6.2.2. M6S-ダブルコンベア 11/13
UQ01353
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
56 PM02HC0 1 BKT ＢＫＴ FE
56.1 PJ13271 1 SHEET シート OT
56.2 PJ12921 2 WASHER ワッシャ OT
56.3 PS02492 1 SHEET シート OT
57 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
58 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
59 H5288A 12 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
60 W1011A 12 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
61 AA46G04 3 PULLEY プーリ OT
61.1 PM02050 12 COLLAR カラー FE
62 PZ31900 12 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 OT
63 PJ12122 3 PULLEY プーリ OT
66 PM61334 3 PULLEY プーリ AL
66.1 PZ31890 12 SCREW, C/R TRUSS 小ネジ 十穴トラス OT
66.2 PZ14360 12 SPRING スプリング FE
67 S1046A 3 CIR-CLIP サークリップ WR19 OT
67.1 PM61362 3 FLANGE フランジ FE
68 H4104A 6 BEARING ベアリング DDA-2520 OT
68.1 PM61352 3 FLANGE フランジ FE
68.2 PZ31880 9 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 OT
69 PM10312 3 COLLAR カラー FE
70 PZ16792 3 PULLEY プーリ AL
72 PM63090 3 HOLDER ホルダ FE
73 XN00231 1 SCREW ネジ OT
74 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
74.1 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
75 S40288 2 SENSOR センサ EX-19A-PN-R OT
76 K5175T 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02X005(0ﾊﾞﾝ1ｼｭ)SUS FE
77 K20089 12 CAP キャップ C04 OT
78 PZ09960 9 BOLT, HEX SOCKET ボルト 六角穴 OT
79 H5291B 3 BOLT, HEX SOCKET ボルト 六角穴 M04X018 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
93 PB02690 1 BKT ＢＫＴ FE
94 K5357M 2 SCREW, HEX SOCKET COUNTERSUN
K
小ネジ 六角穴皿 M03X006 FE
6. CONVEYOR / コンベア 215 PTS-NXT-09JE
6. CONVEYOR / コンベア 216 PTS-NXT-09JE

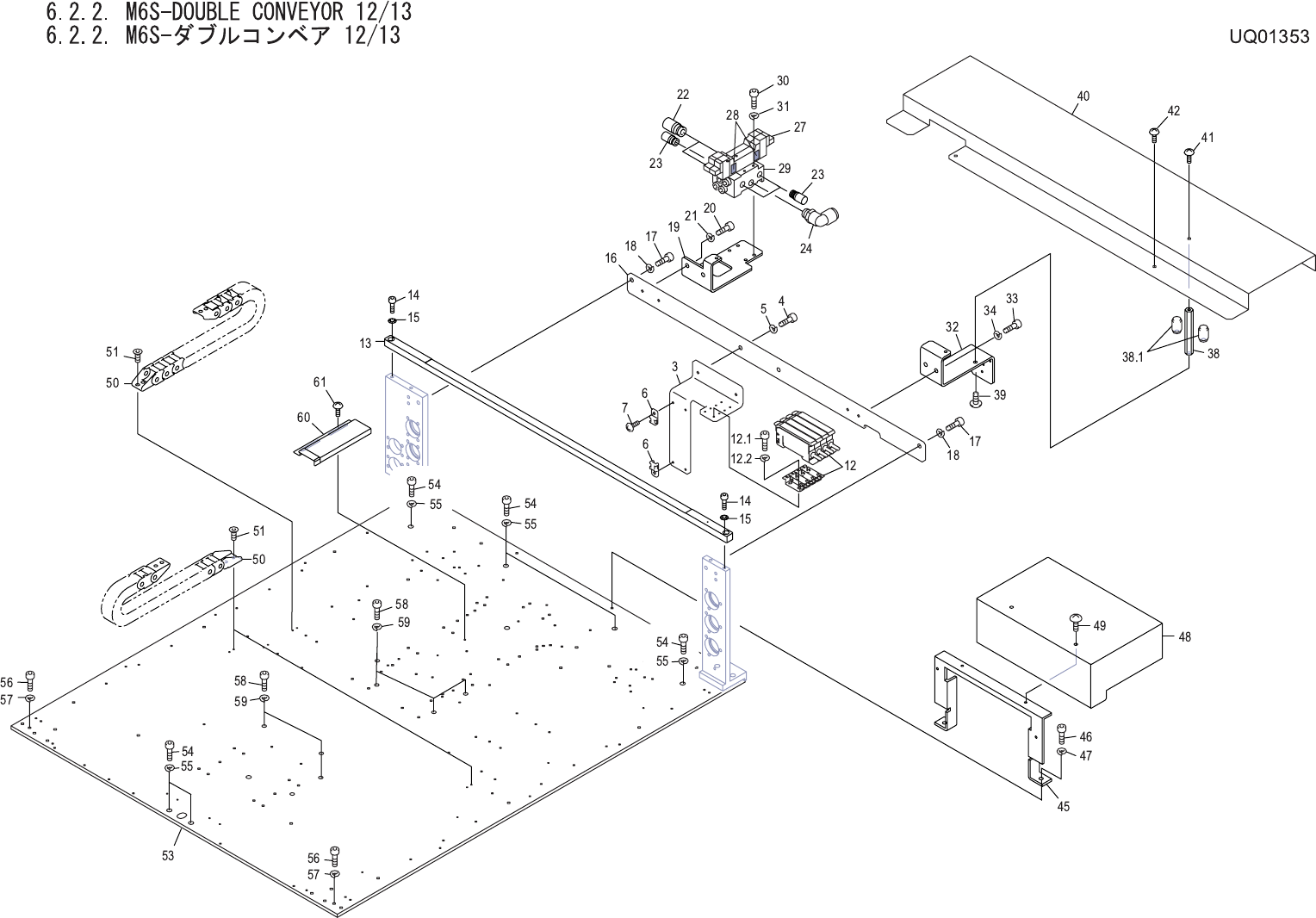

6.2.2. M6S-DOUBLE CONVEYOR 12/13
6.2.2. M6S-ダブルコンベア 12/13
UQ01353
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
3 PB66890 1 BKT ＢＫＴ FE
4 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
5 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
6 S2025A 4 SHEET シート CTAM1 OT
7 K5207A 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X005 ﾕﾆｸﾛﾒｯｷ FE
12 A1068D 4 AMPLIFIER, SENSOR アンプ センサ HPX-NT4 OT
12.1 H5273A 8 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
12.2 W1021A 8 WASHER, LOCK ワッシャ スプリング 3M/M FE
13 AA1BC01 1 PLATE, REFERENCE プレート 基準 OT
14 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
15 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
16 PB66910 1 BKT ＢＫＴ FE
17 H5299A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
18 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
19 PB21130 1 BKT, MANIFOLD ＢＫＴ マニホールド FE
20 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
21 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
22 S1056A 2 SILENCER サイレンサ AN101-01 OT
23 A3034A 3 PLUG 埋栓 PT1/8 OT
24 Y3079S 1 UNION, ELBOW ユニオン エルボ KQ2L08-01S OT
27 H1337K 2 VALVE, SOL バルブ ＳＯＬ SY3240-5LOZ OT
28 PX02870 2 NAMEPLATE, SOL 銘板 ＳＯＬ PL
29 M1034R 1 MANIFOLD マニホールド SS5Y3-41-02-C6 OT
30 H5295A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X035 FE
31 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
32 PB21120 1 BKT ＢＫＴ FE
33 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
34 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
38 PM04520 1 STAND スタンド FE
38.1 K20075 2 CAP キャップ KQ2C06-00 OT
39 K5209A 1 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X008 ﾕﾆｸﾛﾒｯｷ FE
40 PB16641 1 COVER カバー FE
41 K5209A 1 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X008 ﾕﾆｸﾛﾒｯｷ FE
42 K5207A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X005 ﾕﾆｸﾛﾒｯｷ FE
45 PB13991 1 BKT ＢＫＴ FE
46 H5297A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X008 FE
47 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
48 PB14012 1 COVER カバー FE
