1.5.1 H12S HEAD 2/3 1.5.1 H12S ヘッド 2/3 UH01517 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 PB38410 1 COVER カバ ー AL 1.1 PS00242 1 SHEET シ ート OT 1.2 PS00232 1 SHE…
A
N
N
P
P
M
S
R
R
M
G
F
Ref.1/
Ref.1/
S
1
2
3
13
14
15
16
17
18
19
20
21
30
31
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
58
59
60
61
65
66
67
68
69
70
28
29
4
88
88
89
5
7
8
10
6
34.1
1.1
1.2
76
78
79
80
81
90
163
27
27
27
27
27
26.1
32.1
33
33
28
29
22
23
12
11.1
87
24
25
52
53
54
55
56
57
62
63
62
63
77
82
83
26.2
26
11.2
11
32.2
32.3
32
64
64
75
84
85
86
UH01517
1. PARTS PLACING / 部品装着 58 PTS-NXT-09JE

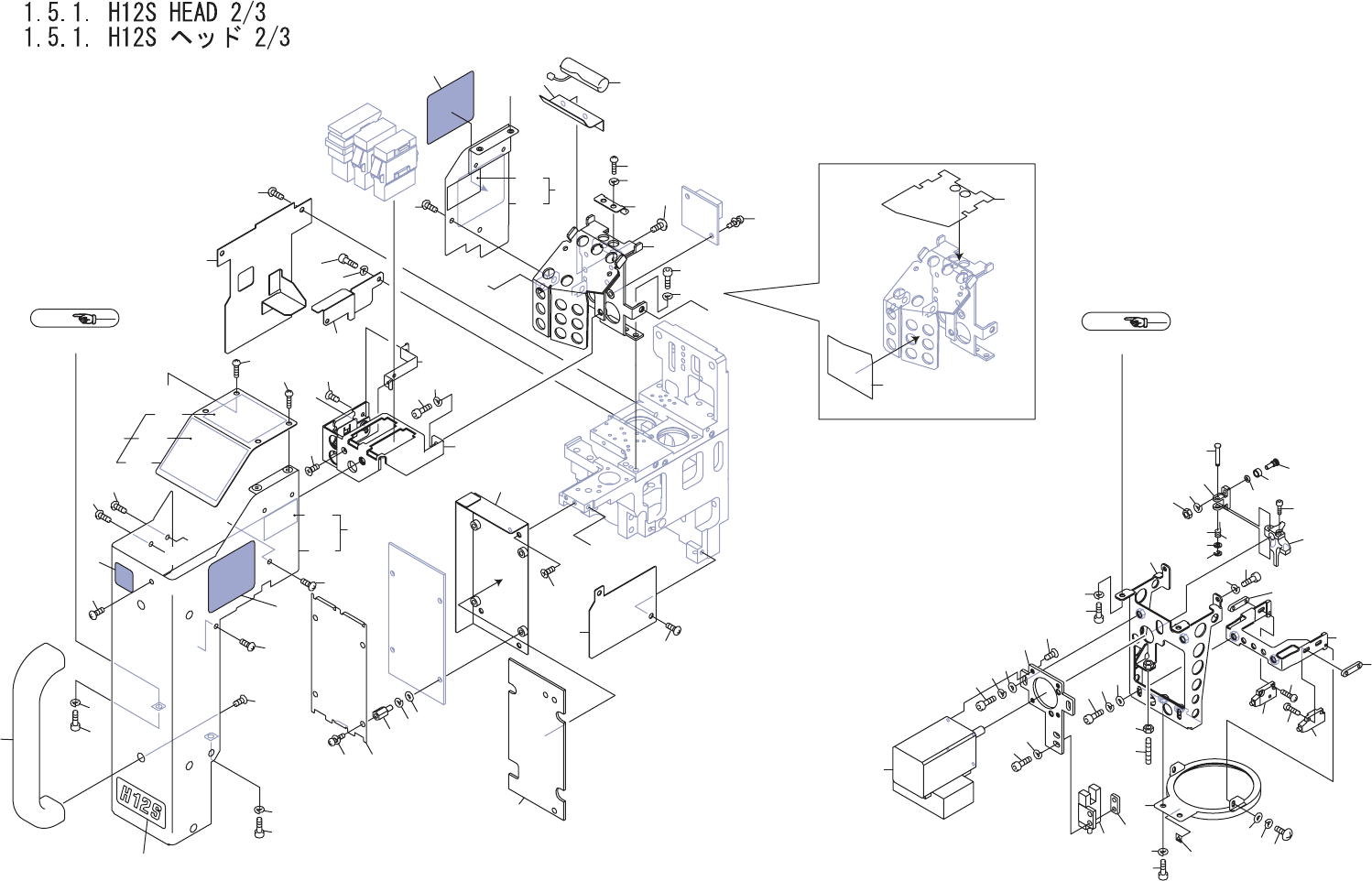

1.5.1 H12S HEAD 2/3
1.5.1 H12S ヘッド 2/3
UH01517
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB38410 1 COVER カバー AL
1.1 PS00242 1 SHEET シート OT
1.2 PS00232 1 SHEET シート OT
2 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
3 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
4 PB08933 1 BKT ＢＫＴ FE
5 K5178L 2 SCREW, C/R PAN 小ネジ 十穴鍋 M03X005 ﾆｯｹﾙﾒｯｷ FE
6 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
7 K51990 2 SCREW, WASHER ASS'Y 小ネジ 座金組込み M03X006 ﾅﾍﾞｾﾑｽ P4 FE
8 PP00264 1 BKT ＢＫＴ FE
10 K51721 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
11 AA3WM02 1 COVER カバー OT
11.1 PB45064 1 COVER カバー AL
11.2 PS00830 1 SHEET シート OT
12 K52542 2 SCREW, C/R FLAT 小ネジ 十穴平 M03X006ﾋﾗﾄｳH=0.6ﾆｯｹﾙ FE
13 PB38402 1 COVER カバー AL
14 H5273A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
15 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
16 PB09783 1 BKT ＢＫＴ FE
17 K5169H 1 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X004(ｽﾃﾝﾚｽ) FE
18 K5169M 1 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X005(ｽﾃﾝﾚｽ) FE
19 PB12161 1 COVER カバー AL
20 H5268T 2 BOLT, HEX SOCKET ボルト 六角穴 M02.5X006 FE
21 W1020H 2 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
22 PB47372 1 COVER カバー AL
23 K52542 3 SCREW, C/R FLAT 小ネジ 十穴平 M03X006ﾋﾗﾄｳH=0.6ﾆｯｹﾙ FE
24 PB47382 1 COVER カバー AL
25 K52542 2 SCREW, C/R FLAT 小ネジ 十穴平 M03X006ﾋﾗﾄｳH=0.6ﾆｯｹﾙ FE
26 AA3WL02 1 COVER カバー OT
26.1 PB45074 1 COVER カバー AL
26.2 PS00830 1 SHEET シート OT
27 K52542 5 SCREW, C/R FLAT 小ネジ 十穴平 M03X006ﾋﾗﾄｳH=0.6ﾆｯｹﾙ FE
28 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
29 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
30 PJ02873 1 HANDLE ハンドル PL
31 K5359E 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
32 AA2NA02 1 COVER カバー OT
32.1 PB45083 1 COVER カバー AL
1. PARTS PLACING / 部品装着 59 PTS-NXT-09JE
1.5.1 H12S HEAD 2/3
1.5.1 H12S ヘッド 2/3
UH01517
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
32.2 PS00252 1 SHEET シート OT
32.3 PS00262 1 SHEET シート OT
33 K52542 4 SCREW, C/R FLAT 小ネジ 十穴平 M03X006ﾋﾗﾄｳH=0.6ﾆｯｹﾙ FE
34 PP01161 1 COVER, TERMINAL カバー 端子 FE
34.1 PS00454 1 SHEET シート OT
35 K5169M 4 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X005(ｽﾃﾝﾚｽ) FE
36 W1040A 4 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
37 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
38 S32275 4 SPACER スペーサ BSL-308N OT
39 PB11642 1 COVER カバー FE
40 K51990 4 SCREW, WASHER ASS'Y 小ネジ 座金組込み M03X006 ﾅﾍﾞｾﾑｽ P4 FE
41 PB32776 1 BKT ＢＫＴ FE
42 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
43 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
44 H5268T 2 BOLT, HEX SOCKET ボルト 六角穴 M02.5X006 FE
45 W1020H 2 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
46 N1076A 1 NUT, HEX ナット 六角 M 3 P=0.5 FE
47 N4025Z 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X020 ｸﾎﾞﾐｻｷ FE
48 PB33780 1 BKT, MOTOR ＢＫＴ モータ AL
49 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
50 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
51 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
52 XM00182 1 MOTOR, STEPPING モータ ステッピング OT
53 K5169R 4 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02.6X005 FE
54 S4077K 1 SENSOR, PHOTO センサ フォト PM-F44P FE
55 PP00170 1 NUT ナット FE
56 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
57 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
58 PB42321 1 BKT ＢＫＴ FE
59 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
60 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
61 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
62 S4028H 1 SENSOR センサ EX-11A-FJ-PN(ｽﾘｯﾄﾂｷ) OT
63 K5175S 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02X005 ｽﾃﾝﾚｽ FE
64 PP01250 2 NUT ナット FE
65 PB38662 1 COVER カバー FE
66 H5273A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
67 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
