7. PARTS SUPPLY / 部品供給 40 PTS-NXT-09JE
7.1.5. M6S-DEVICE BASE 1/2
7.1.5. M6S-デバイスベース 1/2
UD00827
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
96 PM87890 1 PIN, PIVOT ピン 支点 FE
97 S1024A 2 CIR-CLIP サークリップ ST-EW- 6 FE
98 PM87911 2 COLLAR カラー FE
99 PM87873 1 LEVER, CLAMP レバー クランプ FE
100 PM87861 1 JOINT, KNUCKLE ジョイント ナックル FE
101 PM85960 1 PIN ピン FE
102 S1024A 2 CIR-CLIP サークリップ ST-EW- 6 FE
103 PM87880 1 PIN, PIVOT ピン 支点 FE
104 S1022A 2 CIR-CLIP サークリップ ST-EW- 4 FE
105 PM85930 2 LINK リンク FE
106 PM87941 1 COLLAR カラー FE
107 H5302A 1 BOLT, HEX SOCKET ボルト 六角穴 M05X020 FE
108 W1023
A
1 WASHER, LOC
K
ワッシャ ス
プ
リン
グ
5M/M FE
7. PARTS SUPPLY / 部品供給 39 PTS-NXT-09JE
7. PARTS SUPPLY / 部品供給 40 PTS-NXT-09JE

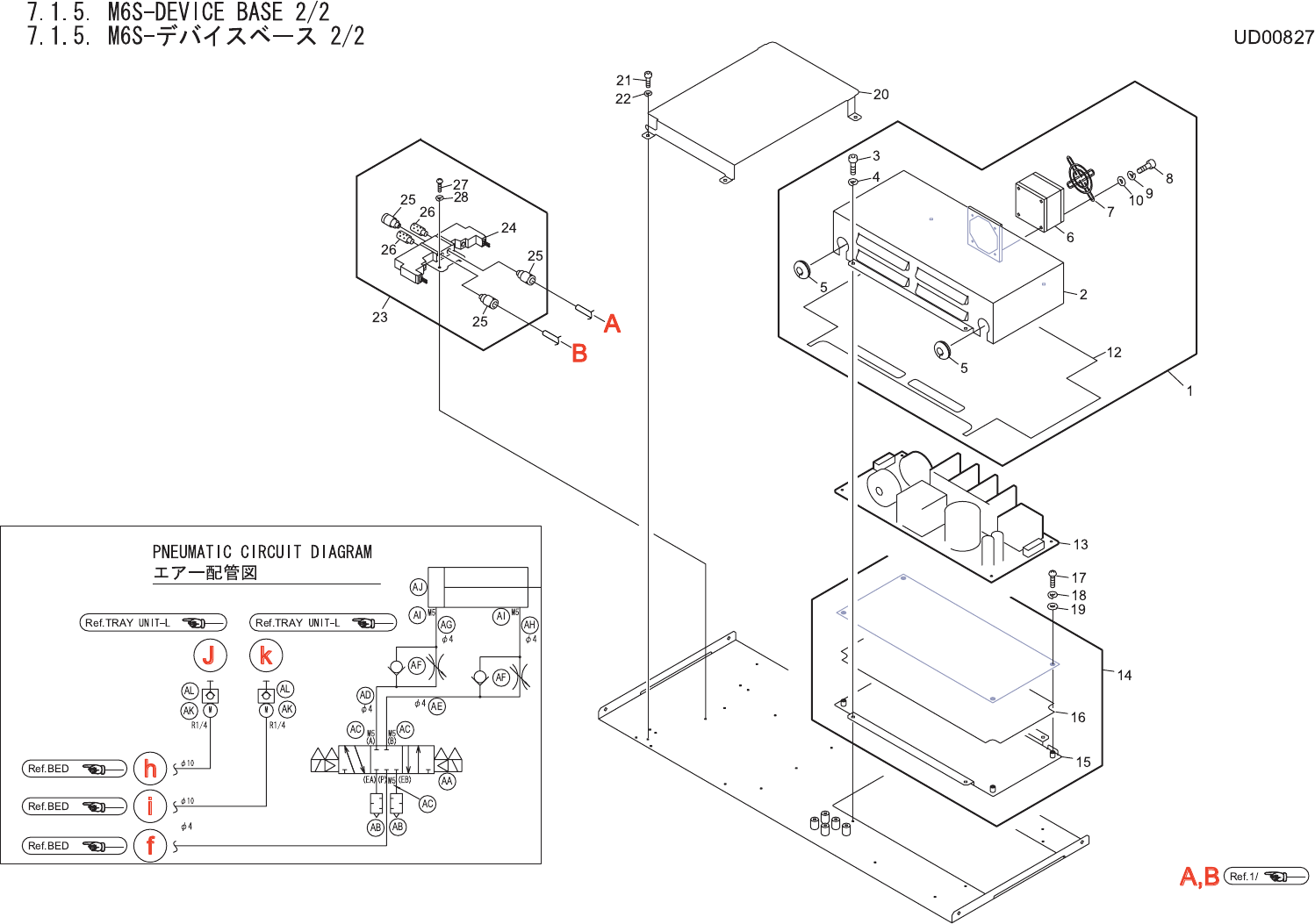

7.1.5. M6S-DEVICE BASE 2/2
7.1.5. M6S-デバイスベース 2/2
UD00827
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA54406 1 COVER カバー OT
2 PB09045 1 COVER カバー FE
3 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
4 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
5 H30860 2 BUSHING, RUBBER ブシュ ゴム C-30BW-10-1 OT
6 H30125 1 FAN ファン 109P0424F6D1 OT
7 K1141R 1 GUARD, FIN ガード フィン 109-059 OT
8 H5281A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X025 FE
9 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
10 W1040A 4 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
12 PS00133 1 SHEET シート OT
13 T41522 1 POWER SUPPLY, DC 電源 ＤＣ ZWS240PAF-24/J OT
14 AA54702 1 BOX, POWER SUPPLY ＢＯＸ 電源 OT
15 PM02653 1 BOX, POWER SUPPLY ＢＯＸ 電源 FE
16 PS00041 1 SHEET シート OT
17 K5224A 4 SCREW, C/R PAN 小ネジ 十穴鍋 M03X006 ﾆｯｹﾙﾒｯｷ FE
18 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
19 W1040A 4 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
20 PB02093 1 RETAINER, WIRING 押え 配線 FE
21 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
22 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
23 AA54301 1 VALVE, SOL バルブ ＳＯＬ OT
24 H1122K 1 VALVE, SOL バルブ ＳＯＬ SY3320-5MZ-M5-F2 OT
25 Y3061E 3 UNION, HALF ユニオン ハーフ KJS04-M5 (ｼﾛ) OT
26 S1058A 2 SILENCER サイレンサ AN120-M5 OT
27 K5178M 2 SCREW, C/R PAN 小ネジ 十穴鍋 M03X006 ﾆｯｹﾙﾒｯｷ FE
28 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
AA H1122K 1 VALVE, SOL バルブ ＳＯＬ SY3320-5MZ-M5-F2 OT
AB S1058A 2 SILENCER サイレンサ AN120-M5 OT
AC Y3061E 3 UNION, HALF ユニオン ハーフ KJS04-M5 (ｼﾛ) OT
AD PZ13980 1 TUBE チューブ TU0425B L=60 OT
AE PZ13990 1 TUBE チューブ TU0425B L=85 OT
AF K5340R 2 CONTROLLER, SPEED コントローラ スピード AS2001F-04(ｼﾛ) OT
AG PZ09200 1 TUBE チューブ TU0425 L=140 OT
AH PZ07770 1 TUBE チューブ TU0425B L=120 OT
AI Y3049G 2 UNION, ELBOW ユニオン エルボ KJL04-M5(ｼﾛ) OT
AJ S2101G 1 CYLINDER, AIR シリンダ エアー CDQSD25-40DCM-M9BL OT
AK Y3080A 2 UNION, ELBOW ユニオン エルボ KQ2L10-02S OT
7. PARTS SUPPLY / 部品供給 41 PTS-NXT-09JE
