7.2.2. TRAY UNIT-L TOWER 4/6 7.2.2. トレイユニット-L タワー部 4/6 AA1ZR13 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 78 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X…
7.2.2. TRAY UNIT-L TOWER 4/6
7.2.2. トレイユニット-L タワー部 4/6
AA1ZR13
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
40 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
41 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
42 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
43 PB92691 1 KEY キー FE
44 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
45 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
46 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
47 S31935 1 SW, LIMIT ＳＷ リミット D4NL-1HFG-B OT
47.1 N2029Z 1 NIPPLE ニップル STR13.5 OT
48 H5295A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X035 FE
49 W1022A 3 WASHER, LOCK ワッシャ スプリング 4M/M FE
50 PG00800 1 PLATE, RUBBER プレート ゴム PL
51 PM55901 4 BKT ＢＫＴ FE
52 PM008M1 2 BLOCK ブロック FE
52.1 PM55916 2 HOLDER 受け FE
53 PZ10461 4 SPRING, TORSION スプリング ネジリ FE
54 H2186X 4 PIN ピン CCGH5-36 OT
55 S1022A 8 CIR-CLIP サークリップ ST-EW- 4 OT 54-ACC
56 PM55921 4 COLLAR カラー FE
57 K1089R 4 CAM FOLLOWER カムフォロア CFS2.5-A OT
58 W1020A 4 WASHER, LOCK ワッシャ スプリング 2M/M FE
61 H21925 4 PIN, PARALLEL ピン 平行 ﾟ2X6 Aｼｭ FE
62 H5290A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
63 W1022A 8 WASHER, LOCK ワッシャ スプリング 4M/M FE
64 W1041A 8 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
65 PB20071 1 BKT ＢＫＴ FE
66 PB16220 1 BKT ＢＫＴ FE
67 PB16191 2 PLATE プレート FE
68 H5291B 4 BOLT, HEX SOCKET ボルト 六角穴 M04X018 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
69 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
70 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
71 PB31181 1 RAIL レール FE
72 PM00TK2 1 PLATE, GUIDE プレート ガイド FE
73 PM00TL2 1 PLATE, GUIDE プレート ガイド FE
74 N1081T 4 NUT, HEX ナット 六角 M 4 3ｼｭ FE
75 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
76 W1041A 4 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
77 PB68301 1 PLATE プレート FE
7. PARTS SUPPLY / 部品供給 92 PTS-NXT-09JE
7.2.2. TRAY UNIT-L TOWER 4/6
7.2.2. トレイユニット-L タワー部 4/6
AA1ZR13
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
78 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
79 PB68311 1 PLATE プレート FE
80 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
81 PZ3287
0
1 SEAL シール PL
7. PARTS SUPPLY / 部品供給 93 PTS-NXT-09JE

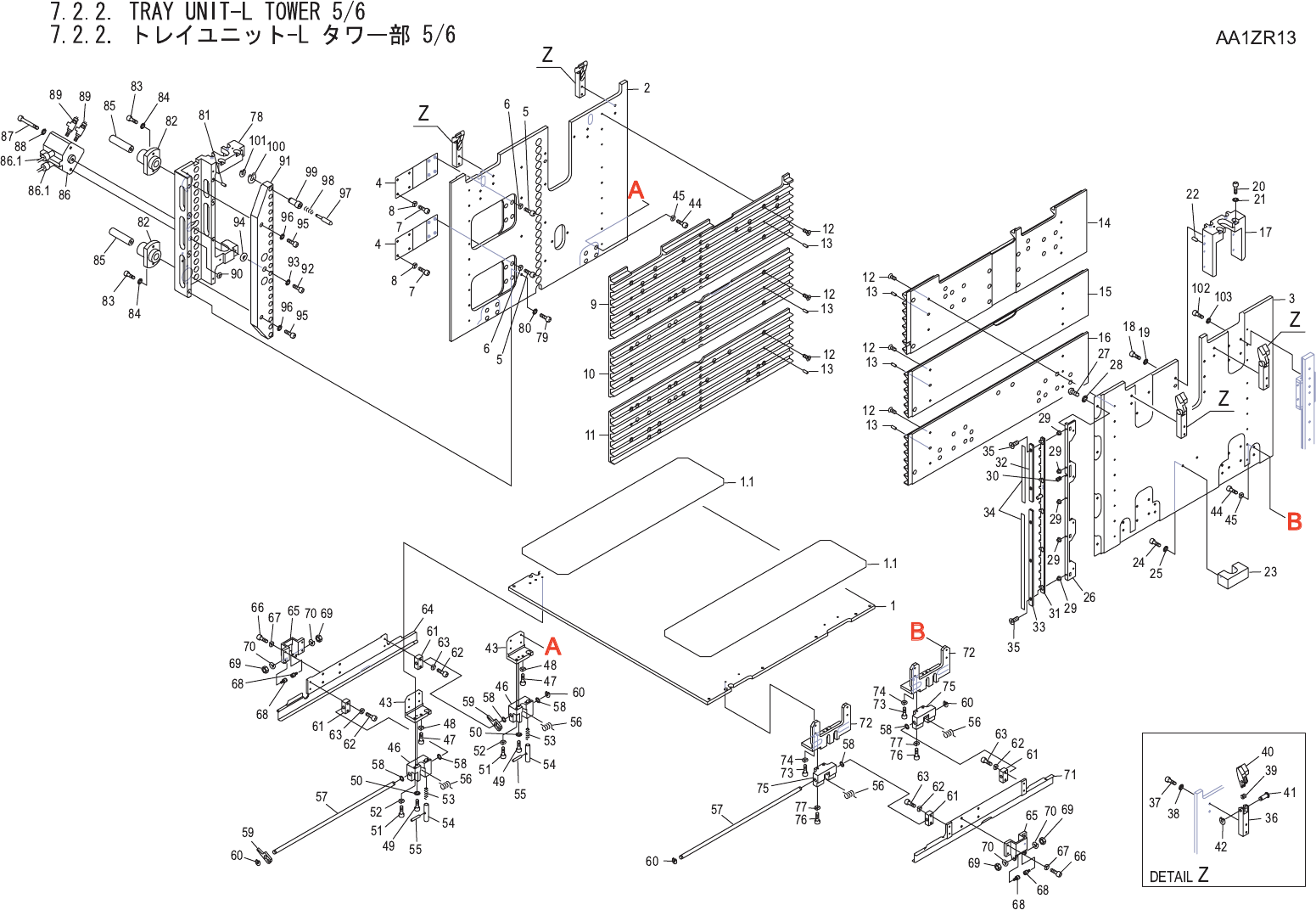

7. PARTS SUPPLY / 部品供給 94 PTS-NXT-09JE
