1. PARTS PLACING / 部品装着 70 PTS-NXT-09JE
1.5.3. H12S HEAD "Head with part side recognition"
1.5.3. H12S ヘッド "パーツ側面認識機能付きヘッド"
AA6ST00
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
76 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
77 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
78 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
79 XK04250 1 CAMERA カメラ OT
80 PM03RD2 2 BKT ＢＫＴ AL
81 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
82 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
83 XP01392 1 PRISM プリズム OT
84 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
85 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
86 XK04240 1 BOARD, PRINTED CIRCUIT 基板 プリント OT
87 K5168N 2 SCREW 小ネジ M02.5X006 ﾊﾞｲﾝﾄﾞｺﾈｼﾞ FE
88 W1020H 2 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
89 W1039H 2 WASHER, FLAT ワッシャ 平 2.5M/M FE
90 AA68C02 1 PIN, REFERENC
E
ピ
ン基準 OT
1. PARTS PLACING / 部品装着 69 PTS-NXT-09JE
1. PARTS PLACING / 部品装着 70 PTS-NXT-09JE

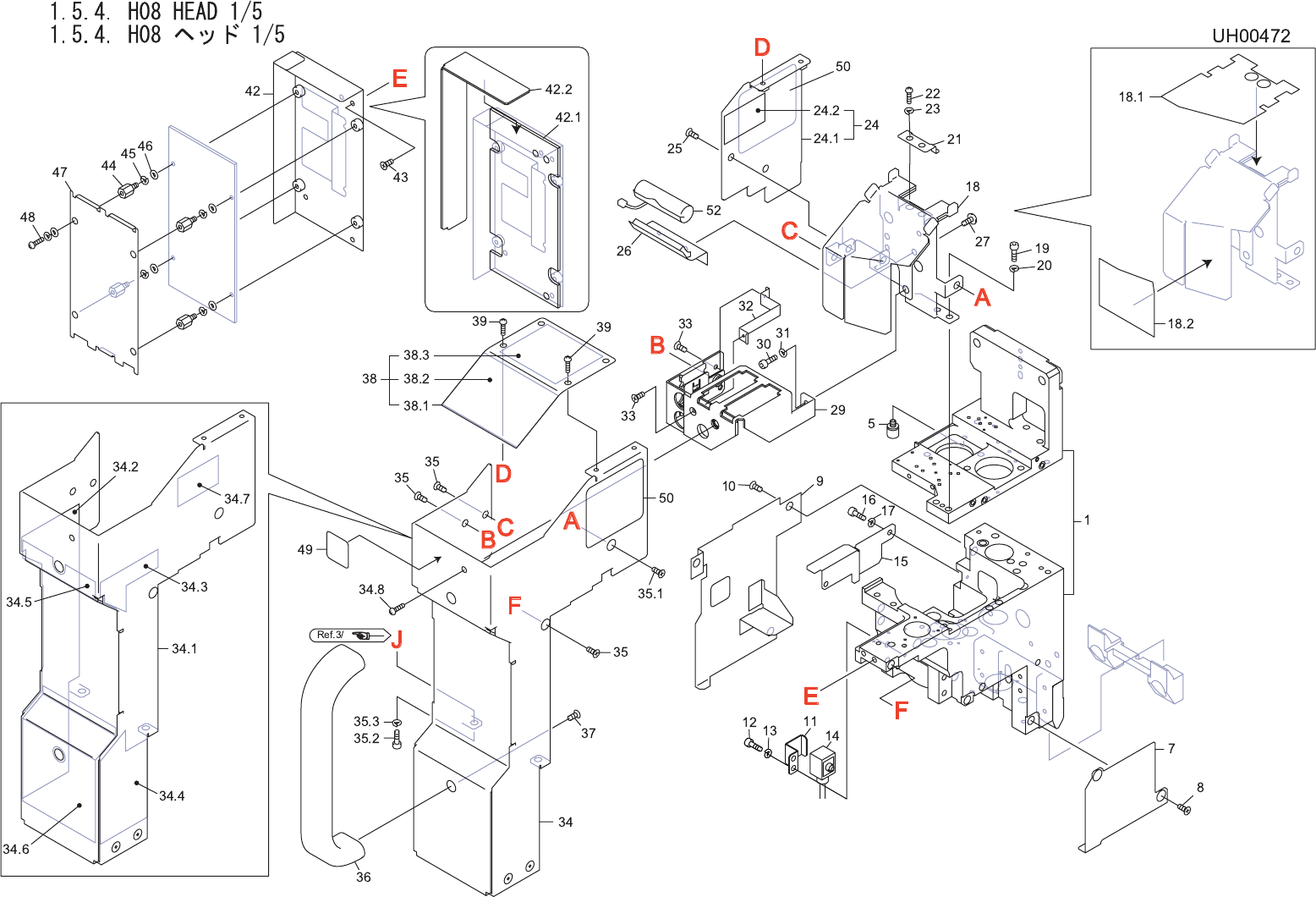

1.5.4. H08 HEAD 1/5
1.5.4. H08 ヘッド 1/5
UH00472
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA0FY06 1 BODY 本体 OT
5 S1058B 1 SILENCER サイレンサ AN120-M3 OT
7 PP01222 1 COVER カバー AL
8 K5186N 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M03X005 ﾆｯｹﾙﾒｯｷ FE
9 PB09583 1 COVER カバー AL
10 K5186N 3 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M03X005 ﾆｯｹﾙﾒｯｷ FE
11 PB02191 1 BKT, RETAINER ＢＫＴ 押え FE
12 H5268T 2 BOLT, HEX SOCKET ボルト 六角穴 M02.5X006 FE
13 W1020H 2 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
14 XS00841 1 SENSOR, PRESSURE センサ 圧力 OT
15 PB12161 1 COVER カバー AL
16 H5268T 2 BOLT, HEX SOCKET ボルト 六角穴 M02.5X006 FE
17 W1020H 2 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
18 PB08865 1 BKT, COVER ＢＫＴ カバー AL
18.1 PS00242 1 SHEET シート OT
18.2 PS00232 1 SHEET シート OT
19 H5277A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
20 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
21 PB08933 1 BKT ＢＫＴ FE
22 K5178L 2 SCREW, C/R PAN 小ネジ 十穴鍋 M03X005 ﾆｯｹﾙﾒｯｷ FE
23 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
24 AA54C01 1 COVER カバー OT
24.1 PB08847 1 COVER カバー AL
24.2 PS00830 1 SHEET シート OT
25 K5186N 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M03X005 ﾆｯｹﾙﾒｯｷ FE
26 PP00264 1 BKT ＢＫＴ FE
27 K51721 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
29 PB38402 1 BKT ＢＫＴ AL
30 H5273A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
31 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
32 PB09783 1 BKT ＢＫＴ FE
33 K5169H 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X004(ｽﾃﾝﾚｽ) FE
34 AA54D01 1 COVER カバー OT
34.1 PB78631 1 COVER カバー AL
34.2 PS00273 1 SHEET シート OT
34.3 PS00282 1 SHEET シート OT
34.4 PS00293 1 SHEET シート OT
