7.2.8. TRAY UNIT-L REMOVER(Automatic removal of used trays is supported) 2/2 7.2.8. トレイユニット-L リムーバ(段 積み時 空トレイ自動排出対応) 2/2 AA4KM08 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品…
A
AA3WH10
AA4FB00
AA47A02
19
20
21
22
23
23
24
24
25
25
26
26
27
27
28
31
30
29
32
32
32
32
17
33
1
2
3
5
6
7
8
9
10
11
12
13
18
14
15
16
AA4KM08
7. PARTS SUPPLY / 部品供給 134 PTS-NXT-09JE

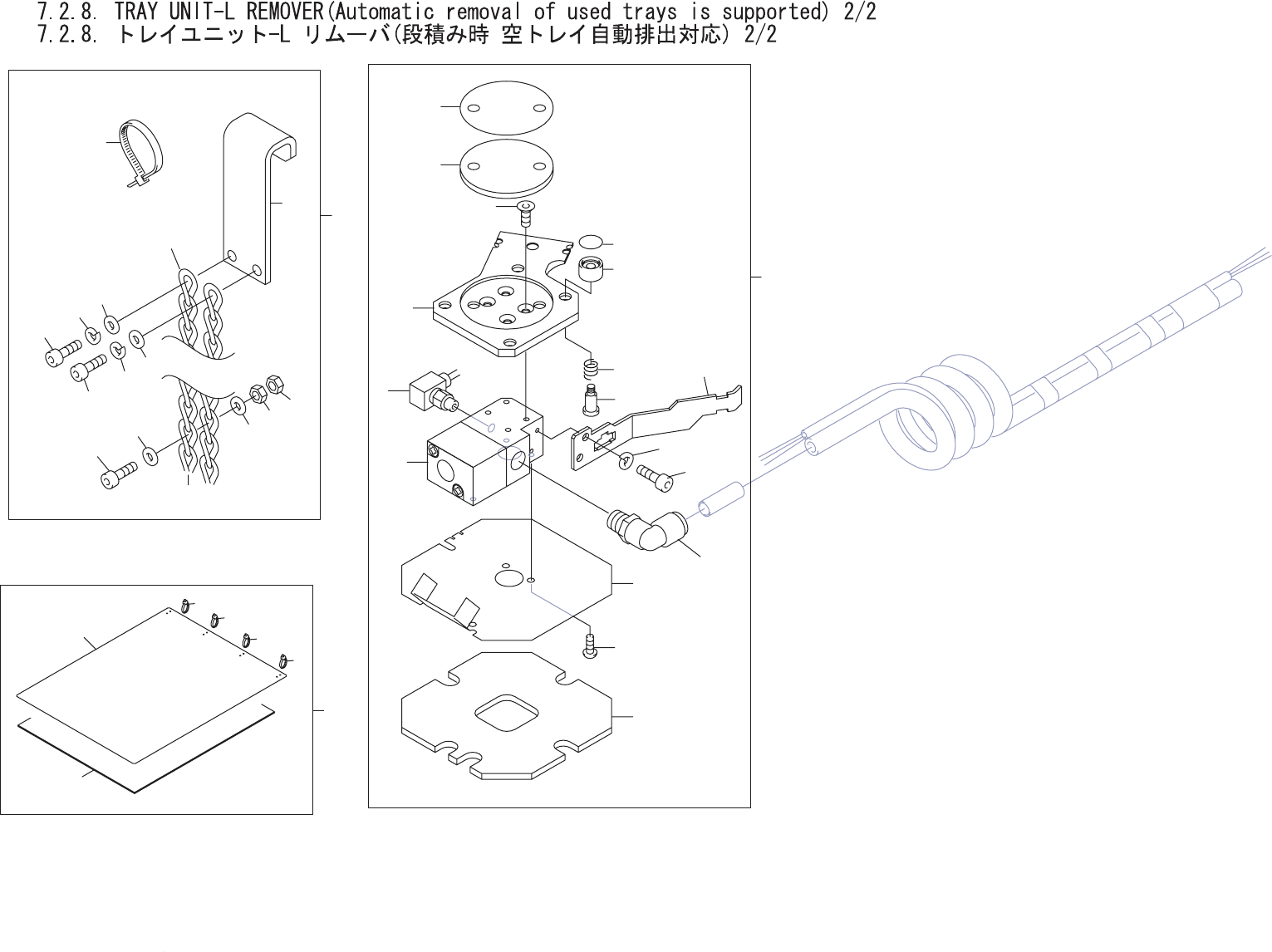

7.2.8. TRAY UNIT-L REMOVER(Automatic removal of used trays is supported) 2/2
7.2.8. トレイユニット-L リムーバ(段積み時 空トレイ自動排出対応) 2/2
AA4KM08
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA3WH09 1 REMOVER リムーバ OT
2 PB69692 1 PLATE プレート FE
3 K5255T 3 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
5 XH00911 1 GENERATOR, VACUUM 発生器 真空 OT
6 S4033G 1 SENSOR, PRESSURE センサ 圧力 PSE543-M5 OT
7 Y3079S 1 UNION, ELBOW ユニオン エルボ KQ2L08-01S OT
8 PB93140 1 BKT ＢＫＴ FE
9 H52683 2 BOLT, HEX SOCKET ボルト 六角穴 M02.5X005 FE
10 W1020H 2 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
11 PM05HT1 1 FLANGE フランジ FE
12 K5357M 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
13 PG01700 4 SHEET, RUBBER シート ゴム PL
14 M10043 4 MAGNET マグネット HXMN10 OT
15 S3253C 4 SPRING スプリング WY6-10 OT
16 PM05HW0 4 BOLT ボルト FE
17 PG04210 1 SHEET, RUBBER シート ゴム PL
18 PJ10871 1 PAD パット PL
19 AA4FB00 1 HOOK フック OT
20 PB69641 1 HOOK フック FE
21 T20430 1 CHAIN チェーン TM-104SUS-11 L=636 OT
22 H5305A 1 BOLT, HEX SOCKET ボルト 六角穴 M05X030 FE
23 W1050A 2 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5) FE
24 N1082A 2 NUT, HEX ナット 六角 M 5 P=0.8 FE
25 H5290A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
26 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
27 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
28 . 1 BAND, TIE バンド 結束 AB-100 OT
29 AA47A02 1 PLATE プレート OT
30 PB69711 1 PLATE プレート FE
31 PZ27440 1 SHEET, RUBBER シート ゴム OT
32 . 4 BAND, TIE バンド 結束 OT
33 PB8864
0
1 PLATE
プ
レート AL
7. PARTS SUPPLY / 部品供給 135 PTS-NXT-09JE
7. PARTS SUPPLY / 部品供給 136 PTS-NXT-09JE
