7.3.1. M3S-WASTE TAPE PROCESSING UNIT 7.3.1. M3S-残テープ 処理ユニ ット UC00137 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 PM007X0 1 PLATE プレート FE 2 PM04432 2 PIN ピン FE …
7. PARTS SUPPLY / 部品供給 136 PTS-NXT-09JE

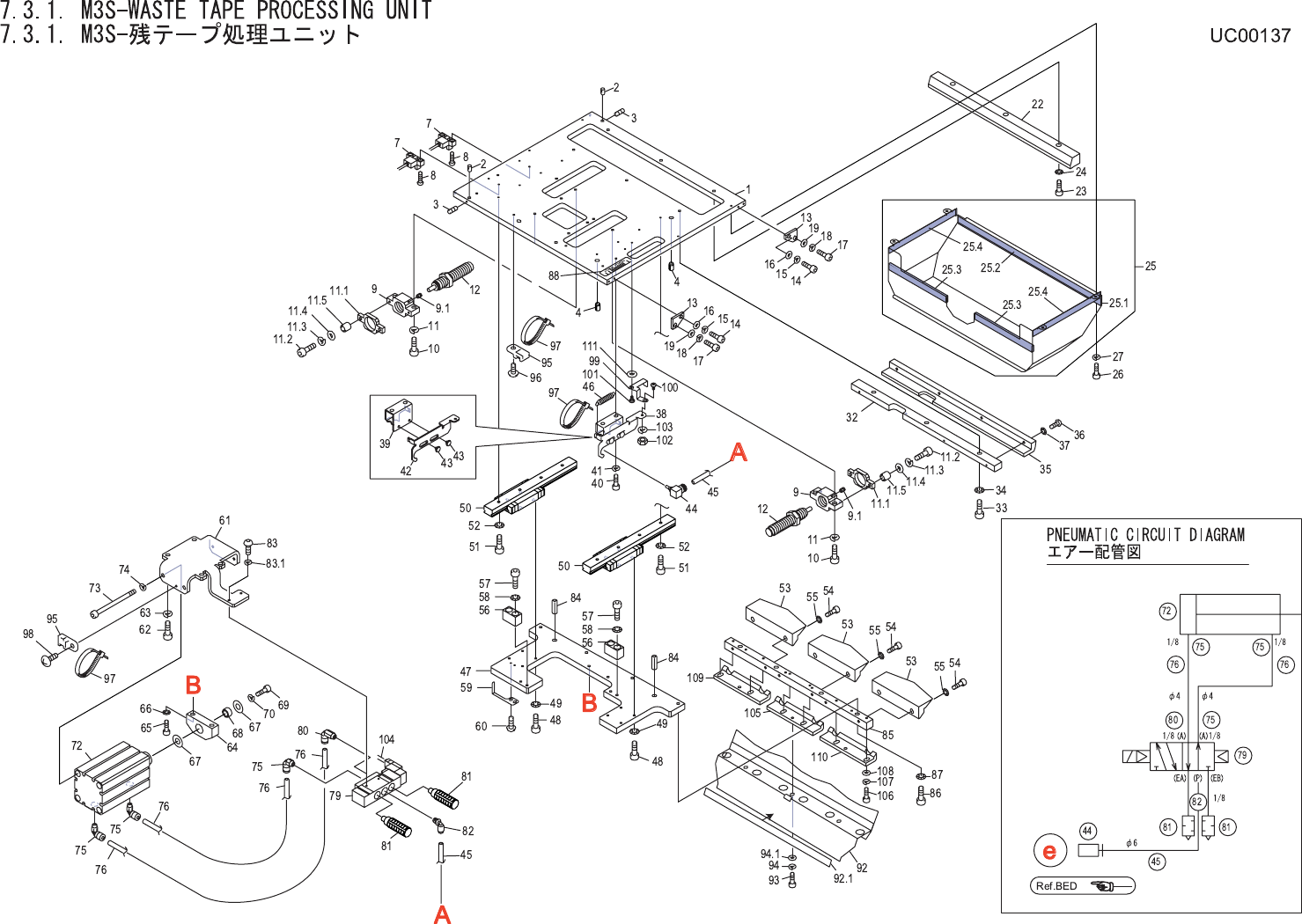

7.3.1. M3S-WASTE TAPE PROCESSING UNIT
7.3.1. M3S-残テープ処理ユニット
UC00137
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM007X0 1 PLATE プレート FE
2 PM04432 2 PIN ピン FE
3 N4019H 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X004 ﾄｶﾞﾘｻｷ FE
4 H2116C 2 PIN, PARALLEL ピン 平行 MS6-10 OT
7 S4077L 2 SENSOR, PHOTO センサ フォト PM-L44P OT
8 K51995 4 SCREW, WASHER ASS'Y 小ネジ 座金組込み M03X012 ﾅﾍﾞｾﾑｽ P4 FE
9 PM95130 2 BKT, STOPPER ＢＫＴ ストッパ FE
9.1 N4019A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X004 ｸﾎﾞﾐｻｷ FE
10 H5300A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
11 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
11.1 PG02950 2 PLATE, STOPPER プレート ストッパ PL
11.2 H5276A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
11.3 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
11.4 W1040A 4 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
11.5 PM36280 4 COLLAR カラー FE
12 A1037D 2 ABSORBER, SHOCK アブソーバ ショック RB2015 OT
13 PB68081 2 PLATE, LOCATING プレート 位置決め FE
14 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
15 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
16 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
17 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
18 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
19 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
22 PM05023 1 CUTTER, STATIONARY カッタ 固定 FE
23 H5322A 3 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
24 W1013A 3 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
25 AA3EM04 1 COVER カバー OT
25.1 PB79921 1 COVER カバー FE
25.2 PS02030 1 SHEET シート OT
25.3 PS02040 2 SHEET シート OT
25.4 PS02051 2 SHEET シート OT
26 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
27 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
32 PM007Y1 1 BAR, GUIDE バー ガイド FE
33 H5298A 3 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
34 W1012A 3 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
35 PJ11890 1 SCRAPER スクレーパ PL
36 K5256G 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X012 FE
7. PARTS SUPPLY / 部品供給 137 PTS-NXT-09JE
7.3.1. M3S-WASTE TAPE PROCESSING UNIT
7.3.1. M3S-残テープ処理ユニット
UC00137
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
37 W1010A 4 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
38 AA68E00 1 PANEL, CONNECTOR パネル コネクタ OT
39 PB93870 1 PANEL, CONNECTOR パネル コネクタ FE
40 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
41 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
42 PB90031 1 SHUTTER シャッタ FE
43 PM04403 2 PIN, GUIDE ピン ガイド FE
44 H3149W 1 PLUG, COUPLER プラグ カプラ MC-06PCL OT
45 PZ09902 1 TUBE チューブ OT
46 PB01981 1 SPRING, TENSION スプリング 引張 FE
47 PM57154 1 PLATE プレート FE
48 H5275A 8 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
49 W1010A 8 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
50 XG01021 2 GUIDE, RAIL ガイド レール OT
51 H5277A 8 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
52 W1010A 8 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
53 PT00757 3 CUTTER, MOVABLE カッタ 可動 FE
54 H5299A 6 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
55 W1012A 6 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
56 PM23112 2 BKT, STOPPER ＢＫＴ ストッパ FE
57 H5300A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
58 W1012A 4 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
59 PB02022 1 DOG ドッグ FE
60 K5174D 2 SCREW, WASHER ASS'Y 小ネジ 座金組込み M03X008P=4 ｸﾛﾒｰﾄ ﾅﾍﾞｾﾑｽﾋﾞｽ OT
61 PB22804 1 BKT, CYLINDER ＢＫＴ シリンダ FE
62 H5299A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
63 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
64 PM89883 1 BKT ＢＫＴ FE
65 H5301A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X018 FE
66 W1012A 2 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
67 PB61302 2 WASHER ワッシャ FE
68 PM03510 1 COLLAR カラー FE
69 H5341A 1 BOLT, HEX SOCKET ボルト 六角穴 M08X020 FE
70 W1025A 1 WASHER, LOCK ワッシャ スプリング 8M/M FE
72 S2124K 1 CYLINDER, AIR シリンダ エアー CQ2B40-60-DCH2143H OT
73 H5316T 2 BOLT, HEX SOCKET ボルト 六角穴 M05X100 FE
74 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
75 Y3049C 3 UNION, ELBOW ユニオン エルボ KJL04-01S OT
