1.5.4. H08 HEAD 3/5 1.5.4. H08 ヘッド 3/5 UH00472 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 73 N1074Z 2 NUT, HEX ナット 六角 M 2.5 ｽﾃﾝﾚｽ FE 73.1 W1020H 2 WASHER, LOCK ワ…

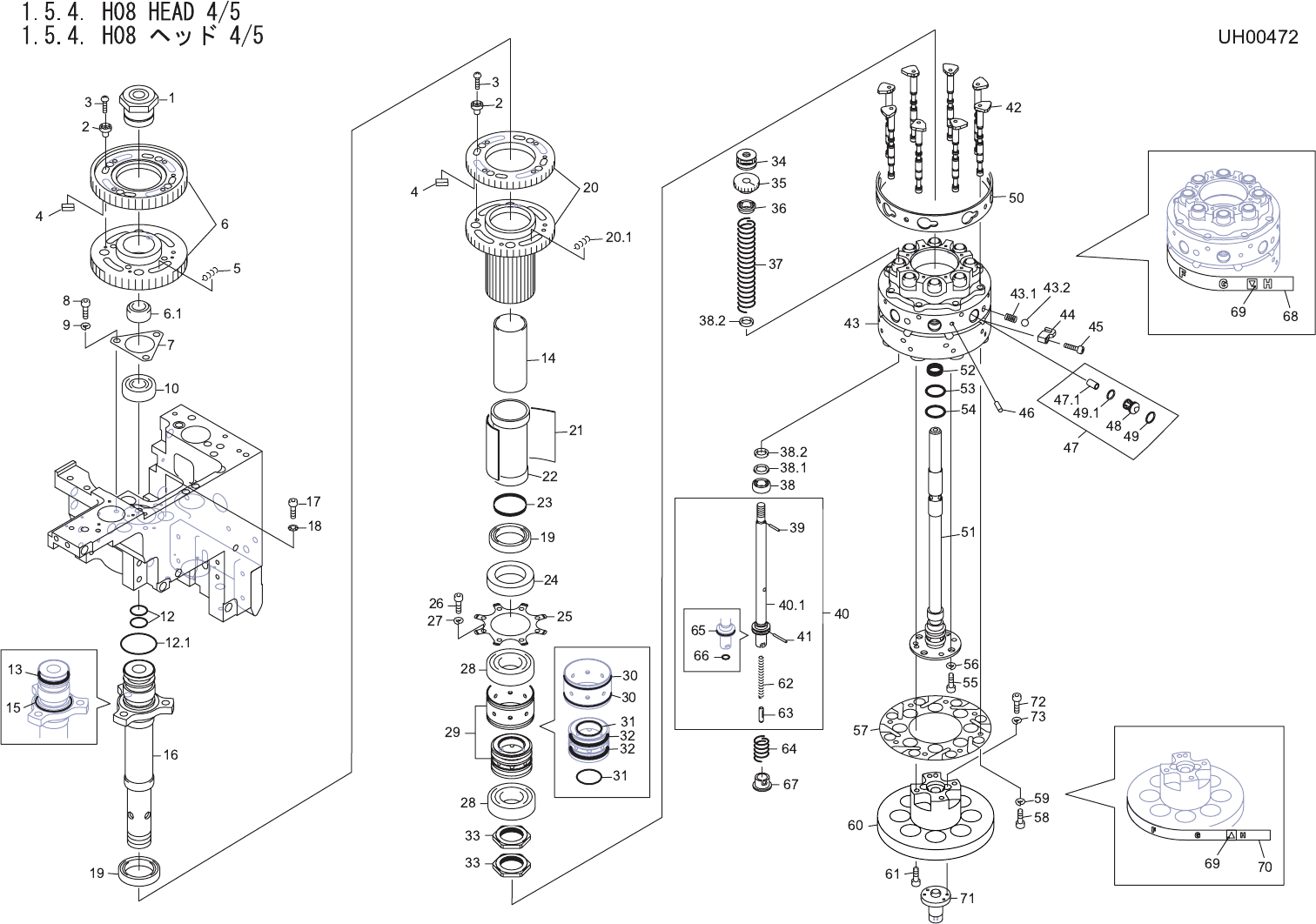

1.5.4. H08 HEAD 3/5
1.5.4. H08 ヘッド 3/5
UH00472
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
37 H5267A 2 BOLT, HEX SOCKET ボルト 六角穴 M02X008 FE
38 W1020A 2 WASHER, LOCK ワッシャ スプリング 2M/M FE
39 W1039A 2 WASHER, FLAT ワッシャ 平 2M/M FE
40 PM04641 1 COLLAR カラー AL
41 S10267 1 CIR-CLIP サークリップ STW 4 OT
42 PM04605 1 BKT ＢＫＴ AL
43 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
44 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
47 PB11751 1 BKT ＢＫＴ AL
47.1 PP01250 1 NUT ナット FE
48 H5265A 2 BOLT, HEX SOCKET ボルト 六角穴 M02X005 FE
49 W1020A 2 WASHER, LOCK ワッシャ スプリング 2M/M FE
50 XM00182 1 MOTOR, STEPPING モータ ステッピング OT
51 PM04992 1 SPACER スペーサ AL
52 PB02264 1 BKT, MOTOR ＢＫＴ モータ AL
53 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
54 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
55 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
56 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
57 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
57.1 W1040A 2 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
58 S4077K 1 SENSOR, PHOTO センサ フォト PM-F44P OT
59 PP00170 1 NUT ナット FE
60 PB09173 1 BKT ＢＫＴ FE
61 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
62 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
63 N4024A 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X012 ｸﾎﾞﾐｻｷ FE
63.1 N1076A 1 NUT, HEX ナット 六角 M 3 P=0.5 FE
64 PM69421 1 ARM アーム FE
65 H5265A 1 BOLT, HEX SOCKET ボルト 六角穴 M02X005 FE
66 PM46181 1 PIN ピン FE
67 PZ04720 1 SPRING, TORSION スプリング ネジリ FE
67.1 W1039T 1 WASHER, FLAT ワッシャ 平 2.6M/MX0.5X5 FE
68 S1020A 1 CIR-CLIP サークリップ ST-EW- 2 OT
69 PM69431 1 ARM アーム FE
70 PM04564 2 PIN, ROLLER ピン ローラ FE
71 PM04573 2 ROLLER ローラ FE
72 PM04551 2 COLLAR カラー FE
1. PARTS PLACING / 部品装着 78 PTS-NXT-09JE
1.5.4. H08 HEAD 3/5
1.5.4. H08 ヘッド 3/5
UH00472
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
73 N1074Z 2 NUT, HEX ナット 六角 M 2.5 ｽﾃﾝﾚｽ FE
73.1 W1020H 2 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
74 K51696 4 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02.6X008 FE
75 S4028H 1 SENSOR センサ EX-11A-FJ-PN(ｽﾘｯﾄﾂｷ) OT SET
76 K5175R 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02X004 ｽﾃﾝﾚｽ FE 75-ACC
77 PB02280 1 BKT ＢＫＴ FE
78 H5268T 4 BOLT, HEX SOCKET ボルト 六角穴 M02.5X006 FE
79 W1020H 4 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
80 PX02280 1 SEAL, BAR CODE シール バーコード OT
81 PX0019
0
1 NAMEPLAT
E
銘板 PL
1. PARTS PLACING / 部品装着 79 PTS-NXT-09JE
