This page intentionally blank. 8. ACCESSORIES / アクセサリ 247 PTS-NXT-09JE
8.6.1. PCU 4/4
UX04200(M3S)
UX04300(M6S)
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
38 PB58171 2 BKT ＢＫＴ FE
39 H5426L 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010(3ｶ ｼﾛ) FE
40 W1106D 4 WASHER, LOCK ワッシャ スプリング 4M/M(3ｶ ｼﾛ) FE
41 S3021G 2 SPRING スプリング WL5-40 OT
42 N4034F 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X015(3ｶ ｼﾛ) FE
43 N1079X 2 NUT, HEX ナット 六角 M04 3ｼｭ(3ｶ ｼﾛ) FE
44 XW00490 2 WIRE ワイヤ OT
47 S30180 2 STOPPER ストッパ AZXHC15-15-M4 OT
48 K1138D 1 COLLAR カラー NCLM4-15-22 OT
50 H54261 1 BOLT, HEX SOCKET ボルト 六角穴 M04X045(3ｶ ｼﾛ) FE
51 W1106D 1 WASHER, LOCK ワッシャ スプリング 4M/M(3ｶ ｼﾛ) FE
52 N10037 1 NUT ナット RNSB4 OT
53 A5039N 2 RETAINER, WIRING 押え 配線 AL3 OT
54 K5180R 2 SCREW, C/R PAN 小ネジ 十穴鍋 M04X008(3ｶ ｼﾛ) FE
55 W1106D 2 WASHER, LOCK ワッシャ スプリング 4M/M(3ｶ ｼﾛ) FE
56 W1108S 2 WASHER, FLA
T
ワッシャ 平 M4X0.8X9(1W-4)(3ｶ ｼﾛ) FE
NOTE.1:Required when using M3S DEVICE PALLET.
:M3Sデバイスパレットに必要となります。
8. ACCESSORIES / アクセサリ 246 PTS-NXT-09JE
This page intentionally blank.
8. ACCESSORIES / アクセサリ 247 PTS-NXT-09JE

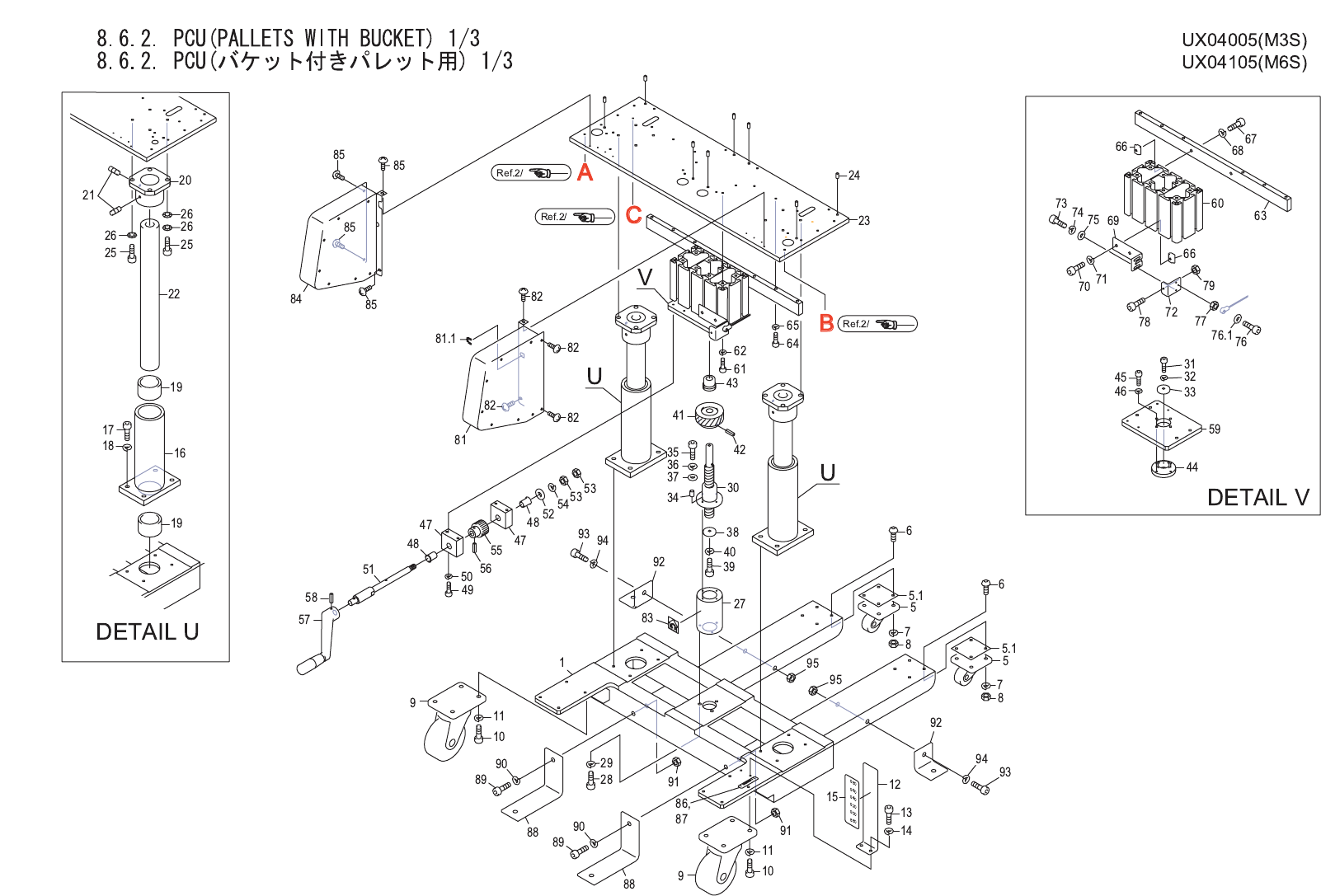

8. ACCESSORIES / アクセサリ 248 PTS-NXT-09JE
