8.6.2. PCU(PALLETS WITH BUCKET) 1/3 UX04005(M3S) 8.6.2. PCU(バケット 付きパレ ット用) 1/3 UX04105(M6S) No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 78 H5309C 1 BOLT, HEX SOCK…

100%1 / 897
8.6.2. PCU(PALLETS WITH BUCKET) 1/3
UX04005(M3S)
8.6.2. PCU(バケット付きパレット用) 1/3
UX04105(M6S)
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
41 PM25691 1 GEAR, SPIRAL BEVEL ギヤ スパイラルベベル OT
42 H2065A 1 PIN, SPRING ピン スプリング 5ﾟX40 FE
43 H4121T 1 BEARING ベアリング NAX1523 OT
44 PM87590 1 HOLDER, BEARING ホルダ ベアリング AL
45 H5427E 4 BOLT, HEX SOCKET ボルト 六角穴 M05X018(3ｶ ｼﾛ) FE
46 W1106E 4 WASHER, LOCK ワッシャ スプリング 5M/M(3ｶ ｼﾛ) FE
47 PM87600 2 BLOCK ブロック AL
48 H48987 2 BEARING, DRY ベアリング ドライ JZF12-20 OT
49 H5427S 4 BOLT, HEX SOCKET ボルト 六角穴 M05X050(3ｶ ｼﾛ) FE
50 W1106E 4 WASHER, LOCK ワッシャ スプリング 5M/M(3ｶ ｼﾛ) FE
51 PM65583 1 SHAFT シャフト FE
52 W1090C 1 WASHER ワッシャ WSSB20-10-3 OT
53 N1094D 2 NUT, HEX ナット 六角 M10 3ｼｭ(3ｶ ｼﾛ) FE
54 W1106K 1 WASHER, LOCK ワッシャ スプリング 10M/M(3ｶ ｼﾛ) FE
55 PM65561 1 GEAR, SPIRAL BEVEL ギヤ スパイラルベベル OT
56 H2031C 1 PIN, SPRING ピン スプリング ﾟ5X20 FE
57 XH01150 1 HANDLE ハンドル OT
58 H2063T 1 PIN, SPRING ピン スプリング ﾟ5X25 FE
59 PB55301 1 PLATE プレート AL
60 XH00950 1 FRAME フレーム OT
61 H5337K 4 BOLT, HEX SOCKET ボルト 六角穴 M06X120(3ｶ ｼﾛ) FE
62 W1106F 4 WASHER, LOCK ワッシャ スプリング 6M/M(3ｶ ｼﾛ) FE
63 PM93200 1 BAR バー AL
64 H54277 6 BOLT, HEX SOCKET ボルト 六角穴 M06X040(3ｶ ｼﾛ) FE
65 W1106F 6 WASHER, LOCK ワッシャ スプリング 6M/M(3ｶ ｼﾛ) FE
66 N10034 4 NUT ナット SFB-103(M6) OT
67 H54274 2 BOLT, HEX SOCKET ボルト 六角穴 M06X025(3ｶ ｼﾛ) FE
68 W1106F 2 WASHER, LOCK ワッシャ スプリング 6M/M(3ｶ ｼﾛ) FE
69 PB65801 1 BKT ＢＫＴ FE
70 H5425D 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015(3ｶ ｼﾛ) FE
71 W1106F 2 WASHER, LOCK ワッシャ スプリング 6M/M(3ｶ ｼﾛ) FE
72 PB65811 1 BKT ＢＫＴ FE
73 H5426L 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010(3ｶ ｼﾛ) FE
74 W1106D 2 WASHER, LOCK ワッシャ スプリング 4M/M(3ｶ ｼﾛ) FE
75 W1043C 2 WASHER, FLAT ワッシャ 平 4W-4(3ｶ ｼﾛ) FE
76 H54252 1 BOLT, HEX SOCKET ボルト 六角穴 M03X008(3ｶ ｼﾛ) FE
76.1 W1108B 1 WASHER, FLAT ワッシャ 平 M03(3ｶ ｼﾛ) FE
77 N1079F 1 NUT, HEX ナット 六角 M03(3ｶ ｼﾛ) FE
8. ACCESSORIES / アクセサリ 250 PTS-NXT-09JE
8.6.2. PCU(PALLETS WITH BUCKET) 1/3
UX04005(M3S)
8.6.2. PCU(バケット付きパレット用) 1/3
UX04105(M6S)
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
78 H5309C 1 BOLT, HEX SOCKET ボルト 六角穴 M05X050ｾﾞﾝﾈｼﾞ(3ｶ ｼﾛ) FE
79 N1079H 1 NUT, HEX ナット 六角 M05(3ｶ ｼﾛ) FE
81 PB80010 1 COVER カバー FE
81.1 H3064A 1 BUSHING ブシュ KG-012 OT
82 K5172L 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
83 PZ17690 1 SEAL シール PL
84 PB80000 1 COVER カバー FE
85 K5172L 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
86 PX05180 1 SEAL, BAR CODE シール バーコード OT M3S
87 PX05190 1 SEAL, BAR CODE シール バーコード OT M6S
88 PB60540 2 BKT ＢＫＴ FE T parts
89 H5428X 2 BOLT, HEX SOCKET ボルト 六角穴 M08X055(3ｶ ｼﾛ) FE T parts
90 W1106G 2 WASHER, LOCK ワッシャ スプリング 8M/M(3ｶ ｼﾛ) FE T parts
91 N1079L 2 NUT, HEX ナット 六角 M08(3ｶ ｼﾛ) FE T parts
92 PB66530 2 BKT ＢＫＴ FE T parts
93 H5353K 2 BOLT, HEX SOCKET ボルト 六角穴 M08X105(3ｶ ｼﾛ) FE T parts
94 W1106G 2 WASHER, LOCK ワッシャ スプリング 8M/M(3ｶ ｼﾛ) FE T parts
95 N1079L 2 NUT, HE
X
ナット 六角 M08(3ｶ ｼﾛ) FE T parts
8. ACCESSORIES / アクセサリ 251 PTS-NXT-09JE
A
Y
X
DETAIL X
DETAIL W
A
B
X

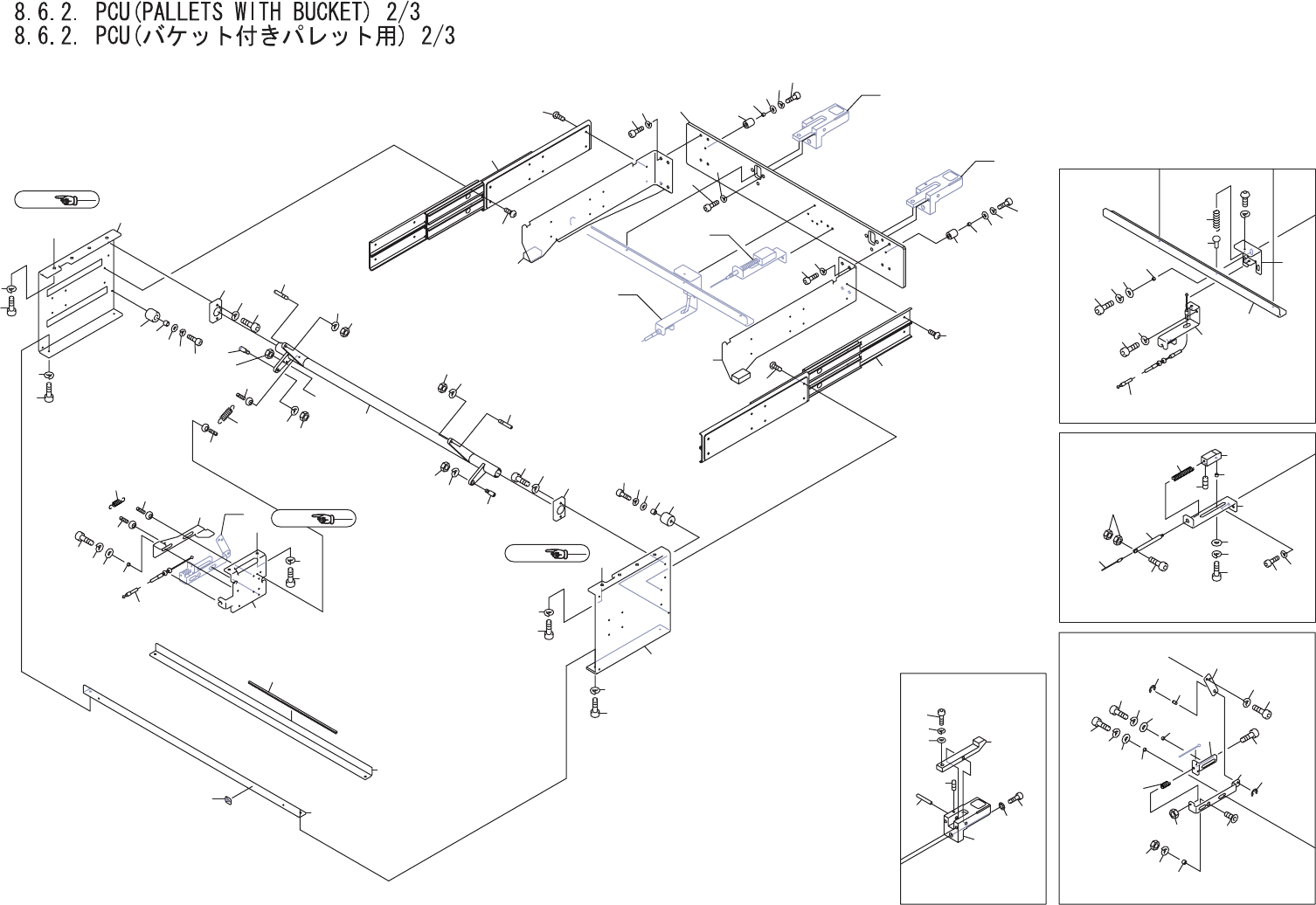

Ref.1/
Ref.1/
DETAIL Y
E
E
Z
DETAIL Z
C
Ref.1/
W
14
14
14
14
13
13
35
36
35
36
37
38
39
37
38
39
15
24
22
25
26
28
29
25
26
17
8
12
11
10
8
9
9
12
11
10
27
30
31
32
28.1
28.2
50
51
52
5
1
18
19
2
133
53
54
55
56
57
60
58
59
66
67
68
69
70
71
72
73
48
82
83
113
118
110
80
82
83
123
107
107
108
109
108
109
104
104
105
106
105
106
81
81
95
92
94
93
96
97
98
99
100
101
100
134
101
111
112
124
124
127
128
125
126
120
121
122
115
116
117
3
4
6
3
4
7
119
114
56.1
61
62
63
64
65
74
75
76
77
78
103
102
129
130
131
132
1.1
UX04105(M6S)
UX04005(M3S)
8. ACCESSORIES / アクセサリ 252 PTS-NXT-09JE
