8.6.2. PCU(PALLETS WITH BUCKET) 2/3 UX04005(M3S) 8.6.2. PCU(バケット 付きパレ ット用) 2/3 UX04105(M6S) No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 97 H5426M 2 BOLT, HEX SOCK…

100%1 / 897
8.6.2. PCU(PALLETS WITH BUCKET) 2/3
UX04005(M3S)
8.6.2. PCU(バケット付きパレット用) 2/3
UX04105(M6S)
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
51 W1106E 2 WASHER, LOCK ワッシャ スプリング 5M/M(3ｶ ｼﾛ) FE
52 W1108C 2 WASHER, FLAT ワッシャ 平 M05(3ｶ ｼﾛ) FE
53 PB60391 1 BKT ＢＫＴ FE
54 H5427B 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012(3ｶ ｼﾛ) FE
55 W1106E 2 WASHER, LOCK ワッシャ スプリング 5M/M(3ｶ ｼﾛ) FE
56 PM02EF0 1 BLOCK ブロック FE
56.1 N4027D 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X005(3ｶ ｼﾛ) FE
57 PM93241 1 COLLAR カラー FE
58 H5426N 2 BOLT, HEX SOCKET ボルト 六角穴 M04X015(3ｶ ｼﾛ) FE
59 W1106D 2 WASHER, LOCK ワッシャ スプリング 4M/M(3ｶ ｼﾛ) FE
60 W1043C 2 WASHER, FLAT ワッシャ 平 4W-4(3ｶ ｼﾛ) FE
61 PM93321 1 SHAFT シャフト FE
62 PZ25650 1 SPRING スプリング FE
63 W1095B 1 WIRE ワイヤ TM-173-D2 L=310 Y=ﾟ3.2 OT
64 H54254 1 BOLT, HEX SOCKET ボルト 六角穴 M03X012(3ｶ ｼﾛ) FE
65 N1079F 2 NUT, HEX ナット 六角 M03(3ｶ ｼﾛ) FE
66 PB60351 1 SLIDER スライダ FE
67 PM82131 3 COLLAR カラー FE
68 H5426L 3 BOLT, HEX SOCKET ボルト 六角穴 M04X010(3ｶ ｼﾛ) FE
69 W1106D 3 WASHER, LOCK ワッシャ スプリング 4M/M(3ｶ ｼﾛ) FE
70 W1108S 3 WASHER, FLAT ワッシャ 平 M4X0.8X9(1W-4)(3ｶ ｼﾛ) FE
71 PB60381 1 BKT ＢＫＴ FE
72 H5426L 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010(3ｶ ｼﾛ) FE
73 W1106D 2 WASHER, LOCK ワッシャ スプリング 4M/M(3ｶ ｼﾛ) FE
74 XW00420 1 WIRE ワイヤ OT
75 H51368 1 BOLT, STOPPER ボルト ストッパ STEHN5.5A OT
76 S30197 1 SPRING スプリング SWY11-40 OT
77 K5258R 1 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X015(3ｶ ｼﾛ) FE
78 W1106D 1 WASHER, LOCK ワッシャ スプリング 4M/M(3ｶ ｼﾛ) FE
80 PB96760 1 ARM アーム FE
81 PM93102 2 HOLDER ホルダ FE
82 H5426N 4 BOLT, HEX SOCKET ボルト 六角穴 M04X015(3ｶ ｼﾛ) FE
83 W1106D 4 WASHER, LOCK ワッシャ スプリング 4M/M(3ｶ ｼﾛ) FE
92 PB60314 1 BKT ＢＫＴ FE
93 H5427C 2 BOLT, HEX SOCKET ボルト 六角穴 M05X015(3ｶ ｼﾛ) FE
94 W1106E 2 WASHER, LOCK ワッシャ スプリング 5M/M(3ｶ ｼﾛ) FE
95 PB77890 1 SLIDER スライダ FE
96 PM82131 2 COLLAR カラー FE
8. ACCESSORIES / アクセサリ 254 PTS-NXT-09JE

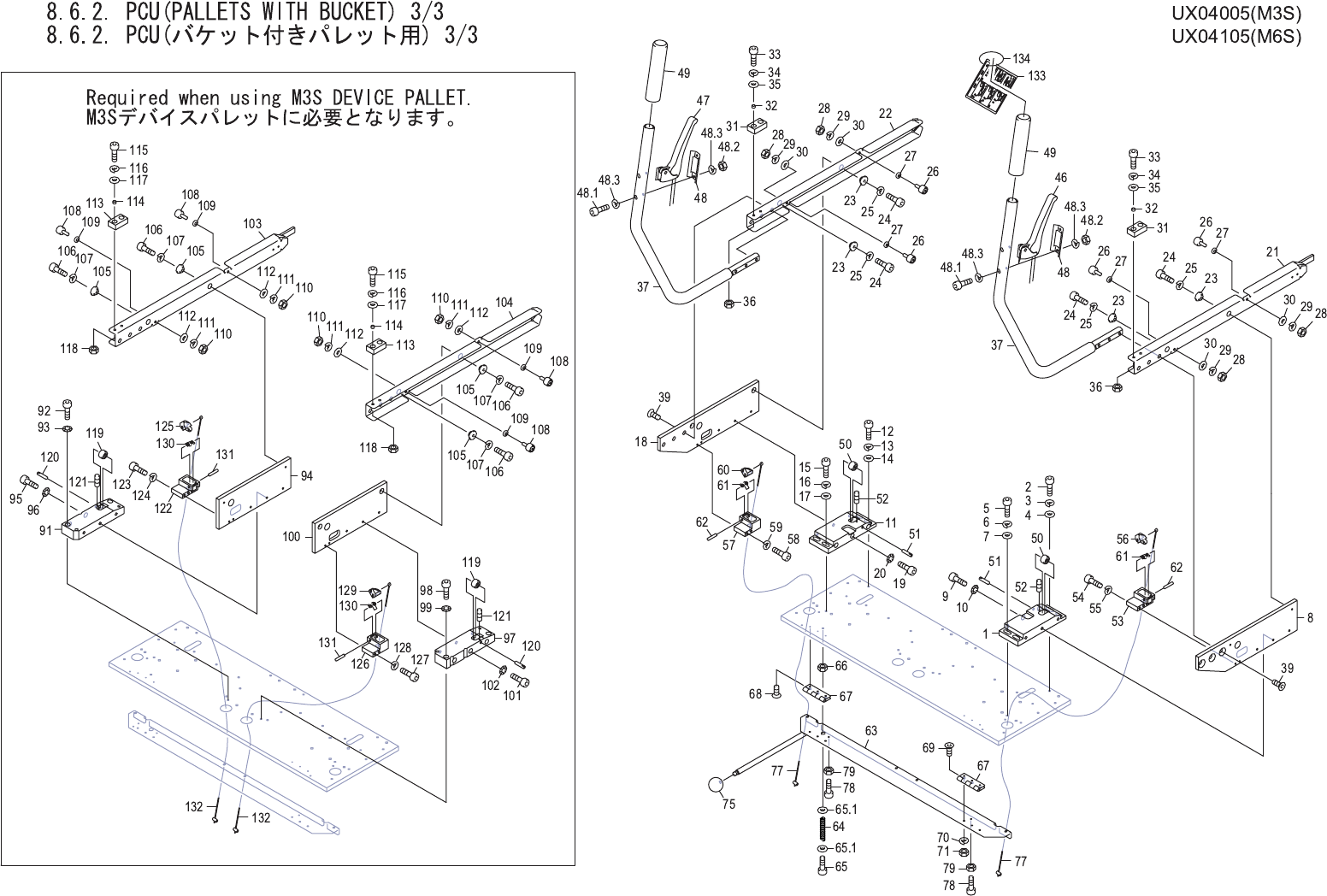

8.6.2. PCU(PALLETS WITH BUCKET) 2/3
UX04005(M3S)
8.6.2. PCU(バケット付きパレット用) 2/3
UX04105(M6S)
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
97 H5426M 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012(3ｶ ｼﾛ) FE
98 W1106D 2 WASHER, LOCK ワッシャ スプリング 4M/M(3ｶ ｼﾛ) FE
99 W1043C 2 WASHER, FLAT ワッシャ 平 4W-4(3ｶ ｼﾛ) FE
100 S2003L 2 SHAFT シャフト BSPO 4-20 OT
101 H3038Z 2 HOOK フック BSPO 4-15 OT
102 PZ21160 1 SPRING, TENSION スプリング 引張 FE
103 S3250S 1 SPRING スプリング AWT8-45 OT
104 PM02RK0 2 PIN ピン FE
105 N1079Z 2 NUT, HEX ナット 六角 M06 3ｼｭ(3ｶ ｼﾛ) FE
106 W1106F 2 WASHER, LOCK ワッシャ スプリング 6M/M(3ｶ ｼﾛ) FE
107 PM93230 2 PIN ピン FE
108 N1079K 2 NUT, HEX ナット 六角 M06(3ｶ ｼﾛ) FE
109 W1106F 2 WASHER, LOCK ワッシャ スプリング 6M/M(3ｶ ｼﾛ) FE
110 PB60421 1 LINK リンク FE
111 H5426M 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012(3ｶ ｼﾛ) FE
112 W1106D 2 WASHER, LOCK ワッシャ スプリング 4M/M(3ｶ ｼﾛ) FE
113 PB60433 1 SLIDER スライダ FE
114 PM82131 2 COLLAR カラー FE
115 H5426M 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012(3ｶ ｼﾛ) FE
116 W1106D 2 WASHER, LOCK ワッシャ スプリング 4M/M(3ｶ ｼﾛ) FE
117 W1108S 2 WASHER, FLAT ワッシャ 平 M4X0.8X9(1W-4)(3ｶ ｼﾛ) FE
118 PB60443 1 SLIDER スライダ FE
119 PM82131 2 COLLAR カラー FE
120 H5426M 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012(3ｶ ｼﾛ) FE
121 W1106D 2 WASHER, LOCK ワッシャ スプリング 4M/M(3ｶ ｼﾛ) FE
122 W1043C 2 WASHER, FLAT ワッシャ 平 4W-4(3ｶ ｼﾛ) FE
123 PM93210 1 PIN ピン FE
124 S1003F 2 CIR-CLIP サークリップ ST-EW-4(3ｶ ｼﾛ) OT
125 W1092L 1 WASHER ワッシャ WSSB8-4-5 OT
126 K5359X 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X012(3ｶ ｼﾛ) FE
127 N1079X 1 NUT, HEX ナット 六角 M04 3ｼｭ(3ｶ ｼﾛ) FE
128 W1106D 1 WASHER, LOCK ワッシャ スプリング 4M/M(3ｶ ｼﾛ) FE
129 S3019Y 1 SPRING スプリング WR6-70 OT
130 H54265 1 BOLT, HEX SOCKET ボルト 六角穴 M04X065(3ｶ ｼﾛ) FE
131 N1079G 1 NUT, HEX ナット 六角 M04(3ｶ ｼﾛ) FE
132 XW00411 1 WIRE ワイヤ OT
133 PZ30600 1 SEAL シール PL
134 N1079G 1 NUT, HE
X
ナット 六角 M04(3ｶ ｼﾛ) FE
8. ACCESSORIES / アクセサリ 255 PTS-NXT-09JE
