1.5.5. H08 HEAD(AUTO BACKUP PIN EQUIPMENT)
1.5.5. H08 ヘッド(自動バックアップピン機能)
AA15W06
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA17R06 1 CHUCK チャック OT
3 RH15563 1 HARNESS ハーネス OT
5 XK02640 1 BOARD, PRINTED CIRCUIT 基板 プリント OT
6 K5175W 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X006 ｽﾃﾝﾚｽ FE
7 W1039A 2 WASHER, FLAT ワッシャ 平 2M/M FE
8 PB11253 1 BKT, SENSOR ＢＫＴ センサ FE
9 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
10 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
11 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
18 PB39800 1 DOG, SW ドッグ ＳＷ FE
19 K5173X 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X004(0ﾊﾞﾝ3ｼｭ)ｺｸｼｮｸｸﾛﾒｰﾄ FE
19.1 W1020A 2 WASHER, LOCK ワッシャ スプリング 2M/M FE
20 PB39810 1 DOG, SW ドッグ ＳＷ FE
21 K51747 2 SCREW, C/R PAN 小ネジ 十穴鍋 M01.7X003(0ﾊﾞﾝ3ｼｭ)ｺｸｼｮｸｸﾛﾒｰﾄ FE
22 PB30982 1 BKT, SENSOR ＢＫＴ センサ FE
23 K5256A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X008 FE
24 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
25 PM84300 1 FLANGE フランジ AL
26 H5265A 3 BOLT, HEX SOCKET ボルト 六角穴 M02X005 FE
27 W1020A 3 WASHER, LOCK ワッシャ スプリング 2M/M FE
28 H5265A 1 BOLT, HEX SOCKET ボルト 六角穴 M02X005 FE
29 H5266A 1 BOLT, HEX SOCKET ボルト 六角穴 M02X006 FE
30 W1020A 1 WASHER, LOCK ワッシャ スプリング 2M/M FE
31 XS01841 1 CYLINDER シリンダ OT
32 H5267A 3 BOLT, HEX SOCKET ボルト 六角穴 M02X008 FE
33 W1020A 3 WASHER, LOCK ワッシャ スプリング 2M/M FE
34 PM55702 1 SHAFT シャフト FE
35 PM55001 1 BUSHING, GUIDE ブシュ ガイド OT
37 K5169W 1 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X006(ﾕﾆｸﾛ.ｸﾛ) FE
40 AA53A00 1 SENSOR センサ OT
41 S40580 1 SENSOR センサ E3T-FD14 OT
42 XS02680 1 SLIT スリット OT
43 K5175W 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X006 ｽﾃﾝﾚｽ FE
45 PJ06031 1 PLATE, ACRYLIC プレート アクリル OT
46 H1122D 1 VALVE, SOL バルブ ＳＯＬ SYJ3140-5M0U OT
47 . 1 GASKET ガスケット SYJ3000-14-2 OT 46-ACC
48 . 2 SCREW 小ネジ SY100-33-3 OT 46-ACC
49 PX0229
0
1 SEAL, BAR COD
E
シール バーコード OT
1. PARTS PLACING / 部品装着 87 PTS-NXT-09JE
A
A
C
B
G
G
J
F
C
A
F
K
K
L
L
B
J
T
U
U
T
23
22
1
1
1
2
3
4
5
6
5
6
7
7
8
8
9
10
11
12
13
14
15
19
21
24
25
26
27
28
29
31
32
33
34
36
37
38
39
40
51
52
53
54
55
56
59
60
61
62
63
64
63
64
63
64
65
66
70
71
72
73
74
76
77
78
19.1
19.2
67
68
15.1
65.1
65.1
65.1
35
16
17
18
20
45
46
47
35.1
35.2
35.3
35.4
41
44
90
1
42
43
1
42
43
75
79
80
80
81
82
81
82
83
84
85
84
85
86
87
88
89
65.2
AA6SR00
1. PARTS PLACING / 部品装着 88 PTS-NXT-09JE

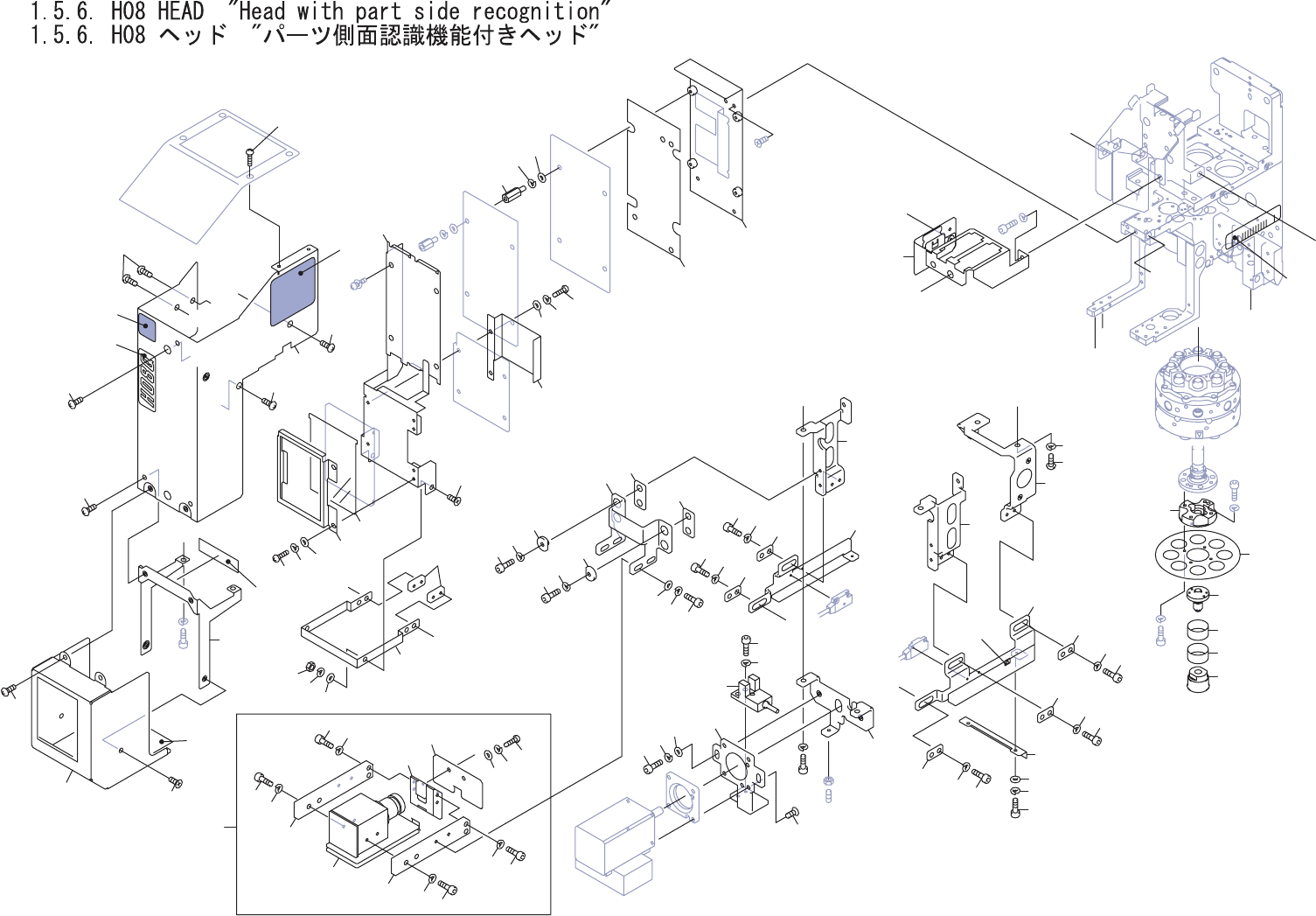

1.5.6. H08 HEAD "Head with part side recognition"
