1 - 26
www.asm-smt.com
Standard Nozzles in the 4xxx Series (403x: TPU, 404x: Ceramic)
4032
L = 9.700 mm, r
tip
= 0.900 mm
Tip: 2.100 x 1.540 mm (LxW)
Item no. 03099701
4034
L = 9.000 mm, r
tip
= 1.000 mm
Tip: 2.900 x 1.650 mm (LxW)
Item no. 03099697
4036
L = 9.600 mm, r
tip
= 0.900 mm
Tip: 1.700 x 1.100 mm (LxW)
Item no. 03099718
4042
L = 9.400 mm, r
tip
= 0.750 mm
Tip: 1.760 x 1.200 mm (LxW)
Item no. 03105707
4044
L = 8.600 mm, r
tip
= 1.000 mm
Tip: 1.725 x 1.200 mm (LxW)
Item no. 03105711
4046
L = 9.650 mm, r
tip
= 0.750 mm
Tip: 1.540 x 1.100 mm (LxW)
Item no. 03105714
1 - 27
www.asm-smt.com

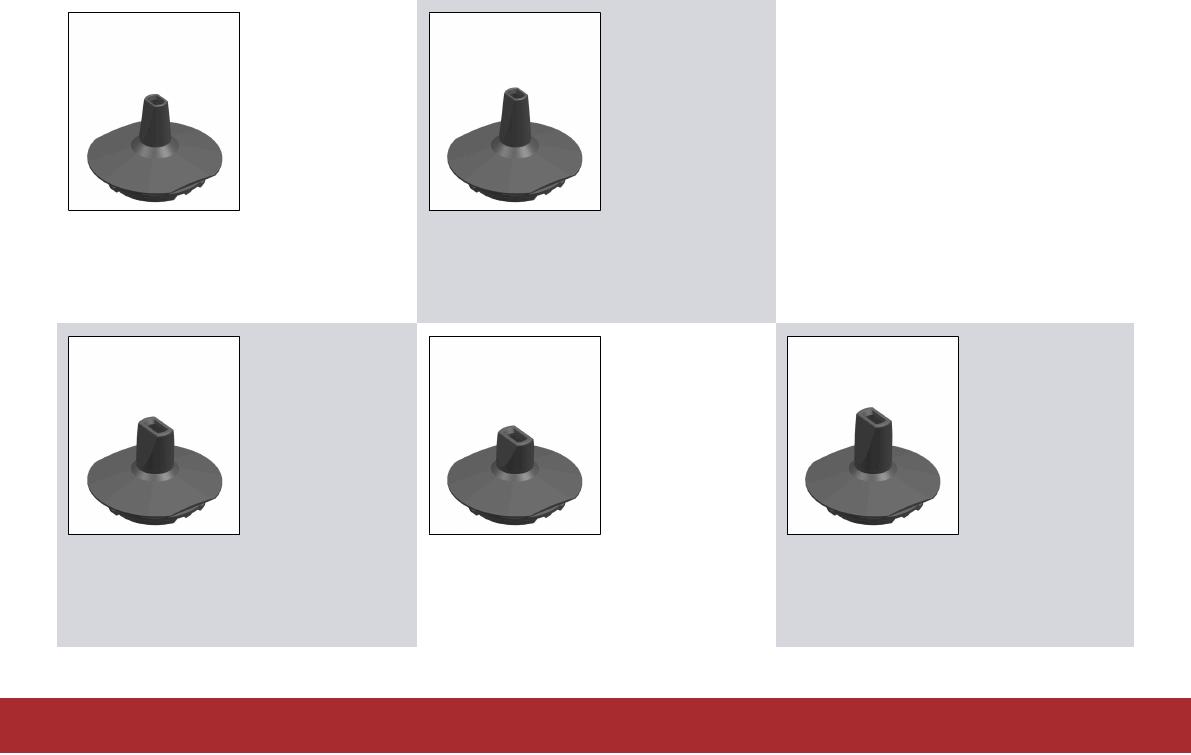

Standard Nozzles in the 4xxx Series (TPU)
4033
L = 8.700 mm
Tip: 2.200 x 1.600 mm (LxW)
Item no. 03099713
4133
L = 9.400 mm
Tip: 2.200 x 1.600 mm (LxW)
Item no. 03099716
4035
L = 8.400 mm
Tip: 3.500 x 1.900 mm (LxW)
Item no. 03099728
4135
L = 7.400 mm
Tip: 3.500 x 1.900 mm (LxW)
Item no. 03099722
4235
L = 9.400 mm
Tip: 3.500 x 1.900 mm (LxW)
Item no. 03098748
1 - 28
www.asm-smt.com

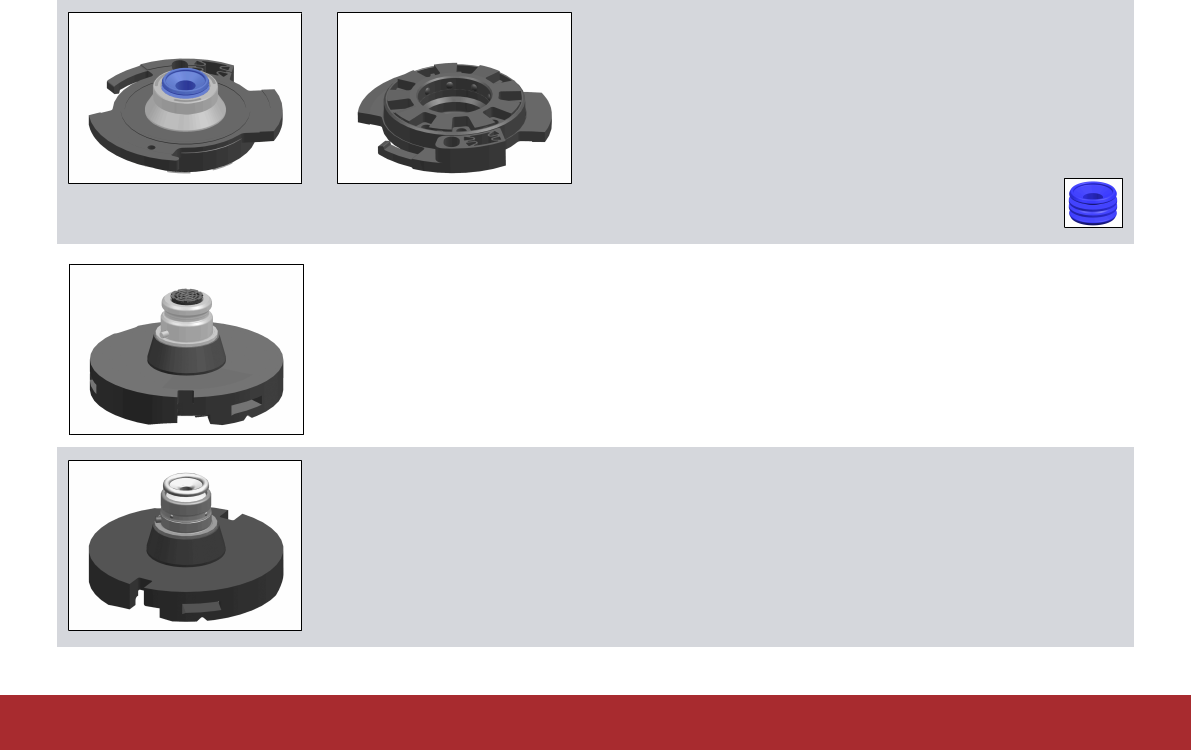

Nozzle Adapters
Nozzle adapter 5xx
Item no. 03011583
This nozzle adapter is needed when using 4xx nozzles on
a 5xx Twin Head.
This is already included with 5xx series nozzles but must
be ordered separately for 4xx series nozzles.
Nozzle adapter rubber seal (spare part)
Item no. 03007323 (10 x)
Nozzle adapter 20xx/28xx to 5xx
Item no. 03077941
This adapter includes the nozzle adapter 5xx (item no.03011583).
Nozzle adapter 7xx/9xx to 4xx
Item no. 00330027
This adapter does NOT include the nozzle adapter 5xx (item no.03011583).
