CM602-L
安装手册
1.3
周边装置和电缆的连接
Page 1-32

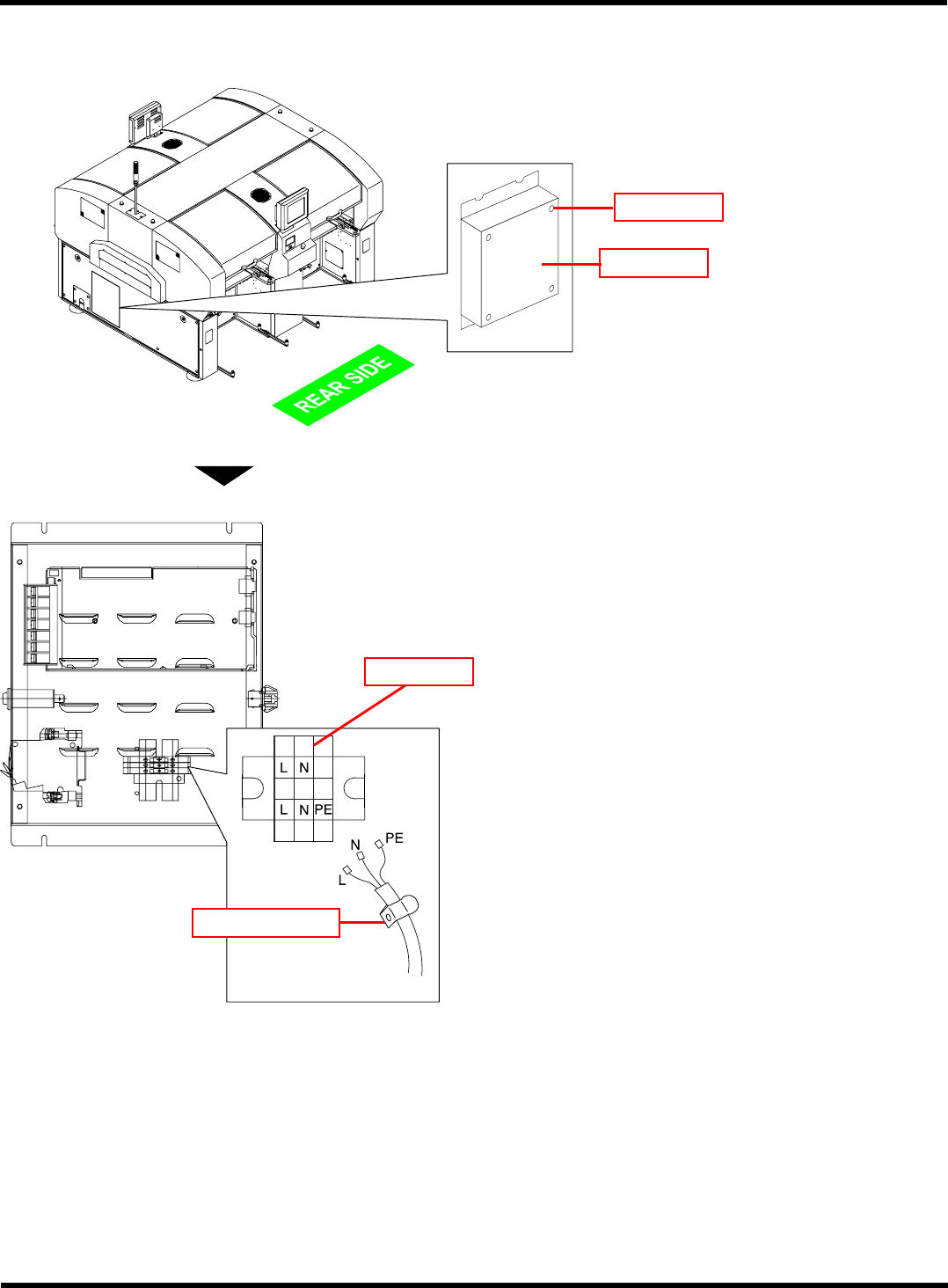

2.
在
HUB
电源装置上连接电源电缆的步骤
1.
卸下电源装置的外盖。
•
外盖用螺栓固定
4
处。
2.
松开侧面的电缆夹，穿过电源电缆。
3.
将电源电缆的端子与端子台相连接。
∗
请确认工厂侧的
PE
线是否被连接到地线。
∗
此时，先将
PE
线连接后，再按照
L
→
N
的顺序
进行连接。
∗
在端子台上连接电缆时的拧紧转矩在
0.4 N•m
~ 0.6 N•m
之间。
4.
固定装置内部电缆夹。
5.
固定装置外部电缆夹。
∗
此时，必须将电缆用
100 N
绷紧，确认切实固
定。
EJM4A-AB01
盖
螺栓
E64C-817E
E64C-820E
E64C-818E
电缆夹
端子台
EJM8A-C-IMB01-A01-00
CM602-L
安装手册
1.3
周边装置和电缆的连接
Page 1-33

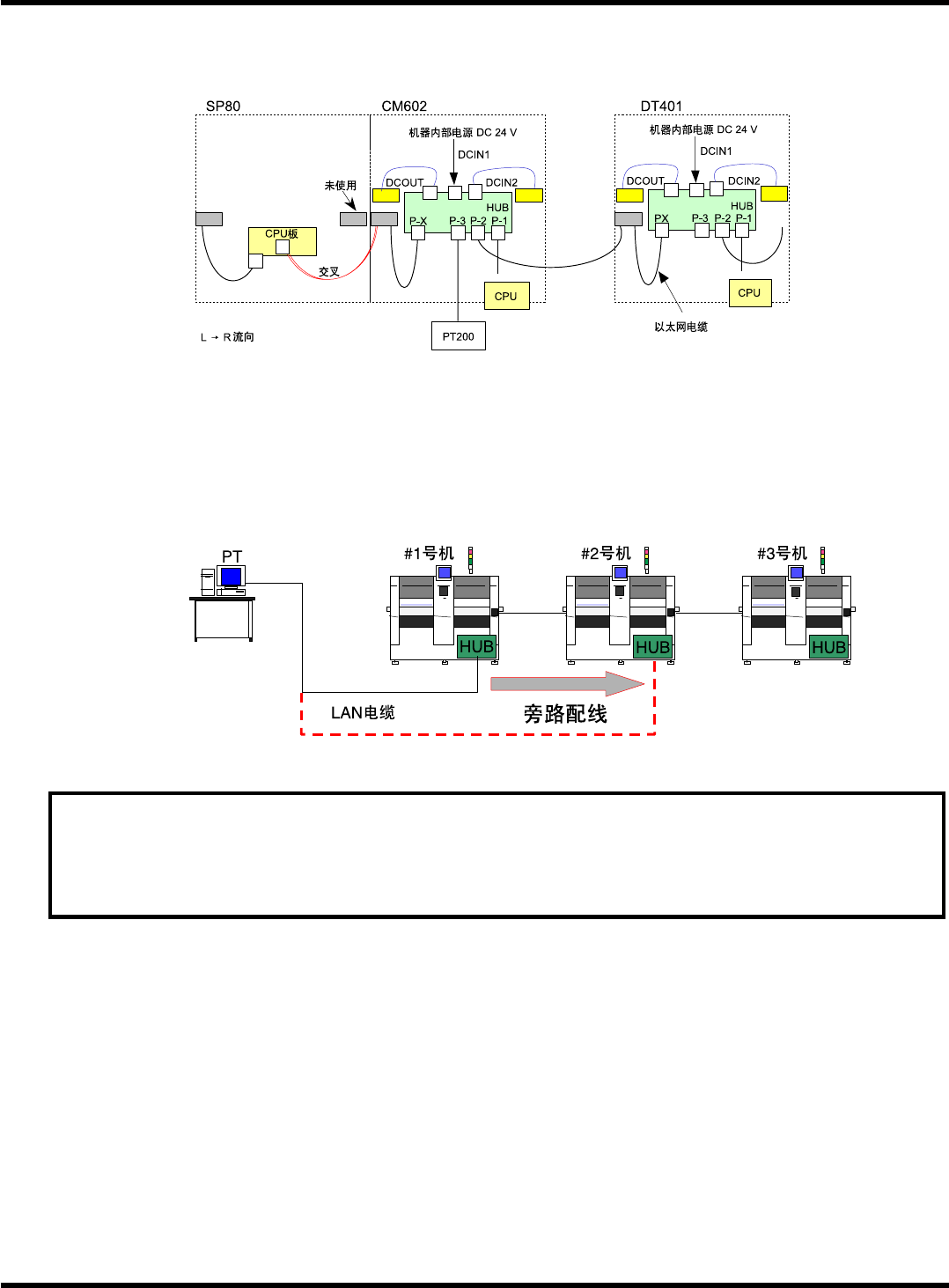

①
HUB
控制器的连接
1 (
标准
)
∗
HUB
电源装置不是标准配置。通过机器内部的电源
(DC 24 V)
进行动作。因此，电源开关在
OFF (O)
状态时
HUB
电源也处于
OFF
状态，不能和
PT
进行通信。
但是，当对电源开关处于
OFF (O)
的机器
(#1
号机
)
按下图所示进行旁路配线时，
#2
号机、
#3
号机可以和
PT
进行通信。
要求
请将
HUB
端口限制在
PT
系统及机械之间的通信。
未使用的端口请不要连接在公用电话交换回路网
(PSTN)
、局域网
(LAN)
及连接在类
似网络上的其它任何装置。
EJM8A-C-IMB01-A01-01
EJM4A-105C
4Z4C-836C
CM602-L
安装手册
1.3
周边装置和电缆的连接
Page 1-34

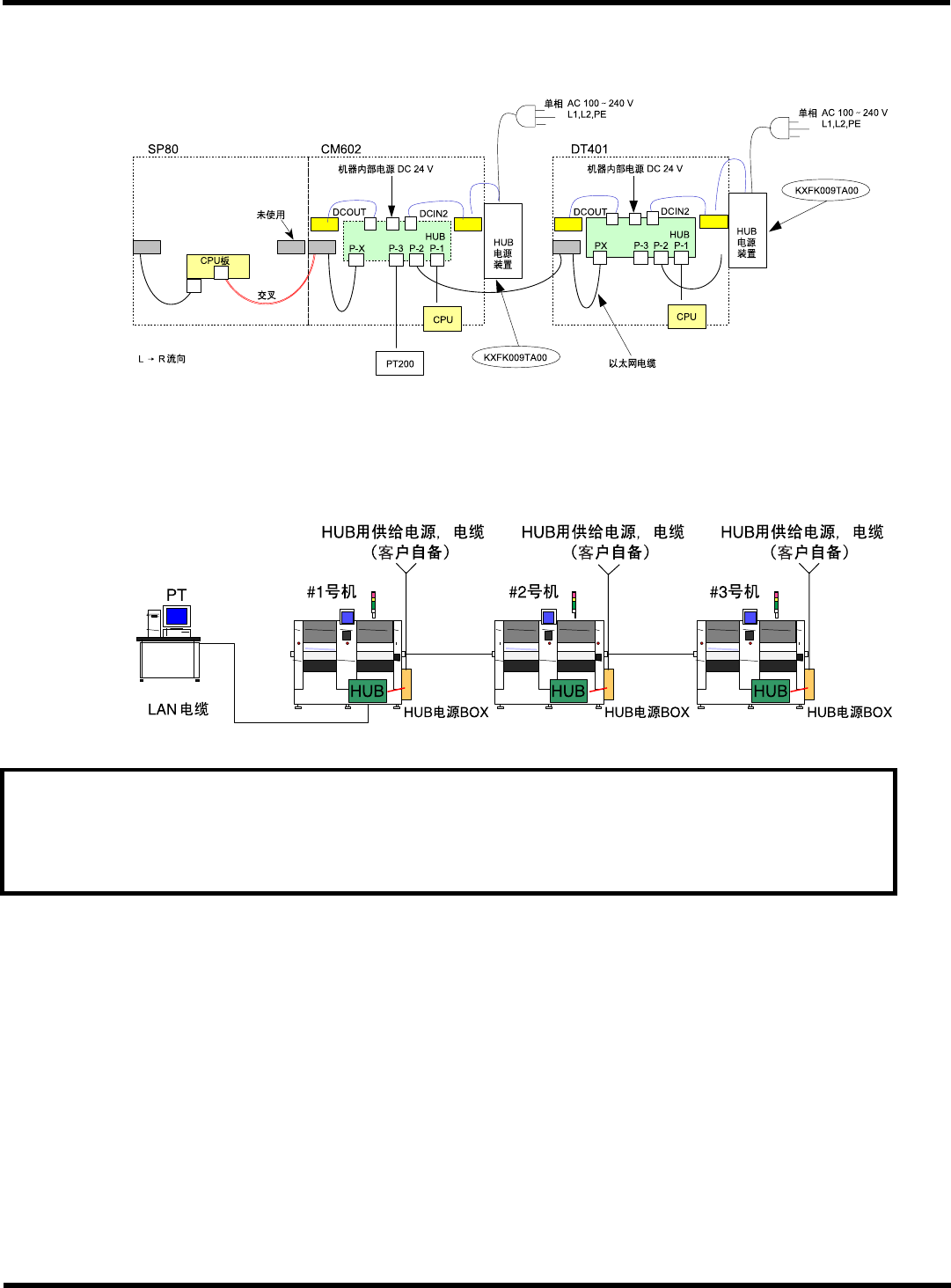

②
HUB
控制器的连接
2 (
选购件
:
搭载电源装置
)
∗
由于将
HUB
电源装置搭载在各个机器上，所以经常可以和电源开关未在
OFF (O)
状态的机器及
PT
进行通信。
但是，如下图所示各个机器上需要
HUB
用电源及连接电缆。
要求
请将
HUB
端口限制在
PT
系统及机械之间的通信。
未使用的端口请不要连接在公用电话交换回路网
(PSTN)
、局域网
(LAN)
及连接在类
似网络上的其它任何装置。
EJM8A-C-IMB01-A01-01
EJM4A-106C
4Z4C-838C
