CM602-L
安装手册
8
目录
安全注意事项
.............................................................................................................. 9
关于直线马达的使用
.................................................................................................. 14
关于
6
连供料器搭载部
(
选购件
)
的切割装置之使用方法
......................................... 15
序列铭板
.................................................................................................................... 16
国别配电电压一览表
.................................................................................................. 17
1. 设置................................................................. 1-1
1.1
设置准备
.............................................................................................................. 1-2
1.1.1
设置场所的选择
.................................................................................................................................. 1-2
1.1.2
配置图
................................................................................................................................................ 1-2
1.1.3
搬送
.................................................................................................................................................... 1-3
1.1.4
电源、空气源
..................................................................................................................................... 1-5
1.1.5
可选择的电压等级
.............................................................................................................................. 1-7
1.2
设置步骤
............................................................................................................ 1-14
1.2.1
本机的安装
....................................................................................................................................... 1-14
1.2.2
固定配件
(
红色
)
的拆卸
.................................................................................................................. 1-15
1.2.3
调整正确的水平位置
........................................................................................................................ 1-16
1.2.4
状况显示灯
(3
段信号塔
)
的安装
..................................................................................................... 1-17
1.2.5
主电源的连接
................................................................................................................................... 1-18
1.2.6
空气源的连接
................................................................................................................................... 1-21
1.2.7
确认电源、空气源的连接
................................................................................................................. 1-22
1.3
周边装置和电缆的连接
....................................................................................... 1-25
1.3.1
以太网电缆
(PT) ............................................................................................................................. 1-25
1.3.2
线路信号规格
................................................................................................................................... 1-26
1.3.3 HUB
用线路信号、电源供给连接规格
(
选购件
) ............................................................................... 1-31
1.3.4
整体交换台车准备装置连接规格
(
选购件
) ....................................................................................... 1-35
1.3.5
电缆长度
........................................................................................................................................... 1-37
索引
EJM8A-C-IMB00-A02-00
CM602-L
安装手册
9
安全注意事项
请严格遵守
为了防止给使用者或者其他人员造成人身伤害及财产上的损失，防患于未然，请务必遵守以
下的说明。
因无视标识内容、使用错误方法而导致的伤害及损失的不同程度，用下面的标识进行区分并
加以说明。
警告
本栏表示，
“
可预料会引起死亡或重伤等的可能性
”
内容。
注意
本栏表示，
“
可预料仅会引起人身伤害或物质损失的可能性
”
内容
。
请各位遵守的内容种类用以下图案进行区分并加以说明。
(
下述为图案的一例
)
此类图案表示，希望各位小心的
“
提醒注意
”
内容。
此类图案表示，不可进行的
“
禁止
”
内容。
此类图案表示，必须执行的
“
强制
”
内容。
EJM8A-C-IMB00-A03-00
CM602-L
安装手册
10

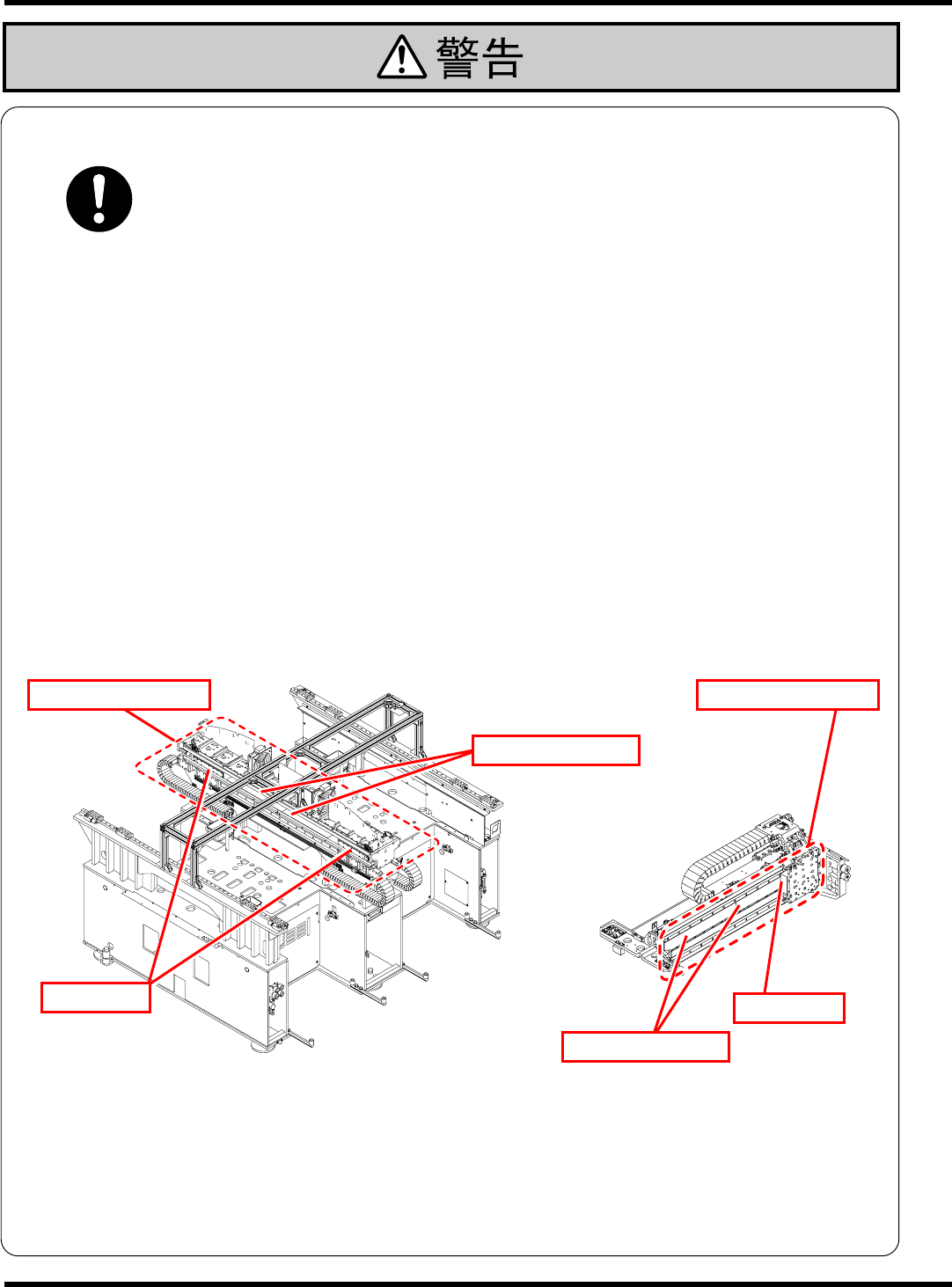

使用直线马达时，请遵守下述事项
因磁力而有可能导致伤害或事故。另外，也有可能导致烫伤。
CM602-L
的
X
轴及
Y
轴是通过直线马达来驱动的。
由于直线马达使用非常强力的永久磁石，如果使用不当，即使电源处于
OFF
状态，也将导致极度危险。
如维修作业等，在安全盖内进行作业之际，请务必遵守下述事项。
1.
安装心脏起搏器的人员，请勿在安全盖内进行作业。
2.
在进行作业时，请勿戴手表、穿孔耳环、项链等金属物品。
3.
由于直线马达的转子将成为高温
(
在
25
°
C
环境下成为
80
°
C
，在
35
°
C
环境下成为
90
°
C)
，请注意烫
伤。
运转停止后降低到室温，在某些场合需要花费
3
个小时以上。
4.
请勿拆开直线马达。
由于定子
(
磁石
)
的吸着力极强，若拆开，则将非常危险。
M126
EJM4A-120E
EJM4A-119E
Y 轴直线马达
X 轴直线马达
Y 轴定子
磁石
)
Y 轴转子
X 轴定子
(
磁石
)
X 轴转子
EJM8A-C-IMB00-A03-01
