- 122 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 L828E-821-0A0 IN SENSOR ASM ＩＮ センサ組 1 2 L828E-721-0A0 IN SENSOR CABL E ASM ＩＮ センサ束線組 1 3 L828E-921-0A0 WAIT SENSOR ASM ウェイトセンサ組 1 4 400-63746 BU PIN EMITTER SEN…
- 121 -

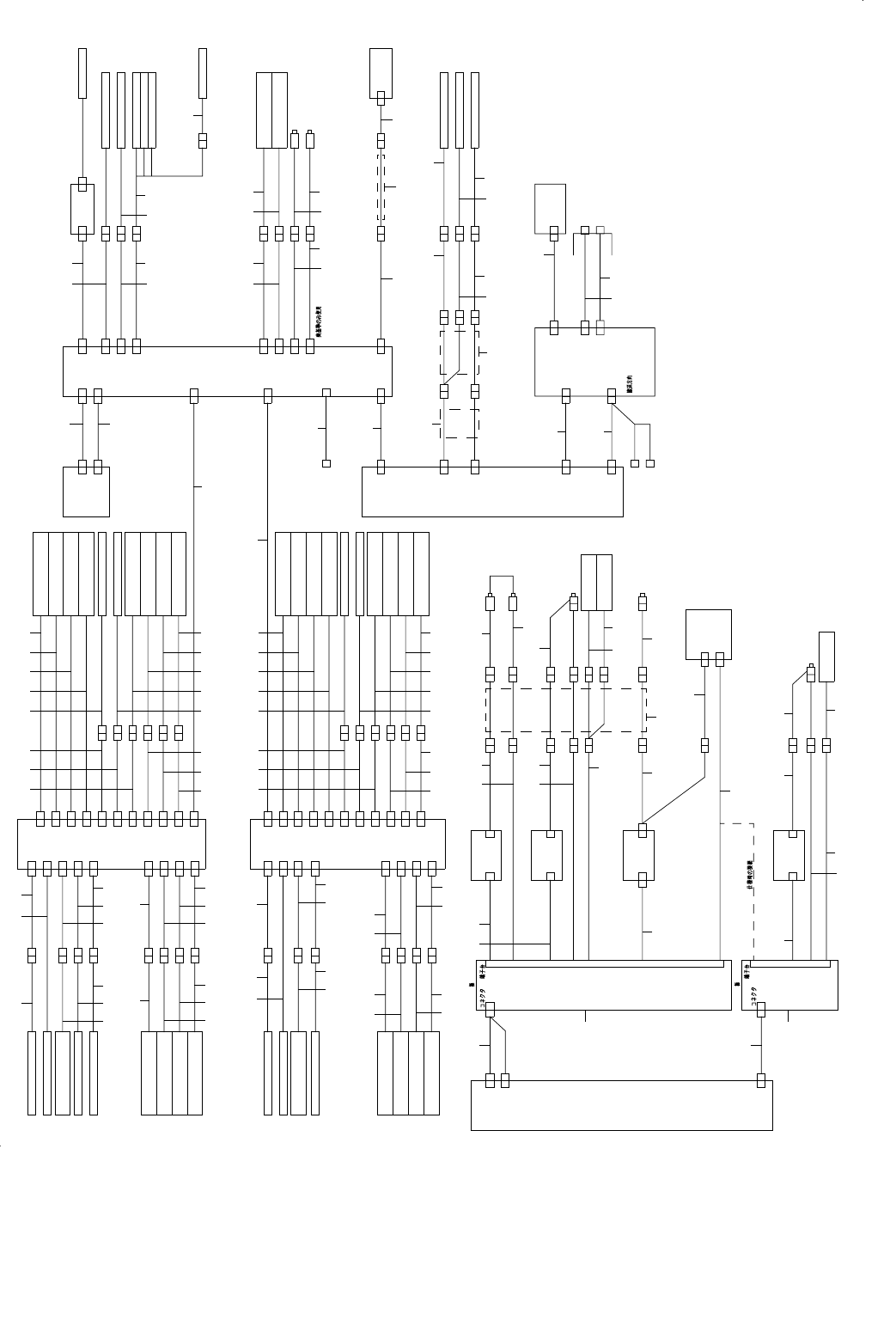

61.SYSTEM DIAGRAM (5)
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（５）
006:1C
SF2
SMEMA(R)
CN03
CN2
04-1A
RZLMT
03-1A
LZLMT
001:5B
SF4POSC32CN32 CN4
OP4
SF1
SF3
SF5POSC9CN9
SMEMA(R) CN2 CN1
SMEMA(L) CN1 CN2
LR RL
006:2A
SMEMA(L)
CN02
COVER
CN1
CN4
OPERATION PCB(2/4)
CN3
CN5
SAFETY PCB
AWC S NEAR
SENSOR
001:4C
AWS MOTOR
PWR 034 CN034
CENTOR F MOTOR
AWC C NEAR
SENSOR
001:3C
BU MOTOR
001:3C
BU DRV(2/2)
BU ENCODER
CN1L
CN1R
CN2R
CN1L
001:4D
CNTB2
CNTB1
AWS
CN147
CN125
AWC C2
AWC MOTOR
CN127 CN659C
AWC C1
CN660C
AWC DRV(2/2)
CN2R
TB2(20
)
CN659S
AWS S2
AWS S1
CN660S
AWS DRV(2/2)
CN119 CN656
CN150
CN149
CN148
SUPPORT TABLE
NEAR SENSOR
PWR031 CN031
POWER UNIT(3/3)
CN656C
CNVC-2
CN2
CN1CNVCF-1
CNV DRV
CN1R
TB1(40
)
Advme2006 PCB
CN123
BUT2
YA BEAR CABLE ASM 2/2
CN121
CN658
BUT1
CN657
FEEDER FLOAT SENSOR
(RR-R) RECEIVER
CSR5CN5
FEEDER FLOAT SENSOR
(RR-F) RECEIVER
CSR4CN4
FEEDER FLOAT SENSOR
(FR-R) RECEIVER
CSR3CN3
FEEDER FLOAT SENSOR
(FR-F) RECEIVER
CSR2CN2
CSR11CN11
CSR9
ATC CLOSE
SENSOR(RR)
CN9
CSR8
ATC OPEN
SENSOR(RR)
CN8
CSR7
ATC CLOSE
SENSOR(FR)
CN7
CN640 CSR20 CN20
FEEDER FLOAT SENSOR
(RR-R) EMITTER
CN639 CSR19 CN19
FEEDER FLOAT SENSOR
(RR-F) EMITTER
CN638 CSR18 CN18
FEEDER FLOAT SENSOR
(FR-R) EMITTER
CN637 CSR12 CN12
CN621 CSR17
PCB CHECK SENSOR
CN17
SUPPORT PIN
RECEIVER
CS13 CN13
CN636 CS14 CN14
CN650
CN649
CN648
CN647
CN635 CS15
OUT SENSOR
C.OUT2 SENSOR
CN15
CN645
CN646
CSR10
CSR6
BANK UP SENSOR(RR)
BANK UP SENSOR(FR)
ATC OPEN
SENSOR(FR)
CN6
FEEDER FLOAT SENSOR
(FR-F) EMITTER
CN10
CARRY SENSOR
CONNECTION PCB(R)
FEEDER FLOAT SENSOR
(RL-R) RECEIVER
CSL5CN5
FEEDER FLOAT SENSOR
(RL-F) RECEIVER
CSL4CN4
FEEDER FLOAT SENSOR
(FL-R) RECEIVER
CSL3CN3
FEEDER FLOAT SENSOR
(FL-F) RECEIVER
CSL2CN2
CSL11CN11
CSL9
ATC CLOSE
SENSOR(RL)
CN9
CSL8
ATC OPEN
SENSOR(RL)
CN8
CSL7
ATC CLOSE
SENSOR(FL)
CN7
CN619 CSL20 CN20
FEEDER FLOAT SENSOR
(RL-R) EMITTER
CN617 CSL19 CN19
FEEDER FLOAT SENSOR
(RL-F) EMITTER
CN615 CSL18 CN18
FEEDER FLOAT SENSOR
(FL-R) EMITTER
CN613 CSL12 CN12
CN628 CS17
IN CHECK SENSOR(R)
CN17
SUPPORT PIN
EMITTER
CS15 CN15
CN631 CS13 CN13
CN620
CN618
CN616
CN614
CN627
CN629
CS16
CS14
IN SENSOR
IN CHECK SENSOR(F)
WAIT SENSOR
CN14
CN16
CN625
CN626
CSL10
CSL6
BANK UP SENSOR(RL)
BANK UP SENSOR(FL)
ATC OPEN
SENSOR(FL)
CN6
FEEDER FLOAT SENSOR
(FL-F) EMITTER
CN10
CARRY SENSOR
CONNECTION PCB(L)
CN634
CN609
CN608
CN654
CN652
CN651
POSC30
POSC30
CN26
CN30
CV11POSC31CN31 CN11
CV15CSR1CN1 CN15
TS01CN8 C V8
(
)
CN34 R_MTR
CN33
NON-STOP SIGNAL
LIGHT(R)
CV17CN17 MPTL_R
NON-STOP SIGNAL
LIGHT(F)
CV16CN16
ATC R S.V.
IN CHK S.V.
ATC L S.V.
STOPPER S.V.
CN601CV7CN7
PRESSURE SW
CN08CV14CN14
CAL VACUUM SENSOR
CV6BS1 C N6CN1
XYR-2 BEAR CABLE
ASM 4/4TS02 THERMAL
CN602
CN1
THERMAL SENSOR PCB
CN612
C.OUT SENSOR
002:3D
001:5B
CN611
YA BEAR CABLE
ASM 1/2
T.PIN SENSOR
STOP SENSOR
CN672
CN671L_MTR
OUT MOTOR
IN MOTOR
MPTL_F
CN669
CAL2CAL1
CV12CSL1
CV10
CV9CV5
CN1 CN12
BS3
FG
004:1A
TB
CN5
CN10
CN9 CN2CN1
CAL S.V.
CAL PCB
CONVEYOR PCB(2/2)
CN3
BASE-FEEDER PCB(2/3)
POSITION I/F PCB(3/3)
(POS-CNN PCB)
1
2
3
93 95
97
103
104 113
117
125 127
118
94
96
100
98
99
101
102
105
107
106
108
109
111
110
112
114
116
115
120
119
122
124
123
121
126
128
129
65 85
66 86
67
73
68
71
74
76
77
80
81
83
84
87
88
89
90
91
92
70
69
72
75
82
79
78
17
15
13
11
5
7
9
4
6
8
10
12
14
16
36
34
35
38
40
37
39
43
41 47
45
44
42
46
48
19
18
21
20
22
23
33
29
31
30
32
24
26
27
25
28
64
59
60
62
61
63
58
56
50
49
52
51
53
55
57
54
- 122 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 L828E-821-0A0 IN SENSOR ASM
ＩＮ センサ組
1
2 L828E-721-0A0 IN SENSOR CABLE ASM
ＩＮ センサ束線組
1
3 L828E-921-0A0 WAIT SENSOR ASM
ウェイトセンサ組
1
4 400-63746 BU PIN EMITTER SENS ASM
ＢＵ ピン投光センサ組
1
5 L829E-021-0A0 SPT PIN EMITTER SENSOR CABLE ASM
ＳＰＴ ピン投光センサケーブル組
1
6 L828E-421-0A0 IN CHECK SENSOR (M) ASM
ＩＮ チェックセンサ（Ｍ）組
1
7 L828E-321-0A0 IN CHECK SENSOR CABLE (F) ASM
ＩＮ チェックセンサ束線（Ｆ）組
1
8 L828E-621-0A0 IN CHECK SENSOR (S) ASM
ＩＮ チェックセンサ（Ｓ）組
1
9 L828E-521-0A0 IN CHECK SENSOR CABLE (R) ASM
ＩＮ チェックセンサ束線（Ｒ）組
1
10 L825E-621-0A0 FF EMITTER SENSOR (FL-F) ASM
ＦＦ 投光センサ（ＦＬ − Ｆ）組
1
11 L825E-521-0A0 FF EMITTER SENSOR CABLE (FL-F) ASM
ＦＦ 投光センサ束線（ＦＬ − Ｆ）組
1
12 L826E-021-0A0 FF EMITTER SENSOR (FL-R) ASM
ＦＦ 投光センサ（ＦＬ − Ｒ）組
1
13 L825E-921-0A0 FF EMITTER SENSOR CABLE (FL-R) ASM
ＦＦ 投光センサ束線（ＦＬ − Ｒ）組
1
14 L826E-421-0A0 FF EMITTER SENSOR (RL-F) ASM
ＦＦ 投光センサ（ＲＬ − Ｆ）組
1
15 L826E-321-0A0 FF EMITTER SENSOR CABLE (RL-F) ASM
ＦＦ 投光センサ束線（ＲＬ − Ｆ）組
1
16 L826E-821-0A0 FF EMITTER SENSOR (RL-R) ASM
ＦＦ 投光センサ（ＲＬ − Ｒ）組
1
17 L826E-721-0A0 FF EMITTER SENSOR CABLE (RL-R) ASM
ＦＦ 投光センサ束線（ＲＬ − Ｒ）組
1
18 400-77058 ATC OPEN SENSOR (FL) ASM
ＡＴＣ オープンセンサ（ＦＬ）組
1
19 400-77059 ATC CLOSE SENSOR (FL) ASM
ＡＴＣ クローズセンサ（ＦＬ）組
1
20 400-77060 ATC OPEN SENSOR (RL) ASM
ＡＴＣ オープンセンサ（ＲＬ）組
1
21 400-77061 ATC CLOSE SENSOR (RL) ASM
ＡＴＣ クローズセンサ（ＲＬ）組
1
22 L827E-921-0A0 BANK UP SENSOR CABLE (FL) ASM
バンクアップセンサ束線（ＦＬ）組
1
23 L828E-021-0A0 BANK UP SENSOR (FL) ASM
バンクアップセンサ（ＦＬ）組
1
24 L828E-121-0A0 BANK UP SENSOR CABLE (RL) ASM
バンクアップセンサ束線（ＲＬ）組
1
25 L828E-221-0A0 BANK UP SENSOR (RL) ASM
バンクアップセンサ（ＲＬ）組
1
26 L825E-721-0A0 FF RECEIVER SENSOR CABLE FL-F ASM
ＦＦ 受光センサ束線 ＦＬ − Ｆ 組
1
27 L825E-821-0A0 FF RECEIVER SENSOR (FL-F) ASM
ＦＦ 受光センサ（ＦＬ − Ｆ）組
1
28 L826E-121-0A0 FF RECEIVER SENSOR CABLE FL-R ASM
ＦＦ 受光センサ束線 ＦＬ − Ｒ 組
1
29 L826E-221-0A0 FF RECEIVER SENSOR (FL-R) ASM
ＦＦ 受光センサ（ＦＬ − Ｒ）組
1
30 L826E-521-0A0 FF RECEIVER SENSOR CABLE RL-F ASM
ＦＦ 受光センサ束線 ＲＬ − Ｆ 組
1
31 L826E-621-0A0 FF RECEIVER SENSOR (RL-F) ASM
ＦＦ レシバーセンサ（ＲＬ − Ｆ）
1
32 L826E-921-0A0 FF RECEIVER SENSOR CABLE RL-R ASM
ＦＦ 受光センサ束線 ＲＬ − Ｒ 組
1
33 L827E-021-0A0 FF RECEIVER SENSOR (RL-R) ASM
ＦＦ 受光センサ（ＲＬ − Ｒ）組
1
34 L832E-321-0A0 OUT SENSOR ASM
ＯＵＴ センサ組
1
35 L832E-221-0A0 OUT SENSOR CABLE ASM
ＯＵＴ センサ束線組
1
36 L832E-721-0A0 C.OUT2 SENSOR ASM
Ｃ．ＯＵＴ ２センサ組
1
37 400-63747 BU PIN RECEIVER SENS ASM
ＢＵ ピン受光センサ組
1
38 L832E-421-0A0 SPT PIN RECEIVER SENSOR CABLE ASM
ＳＰＴ ピン受光センサ束線組
1
39 400-77066 PCB CHECK SENSOR ASM
ＰＣＢ チェックセンサ組
1
40 400-77067 PCB CHECK SENSOR CABLE ASM
ＰＣＢ チェックセンサケーブル組
1
41 L829E-321-0A0 FF EMITTER SENSOR (FR-F) ASM
ＦＦ 投光センサ（ＦＲ − Ｆ）組
1
42 L829E-221-0A0 FF EMITTER SENSOR CABLE (FR-F) ASM
ＦＦ 投光センサ束線（ＦＲ − Ｆ）組
1
43 L829E-721-0A0 FF EMITTER SENSOR (FR-R) ASM
ＦＦ 投光センサ（ＦＲ − Ｒ）組
1
44 L829E-621-0A0 FF EMITTER SENSOR CABLE (FR-R) ASM
ＦＦ 投光センサ束線（ＦＲ − Ｒ）組
1
45 L830E-121-0A0 FF EMITTER SENSOR (RR-F) ASM
ＦＦ 投光センサ（ＲＲ − Ｆ）組
1
46 L830E-021-0A0 FF EMITTER SENSOR CABLE (RR-F) ASM
ＦＦ 投光センサ束線（ＲＲ − Ｆ）組
1
47 L830E-521-0A0 FF EMITTER SENSOR (RR-R) ASM
ＦＦ 投光センサ（ＲＲ − Ｒ）組
1
48 L830E-421-0A0 FF EMITTER SENSOR CABLE (RR-R) ASM
ＦＦ 投光センサ束線（ＲＲ − Ｒ）組
1
49 400-77062 ATC OPEN SENSOR (FR) ASM
ＡＴＣ オープンセンサ（ＦＲ）組
1
50 400-77063 ATC CLOSE SENSOR (FR) ASM
ＡＴＣ クローズセンサ（ＦＲ）組
1
51 400-77064 ATC OPEN SENSOR (RR) ASM
ＡＴＣ オープンセンサ（ＲＲ）組
1
52 400-77065 ATC CLOSE SENSOR (RR) ASM
ＡＴＣ クローズセンサ（ＲＲ）組
1
53 L831E-621-0A0 BANK UP SENSOR CABLE (FR) ASM
ＦＦ 受光センサ束線（ＦＲ）組
1
54 L831E-721-0A0 BANK UP SENSOR (FR) ASM
バンクアップセンサ（ＦＲ）組
1
55 L831E-821-0A0 BANK UP SENSOR CABLE (RR) ASM
ＦＦ 受光センサ束線（ＲＲ）組
1
56 L831E-921-0A0 BANK UP SENSOR (RR) ASM
バンクアップセンサ（ＲＲ）組
1
57 L829E-421-0A0 FF RECEIVER SENSOR CABLE FR-F ASM
ＦＦ 受光センサ束線 ＦＲ − Ｆ 組
1
58 L829E-521-0A0 FF RECEIVER SENSOR (FR-F) ASM
ＦＦ 受光センサ（ＦＲ − Ｆ）組
1
59 L829E-821-0A0 FF RECEIVER SENSOR CABLE FR-R ASM
ＦＦ 受光センサ束線 ＦＲ − Ｒ 組
1
60 L829E-921-0A0 FF RECEIVER SENSOR (FR-R) ASM
ＦＦ 受光センサ（ＦＲ − Ｒ）組
1
61 L830E-221-0A0 FF RECEIVER SENSOR CABLE RR-F ASM
ＦＦ 受光センサ束線 ＲＲ − Ｆ 組
1
62 L830E-321-0A0 FF RECEIVER SENSOR (RR-F) ASM
ＦＦ 受光センサ（ＲＲ − Ｆ）組
1
63 L830E-621-0A0 FF RECEIVER SENSOR CABLE RR-R ASM
ＦＦ 受光センサ束線 ＲＲ − Ｒ 組
1
64 L830E-721-0A0 FF RECEIVER SENSOR (RR-R) ASM
ＦＦ 受光センサ（ＲＲ − Ｒ）組
1
65 400-77026 BU/CNV/AWC CABLE ASM
ＢＵ ／ ＣＮＶ ／ ＡＷＣ ケーブル組
1
66 400-76138 CONNECTOR TERMINAL
コネクタターミナル
1
67 400-77027 BU MOTOR PULSE CABLE ASM
ＢＵ モータパルスケーブル組
1
68 400-77028 BU MOTOR CABLE ASM
ＢＵ モータケーブル組
1
69 400-77125 YA BEAR CABLE ASM
ＹＡ ベアケーブル組
1
70 E9432-729-0A0 BU MOTOR ASM.
ＢＵ モータ組
1
71 400-77029 BU ENC CABLE ASM
ＢＵ エンコーダケーブル組
1
72 E9433-729-0A0 BU ENC ASM.
ＢＵ ＥＮＣ 組
1
73 400-77033 AWC MOTOR PULSE CABLE ASM
ＡＷＣ モータパルスケーブル組
1
74 400-77034 AWCC MOTOR CABLE ASM
ＡＷＣＣ モータケーブル組
1
75 E9434-729-0A0 WIDTH ADJUST MOTOR ASM.
自動幅調モータ組
1
76 400-77035 AWC ENC CABLE ASM
ＡＷＣ エンコーダケーブル組
1
77 400-77037 BU/AWC SENSOR CABLE ASM
ＢＵ ／ ＡＷＣ センサケーブル組
1
78 L812E-821-0A0 SUPPORT TABLE NEAR SENSOR ASM
サポートテーブルニアセンサ組
1
79 L812E-921-0A0 AWCC NEAR SENSOR ASM
ＡＷＣＣ ニアセンサ組
1
80 400-77030 CENT MOTOR PULSE CABLE ASM
ＣＥＮＴ モータパルスケーブル組
1
81 400-77031 CENTOR MOTOR CABLE ASM
ＣＥＮＴＯＲ モータケーブル組
1
82 E9431-729-0A0 CENT MOTOR ASM.
ＣＥＮＴ モータ組
1
83 400-77032 CENTOR MOTOR PWR CABLE ASM
ＣＥＮＴＯＲ モータパワーケーブル組
1
84 400-77036 NEAR SENSOR PWR CABLE ASM
ニアセンサパワーケーブル組
1
85 400-77038 AWS CABLE ASM
ＡＷＳ ケーブル組
1
86 400-76139 CONNECTOR TERMINAL
コネクタターミナル
1
87 400-77039 AWS MOTOR PULSE CABLE ASM
ＡＷＳ モータパルスケーブル組
1
88 400-77040 AWCS MOTOR CABLE ASM
ＡＷＣＳ モータケーブル組
1
89 E9434-729-0A0 WIDTH ADJUST MOTOR ASM.
自動幅調モータ組
1
90 400-77041 AWS ENC CABLE ASM
ＡＷＳ エンコーダケーブル組
1
91 400-77042 AWS NEAR SENSOR CABLE ASM
ＡＷＳ ニアセンサケーブル組
1
92 L813E-121-0A0 AWCS NEAR SENSOR ASM
ＡＷＣＳ ニアセンサ組
1
93 L823E-121-0A0 BASE FEEDER SENSOR CONNECTION CABLE ASM
ベースフィーダセンサコネクション束線組
1
94 L823E-321-0A0 CAL BLOCK PCB CABLE ASM
ＣＡＬ ブロック ＰＣＢ 束線組
1
95 L823E-221-0A0 TEMP/VAC CABLE ASM
ＴＥＭＰ ／ ＶＡＣ 束線組
1
96 400-77069 CAL VAC SENS CABLE ASM
ＣＡＬ ＶＡＣ センサケーブル組
1
97 L823E-621-0A0 L-CARRY-SENS CABLE ASM
Ｌ − ＣＡＲＲＹ − ＳＥＮＳ 束線組
1
98 400-77068 AIR PRESSURE SW CABLE ASM
ＡＩＲ プレッサー ＳＷ ケーブル組
1
99 400-45499 AIR PRESSURE METER ASM
ＡＩＲ プレッサーメーター組
1
100 L824E-121-0A0 CONVEYOR-SV-CABLE (LR) ASM
コンベア ＳＶ 束線（ＬＲ）組
1
101 400-77150 SV CONNECTOR CABLE ASM
ＳＶ コネクタケーブル組
1
102 400-77149 ATC R CABLE ASM
ＡＴＣ Ｒ ケーブル組
1
103 L823E-721-0A0 R-CARRY-SENS CABLE ASM
Ｒ − ＣＡＲＲＹ − ＳＥＮＳ 束線組
1
104 L824E-421-0A0 CONVEYOR PCB FG CABLE ASM
コンベア ＰＣＢ ＦＧ 束線組
1
105 L823E-921-0A0 NON STOP SIGNAL RELAY CABLE ASM
ノンストップシグナルリレー束線
1
106 E9819-729-0A0 MINI PAT CABLE ASM
ミニパトケーブル組
1
107 L824E-021-0A0 NON STOP SIGNAL RELAY CABLE ASM
ノンストップシグナルリレー束線
1
108 E9819-729-0A0 MINI PAT CABLE ASM
ミニパトケーブル組
1
109 L838E-521-0A0 L MOTOR CABLE ASM
Ｌ モータ束線組
1
110 E9454-729-MA0 IN MOTOR ASM.
ＩＮ モータ組
1
111 L838E-621-0A0 R MOTOR CABLE ASM
Ｒ モータ束線組
1
112 E9456-729-MA0 OUT MOTOR ASM.
ＯＵＴ モータ組
1
113 L823E-521-0A0 POSC-CONVEYOR CABLE ASM
ＰＯＳＣ − ＣＯＮＶＥＹＯＲ 束線
1
114 400-78770 TS RELAY CABLE ASM
ＴＳ リレーケーブル組
1
115 400-77023 XYR-2 BEAR CABLE
ＸＹＲ −２ ベアケーブル
1
116 400-78771 TS CABLE ASM
ＴＳ ケーブル組
1
117 L824E-721-0A0 YA SENSOR RELAY CABLE ASM
ＹＡ センサリレーケーブル束線組
1
118 400-77125 YA BEAR CABLE ASM
ＹＡ ベアケーブル組
1
119 L824E-821-0A0 STOP SENSOR CABLE ASM
ストップセンサ束線組
1
120 L825E-121-0A0 STOP SENSOR ASM
ストップセンサ組
1
121 L824E-921-0A0 T.PIN SENSOR CABLE ASM
Ｔ．ＰＩＮ センサ束線組
1
122 L825E-221-0A0 T.PIN SENSOR ASM
Ｔ．ＰＩＮ センサ組
1
123 L823E-021-0A0 CONVEYOR PCB POWER CABLE ASM
コンベア ＰＣＢ パワー束線組
1
124 L832E-121-0A0 C.OUT SENSOR ASM
Ｃ．ＯＵＴ センサ組
1
125 L833E-221-0A0 POSC SAFETYY CABLE ASM
ＰＯＳＣ セーフティ束線組
1
126 L832E-921-0A0 OPERATION SAFETY CABLE ASM
オペレーションセーフティ束線組
1
127 400-77091 POSITION RELAY SAFETY CABLE ASM
ポジションリレーセーフティケーブル組
1
128 L833E-021-0A0 SMEMA CABLE (L) ASM
スメマ束線（Ｌ）組
1
129 L833E-121-0A0 SMEMA CABLE (R) ASM
スメマ束線（Ｒ）組
1
- 123 -
62.SYSTEM DIAGRAM (6)
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（６）
006:4A
001:5A
REAR MONITOR OP
NON REAR MONITOR
IO2CN2 CN1
BANK/FPI PCB(R)
RRR CN1
LED PCB(RR-R)
RRLBKF_R3 CN1CN3
LED PCB(RR-L)
RLR CN1
LED PCB(RL-R)
RLLBKF_R2 CN1CN2
LED PCB(RL-L)
FRR CN1
LED PCB(FR-R)
FRLBKF_F2 CN1CN2
LED PCB(FR-L)
IO2 BKF_F1
003:1A
CN1CN2
FLR CN1
LED PCB(FL-R)
FLLBKF_F3 CN1CN3
LED PCB(FL-L)
BANK/FPI PCB(F)
BKFR7 CN502
FEEDER(RR)
CN7
BS4R
BKFR5
BKFR6 CN501
FEEDER(RL)
CN6
CN5
CN4R
BKFF7 CN502
FEEDER(FR)
CN7
BS4F
BKFF5
BKFF6 CN501
FEEDER(FL)
CN6
CN5
CN4F
CN483BS2CN2
SIGNAL LIGHT
005: 3A
BASE-FEEDER PCB(3/3)
FDPWR
FDDIFFDD I/F FDD
FDD
LPTLPT
HDD_LAMP
LANLANLAN
HARD DISK
ACCESS LAMP
HDDIF
CDR
HDD I/F HDD
CD-ROM
HDD
(TOUCH PANEL OP)
LCDRS
LCD
LCD1 CN1
01-5B
LCD
CN017
LCD(F)
TOUCH
PANEL(F)
CN23OP23MS
006: 2A
CN22OP22
OPERATION PCB(4/4)
KB
(TOUCH PANEL OP)
LCDRS
LCD
LCD1 CN1
RS(R)
01-5C
RS2RS2
CRT2CRT2
CN018
TOUCH
PANEL(R)
(TOUCH PANEL OP)
COM2 RS PCCOM2
VGA CRT PCVGA
CN20 OP20 CNCEX EX
CN25 OP25 MS2 MS2
CN24 OP24 KB2 KB2
CN23 OP23 MS1 MS1 LCDRS
LCD
LCD
LCD1 CN1
LCD(R)
RS(F)
006:4A
006:2A
01-5B
RS1RS1
LCDCRT1
CN017
LCD(R)
LCD(F)
TOUCH
PANEL(F)
CN22 OP22
OPERATION PCB(4/4)
KB1 KB1
MS
KB KB/MS PC
MOUSE
KEYBOARD
CONSOLE SPLITTER
CPU PCB(2/2)
COM2
VGA
MOUSE
KEYBOARD
CPU PCB(2/2)
CDPWR
VME BACK
BOARD
(2/2)
001:1B
006:4B
(006:4D)
UPS(2/2)
COM1
CPU PCB(1/2)
XYR-1 BEAR CABLE
ASM 2/3
CN820
IPX5
CN812
OCC-R
CN5
OCC(R)
XYL-1 BEAR CABLE
ASM 2/3
CN819
IPX4
CN811 OCC- L
IP-X PCB
CN4
OCC(L)
OCCLA CN1
OCC
LIGHT
A(R)
CN818
OCCLV
CN810
CN1
XYR-1 BEAR CABLE
ASM 3/3
OCC
LIGHT
V(R)
CN809
OCCLA CN1
OCC
LIGHT
A(L)
CN817LC1CN1
OCCLV
CN808
CN1
XYL-1 BEAR CABLE
ASM 3/3
OCC
LIGHT
V(L)
CN807
LIGHT CNTL
PCB
OP_CN7
COVER OPEN SW(R)
CN701
TB TB
TRACK BALL(R)
SW6
SW5
SW4
SW3
CN4
BANK ENABLE SW(R)
(NON-STOP OPERATION)
CN3
EMG SW(RL)
OP6
EMG SW(RR)
CN6
KB KB
KEYBOARD(R)
CN3 OP3 CN1RS1
OPERATION SW(R) PCB
CYCLE SW
SW2
CN719
CN718
OP-R-SW
SERVO SW
STOP SW
START SW
CN2
TB TB
TRACK BALL(F)
SW7
SW6
SW5
SW4
SW3
SW2
SW1
CN4
BANK ENABLE SW(F)
(NON-STOP OPERATION)
CN3
EMG SW(FR)
CN1OP1IO4CN4
OP5
EMG SW(FL)
CN5
CN708
(006:4C)
006:4B
OP21 CN21IPX2CN2
FX-1 HOD
KB
KEY SW(CE)
KB
KEYBOARD(F)
CN10 OP10 CN1FS1OP2 CN2
OP_CN7
COVER OPEN SW(F)
CN7
OPERATION SW(F) PCB
OP8 CN8
CYCLE SW
SW2
CN719
CN718
005:5C
OP-F-SW
SERVO SW
STOP SW
START SW
ORIGIN SW
ON LINE SW
CN2
CN15
OP15IO6CN6
OPERATION PCB(3/4)
I/O CONTROL PCB(2/2)
1
25
36
4
7
8
9
11
10
12 13 14
15 16 17
18
19
20 21
22
23
24
26 27
25
28
29
30
31
32
33
34
35 38
36
37
39
40 41
42
43
44
45
46 47
48
49
73
50
51
60
62
69
61 64
67
71
66
65
52
53
54
55
56
57
58
59
CN027
01-5C
74
75
70
63
CN027
01-5C
72
68
01-5C
CN028
