Nachrüstanleitung Schräglichtbeleuchtung für SI PLACE 80 S-20 /F4/S-23/ F5 /HS-50/HF 3.3 Schräglichtbeleuchtung montieren Ausgabe 05/00 12 3 Abb. 3 - 5 Klemmschraube ► S23/HS50: Fixieren Sie die Schr äglichtbeleuchtung m…
Schräglichtbeleuchtung für SIPLACE 80 S-20 /F4/S-23/ F5 /HS-50/HF Nachrüstanleitung
Ausgabe 05/15 3.3 Schräglichtbeleuchtung montieren
11
3

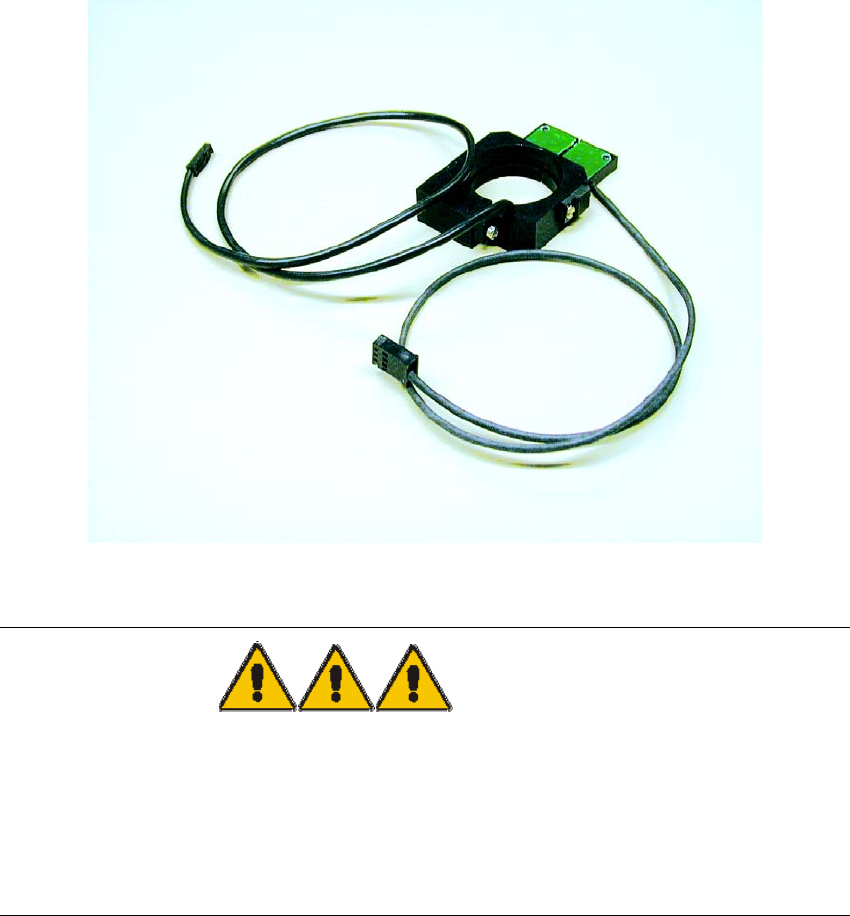

Abb. 3 - 3 2-poliges Kabel mit Schräglichtbeleuchtung
► S23/HS50: Nun schieben Sie die Schräglichtbeleuchtung hoch. Sie muß bündig am Kopfhalter
anliegen!
3
Abb. 3 - 4 Die Schräglichtbeleuchtung muß bündig an der LP-Kamera aufliegen
► S23/HS50: Vergewissern Sie sich, dass die Schräglichtbeleuchtung rechts oben an der
LP-Kamera und vorne am Kopfhalter plan aufliegt (siehe Abb. 3 - 4).
1
Nachrüstanleitung Schräglichtbeleuchtung für SIPLACE 80 S-20 /F4/S-23/ F5 /HS-50/HF
3.3 Schräglichtbeleuchtung montieren Ausgabe 05/00
12
3

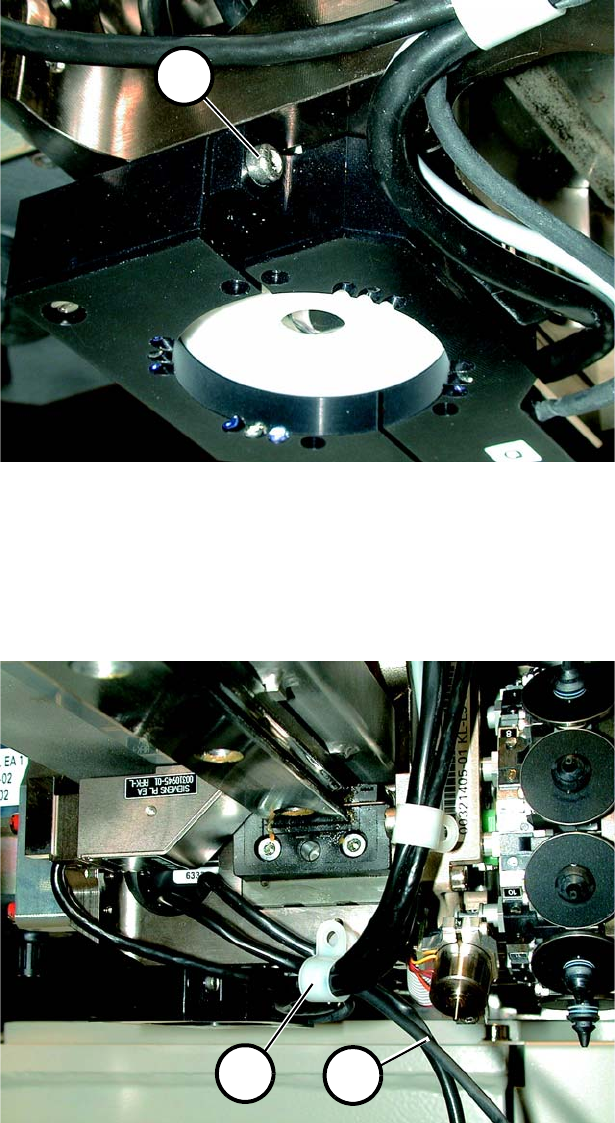

Abb. 3 - 5 Klemmschraube
► S23/HS50: Fixieren Sie die Schräglichtbeleuchtung mit der Klemmschraube (1 in Abb. 3 - 5).
Bitte achten Sie darauf, daß das Etikett nicht beschädigt wird.
3
3
Abb. 3 - 6 Kabelführung mittels Kabelschellen
► S23: Schrauben Sie die Kabelschelle (1 in Abb. 3 - 6) ab und drücken Sie beide Kabel (2 in
Abb. 3 - 6) hinein. Fixieren Sie die Kabelschelle wieder, ohne ein Kabel zu quetschen. Ver-
fahren Sie mit den übrigen Kabelschellen in gleicher Weise.
1
1
2
Schräglichtbeleuchtung für SIPLACE 80 S-20 /F4/S-23/ F5 /HS-50/HF Nachrüstanleitung
Ausgabe 05/15 3.3 Schräglichtbeleuchtung montieren
13
► HS50: Fixieren Sie die beiden Kabel an den bereits vorhandenen Kamerakabeln und führen
Sie diese nach oben zur Kopfplatine.
3
Abb. 3 - 7 Kabelführung nach oben
GEFAHR für die Augen 3
► Unsichtbare LED-Strahlung!
► Nicht in den Strahl blicken - auch nicht mit einem optischen Instrument! Es kann zu Beein-
trächtigungen oder Verlust des Sehvermögens kommen.
► LED-Strahlungs-Klasse 3b und 2 nach EN 60825-1:94.
3
► S23/HS50: Führen Sie die beiden Kabel (1+2 in Abb. 3 - 7) wie gezeigt nach oben und fixieren
Sie sie zusätzlich mit Kabelbindern (3 in Abb. 3 - 7).
